Многофункциональный научно-спортивный центр в Каунасе - пример комплексного применения LIRA-FEM и LIRA-CAD для расчёта и проектирования здания по требованиям Еврокодов. В проекте выполнены моделирование несущих конструкций, формирование нагрузок, линейные и нелинейные расчёты по ULS и SLS, а также подбор армирования и проверка стальных конструкций.

Расчёт и проектирование по Еврокодам

Проект строительства многофункционального научно-спортивного центра
по адресу: ул. Т. Даугирдо, 1, г. Каунас с использованием LIRA-FEM и LIRA-CAD по Еврокодам

1. Визуализация научно-спортивного центра в Каунасе. 1 1. Визуализация научно-спортивного центра в Каунасе. 2

1. Визуализация научно-спортивного центра в Каунасе. 3

1. Визуализация

Цель статьи - продемонстрировать возможности LIRA-FEM и LIRA-CAD при выполнении полного цикла расчётов по требованиям Еврокодов.

Описание объекта:

Характеристики

-Класс последствий за LST EN 1990:2004 – CC3.

-Класс надёжности за STR 2.05.03:2003 – RC2.

-Расчётный срок эксплуатации за LST EN 1990:2004 – 50 років.

-Тип по назначению за STR 1.01.03:2017 – Нежилое здание, подгруппа (7.11) - здания научного и образовательного назначения.

-Категория за STR 1.01.03:2017 – особые здания.

-Вид строительства за STR 1.01.08:2002 – новое строительство.

Основные проектные решения

Здание научно-спортивного центра имеет размеры в плане 85 × 32,8 м. Высота здания составляет 13,75 м от проектной отметки ±0.00. Уровень пола самого нижнего этажа расположен на отметке –3,9 м (относительно ±0.00).

Основные несущие конструкции - монолитные железобетонные (cast-in-place). Несущие конструкции покрытия - стальные с деревянными стропилами. Здание разделено на две температурные зоны. Строительство выполняется в 3 этапа.

Взаимодействие с прилегающей застройкой:
Здание не имеет жёсткой конструктивной связи с существующими зданиями, отделено от них подпорными стенами и деформационным швом.

Конструкции

Монолитные железобетонные фундаменты на буронабивных сваях. Контуры подземной части - свайные стены. Монолитные железобетонные цокольные балки; стены лестничных клеток и лифтовых шахт; колонны; перекрытия (в зонах больших нагрузок - балочные перекрытия). Скатные крыши - из стальных ферм и деревянных стропил. Перекрытия с колоннами и стенами соединяются жёстко. Колонны - монолитные железобетонные. Стены лестничных клеток и шахты лифтов с фундаментами соединены гибкими узлами. Стальные балки и фермы с железобетонными конструкциями соединяются шарнирно.

Этапы создания расчётной схемы

LIRA-CAD

Модель была полностью собрана в LIRA-CAD. Были смоделированы все основные несущие элементы, заданы сечения, конструктивные элементы, характеристики материалов, граничные условия и нагрузки. Автоматически нагрузка по площади была преобразована в линейную нагрузку на каждую стропилину.

LIRA-FEM

Локальные недочёты дорабатывались в LIRA-FEM, было создано 3 различных модели для нелинейного расчёта за ULS, SLS Characteristic та SLS Quasi-permanent. Также использованы нелинейные элементы односторонней работы для моделирования связей, работающих только на растяжение

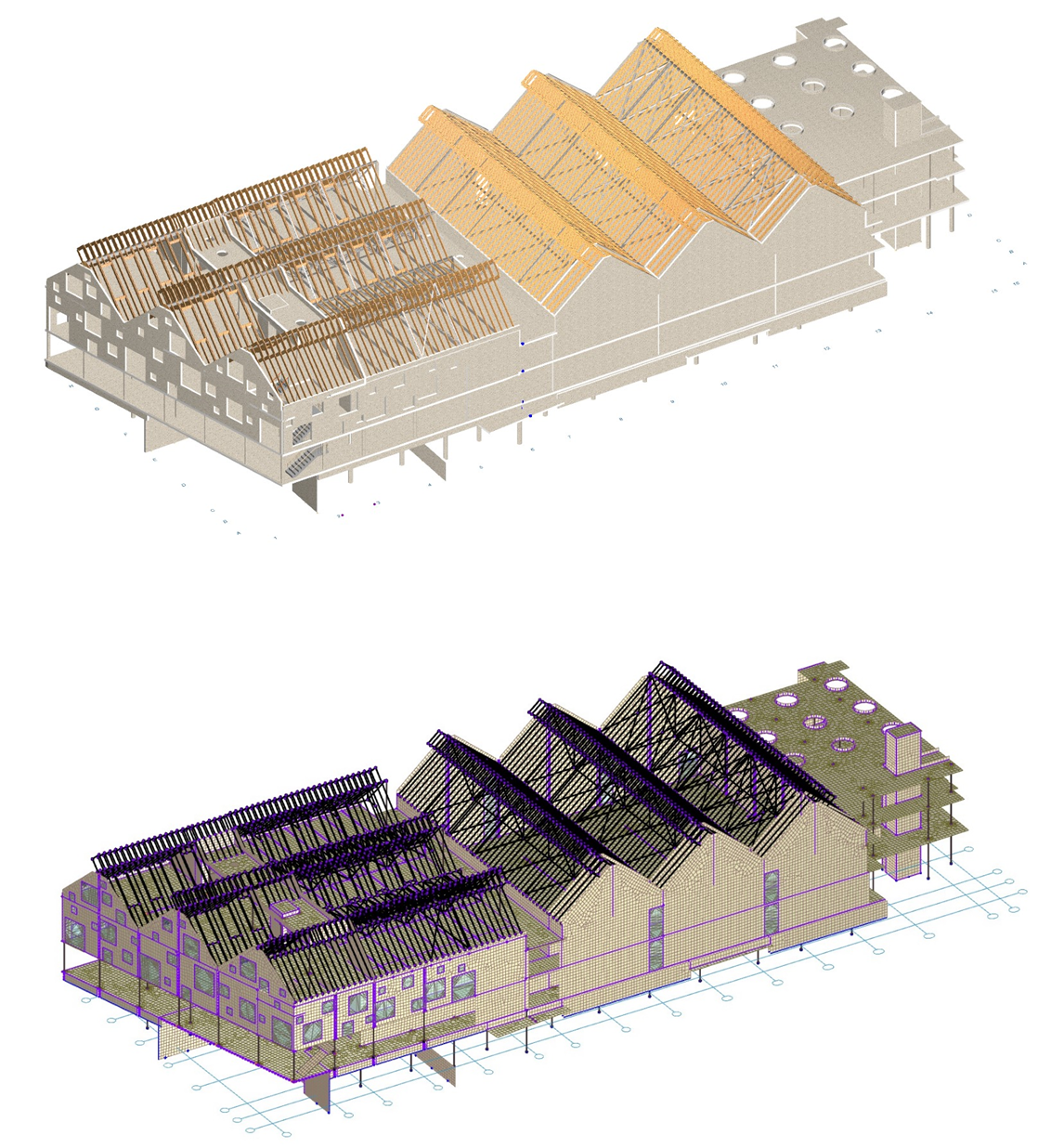

2. Физическая и аналитическая модель здания в LIRA-CAD


2. Физическая и аналитическая модель здания в LIRA-CAD.

Приложение нагрузок

Постоянные (LC1–LC7)

  • LC1: собственный вес конструкций;
  • LC2: постоянная нагрузка на перекрытия;
  • LC3: нагрузка от фасада;
  • LC4: давление грунта.
  • LC5: технологическая нагрузка
  • LC6-LC7: Нагрузка от выдвижной трибуны (2 види)

Эксплуатационные (LC9–LC12)

  • LC9: нагрузка в соответствии с назначением помещений;
  • LC10: нагрузка от внутренних перегородок, оборудования и т. п..
  • LC11-LC12: нагрузка от выдвижной трибуны (2 види)

Климатические (LC13–LC18)

  • LC13-LC14: снеговые (2 варіанти + мешки);
  • LC15–LC18: ветровые нагрузки по четырём направлениям (X+, X–, Y+, Y–).

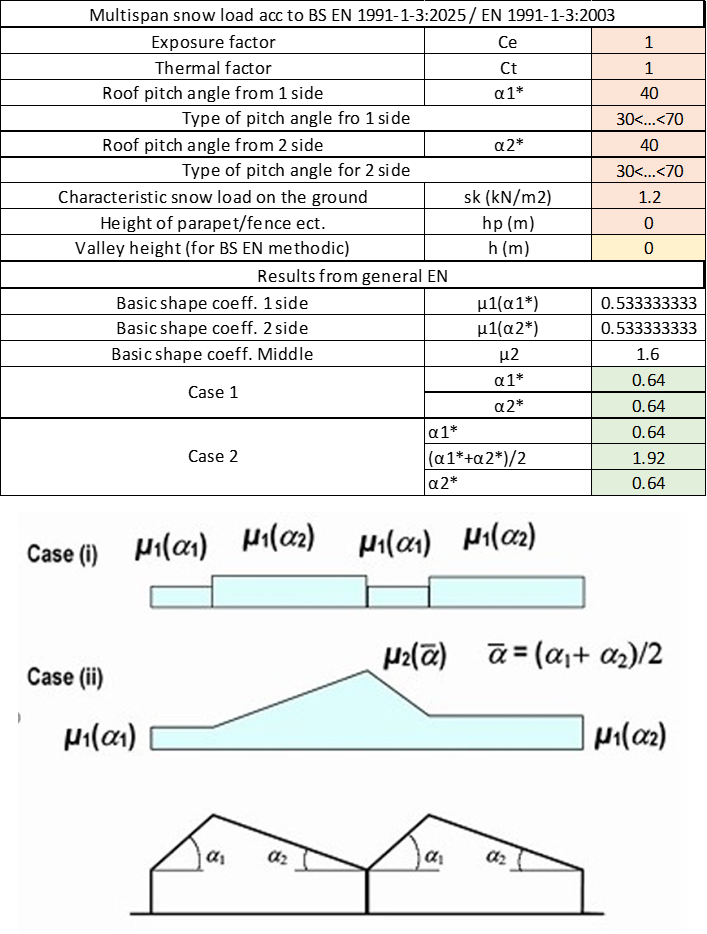

3.1 Снеговая нагрузка
3.1 Снег

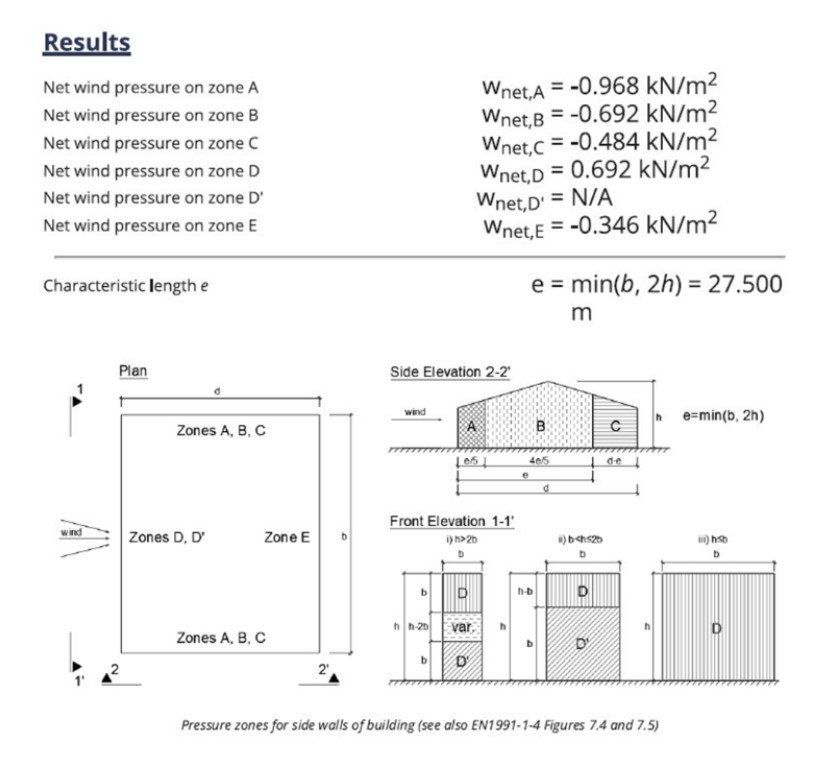

3.2 Ветровая нагрузка
3.2 Ветер

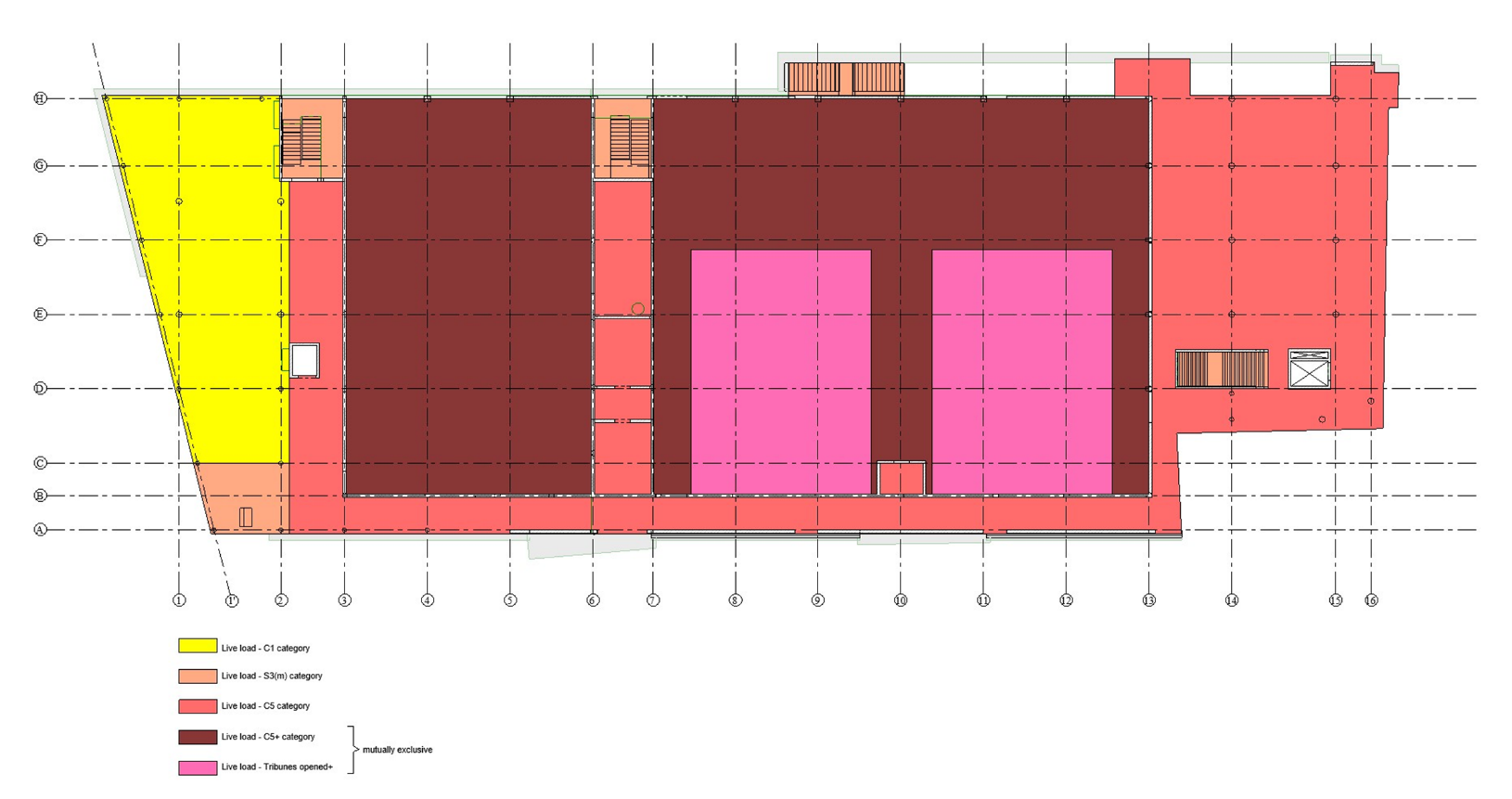

3.3 Нагрузка от людей


3.3 Нагрузка от людей

Таблицы РСН сформированы автоматически, были внесены изменения в коэффициенты безопасности для временных нагрузок с 1,5 на 1,3 в соответствии с региональными литовскими приложениями к Еврокоду LST EN 1991-1-1. Было учтено влияние динамики которое может возникать в зоне трибун

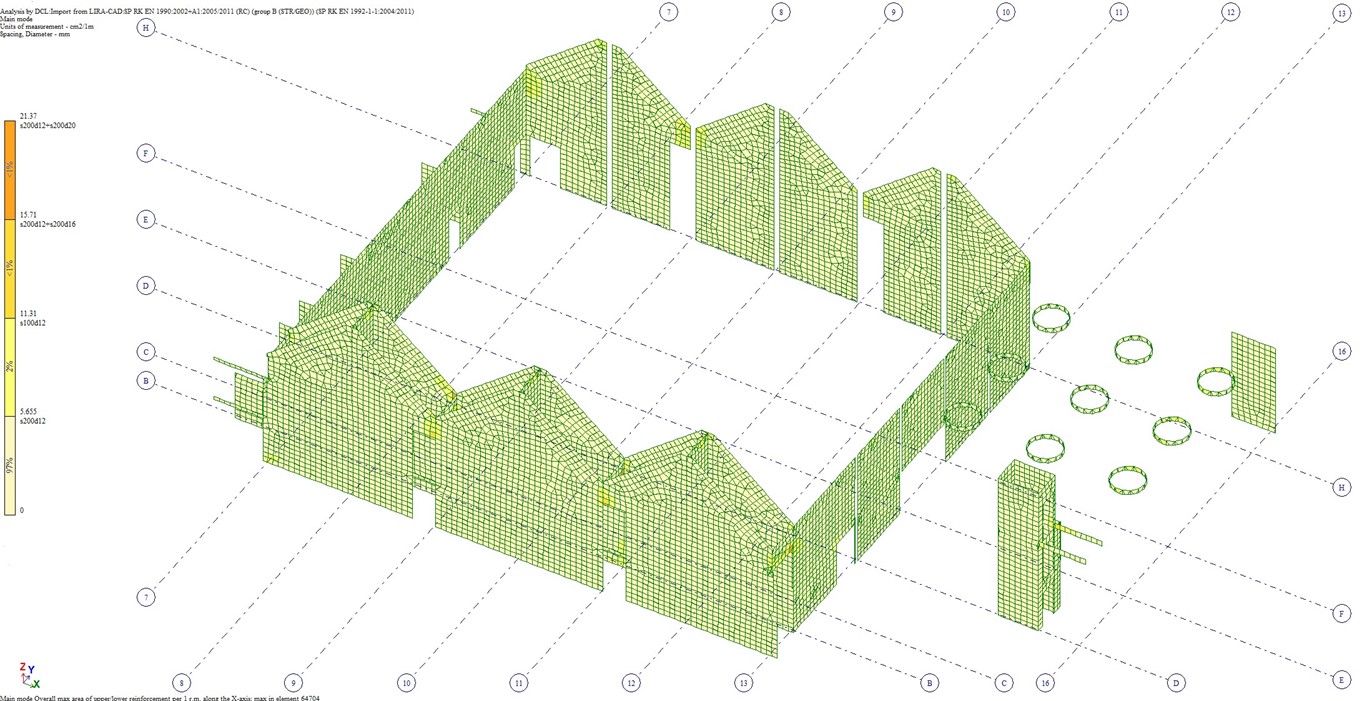

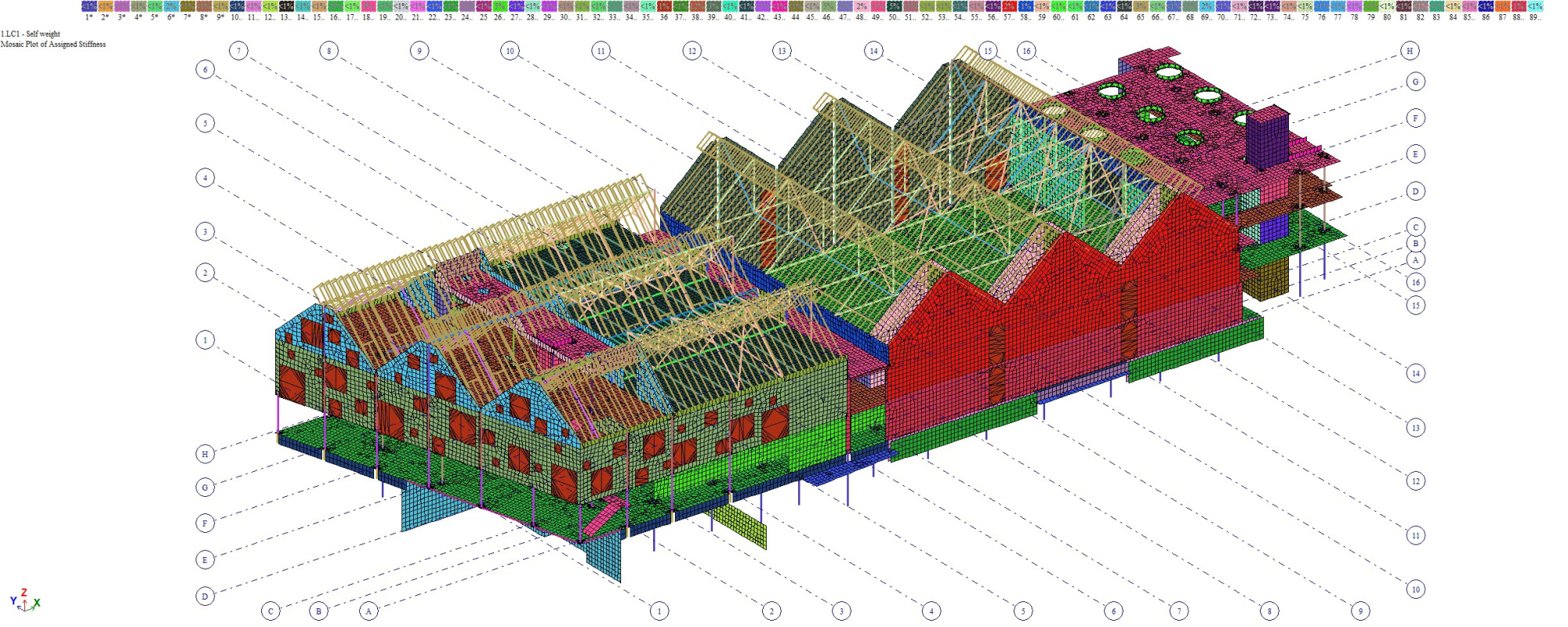

4. Расчётная модель в ВИЗОР, секция B. 1

4. Расчётная модель в «ВИЗОР» (Секция B).
4. Расчётная модель в ВИЗОР, секция B. 2

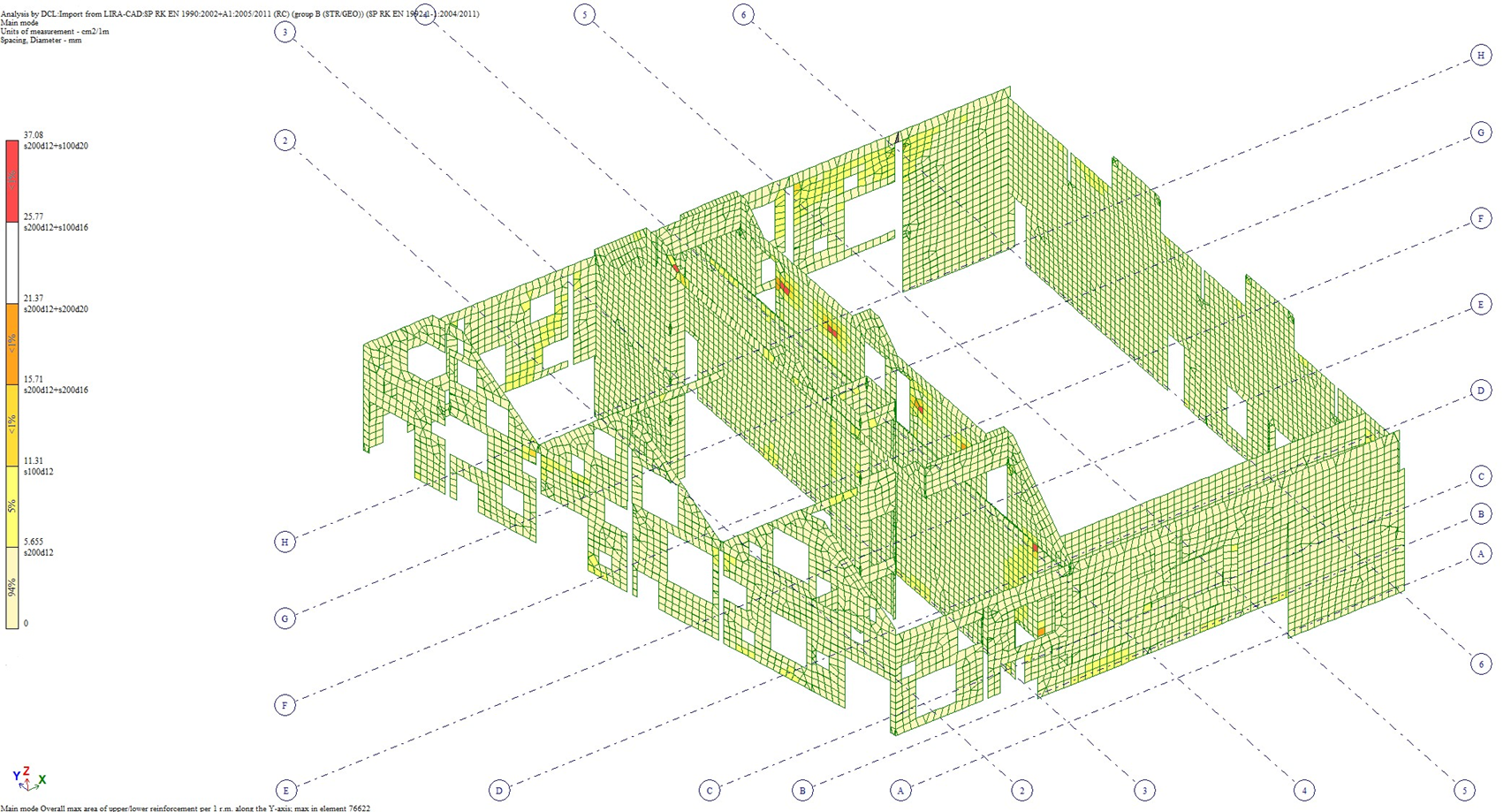

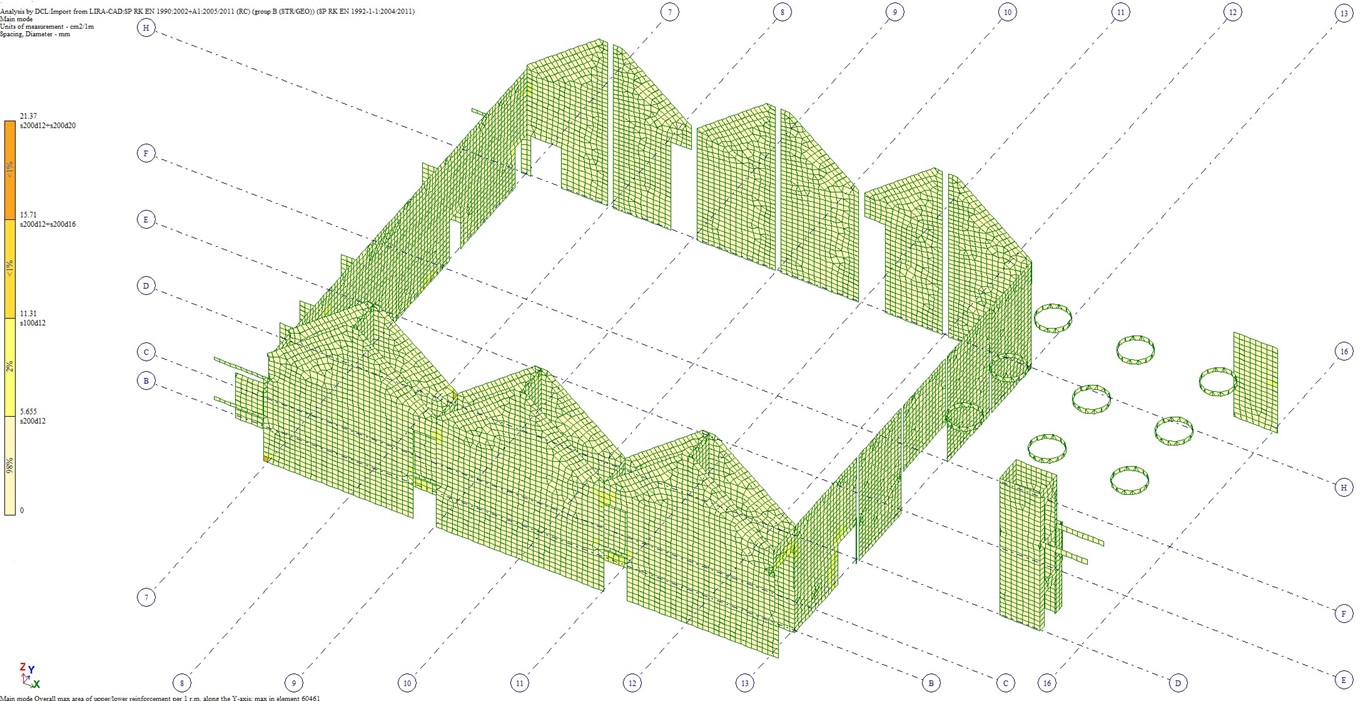

5. Результаты расчёта: горизонтальное армирование стен. 1

5. Результаты расчёта: горизонтальное армирование стен.

Результаты расчёта: вертикальное армирование стен.

6. Результаты расчёта: вертикальное армирование стен


6. Результаты расчёта: вертикальное армирование стен.

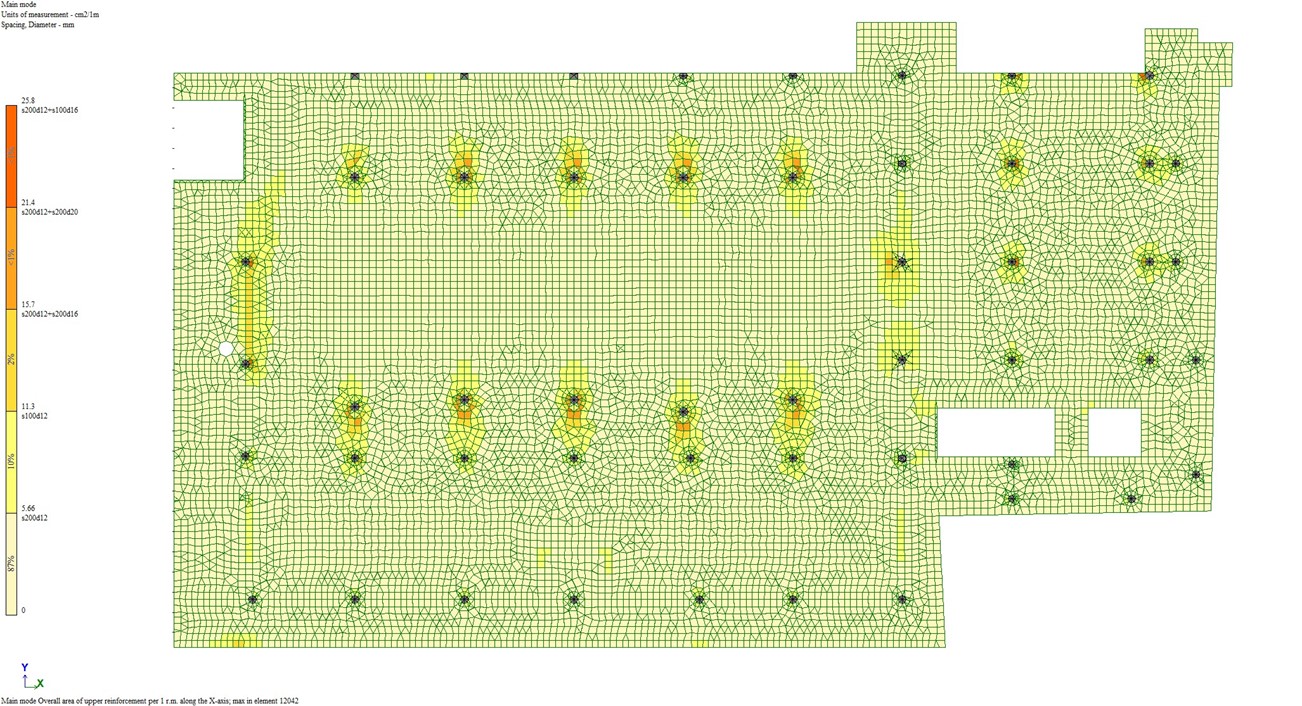

7. Результаты расчёта: требуемое армирование в направлении X верхнего слоя плиты 1-го этажа

7. Результаты расчёта: Требуемое армирование в направлении X верхнего слоя плиты 1-го этажа.

8. Результаты расчёта: требуемое армирование в направлении Y верхнего слоя плиты 1-го этажа


8. Результаты расчёта: Требуемое армирование в направлении Y верхнего слоя плиты 1-го этажа.

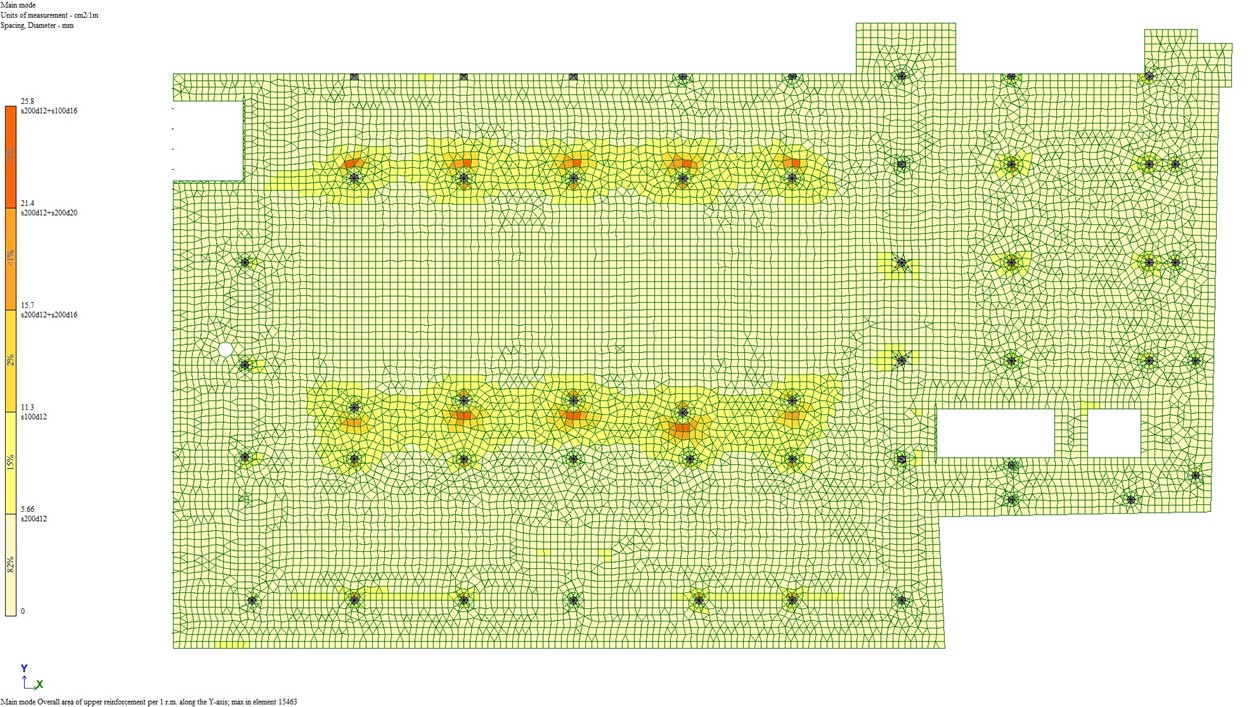

9. Результаты расчёта: требуемое армирование в направлении X нижнего слоя плиты 1-го этажа


9. Результаты расчёта: Требуемое армирование в направлении X нижнего слоя плиты 1-го этажа.

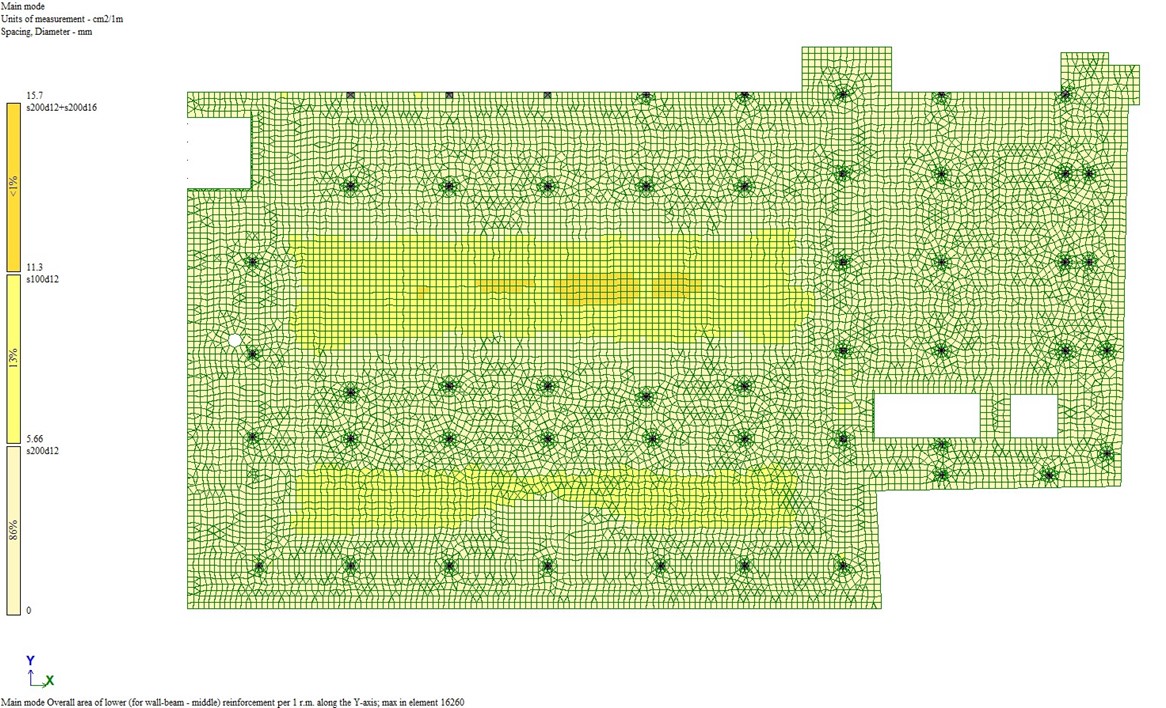

10. Результаты расчёта: требуемое армирование в направлении Y нижнего слоя плиты 1-го этажа


10. Результаты расчёта: Требуемое армирование в направлении Y нижнего слоя плиты 1-го этажа.

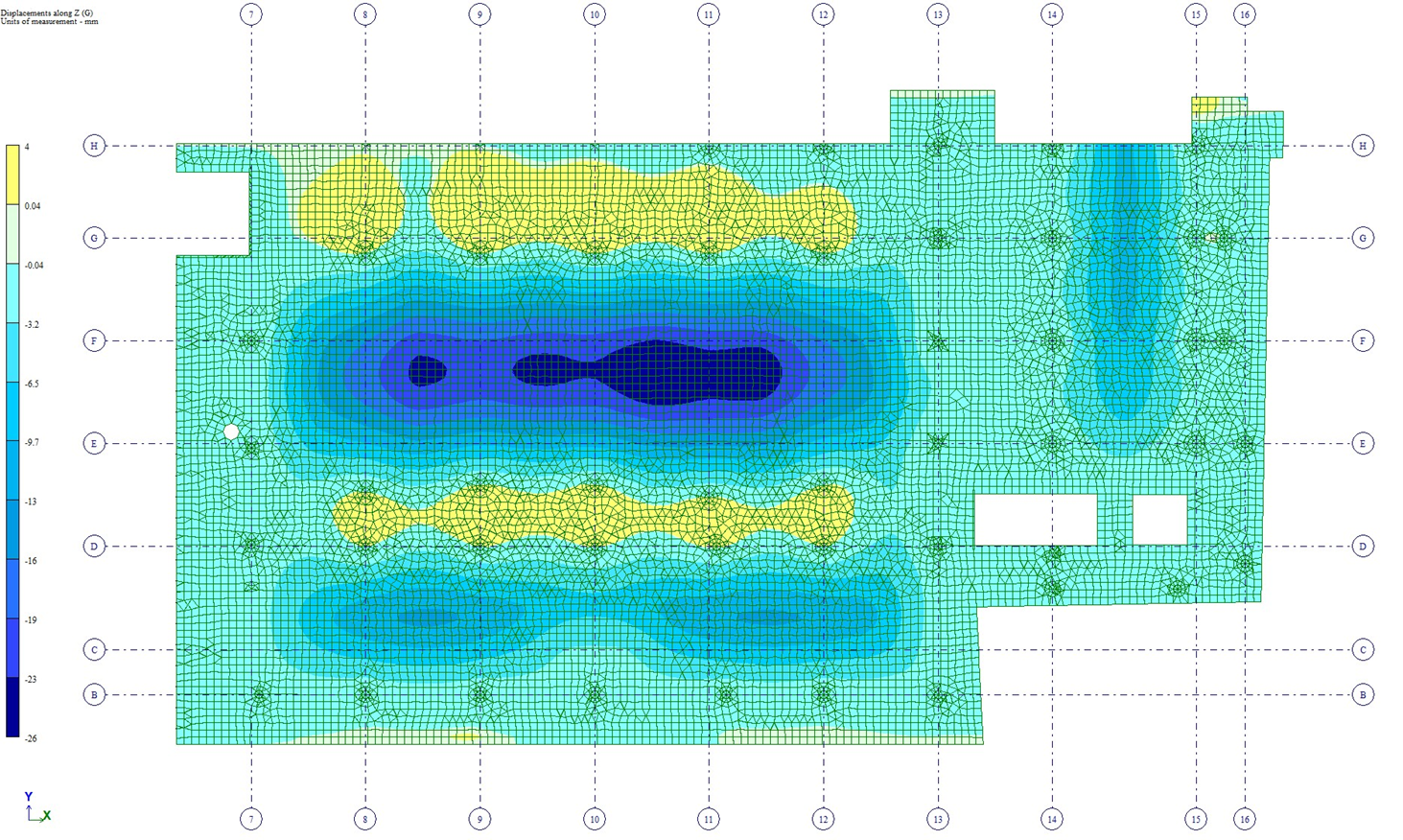

11. Результаты нелинейного расчёта: прогиб с учётом физической нелинейности и ползучести


11. Результаты нелинейного расчёта: Прогиб с учётом физической нелинейности и ползучести.

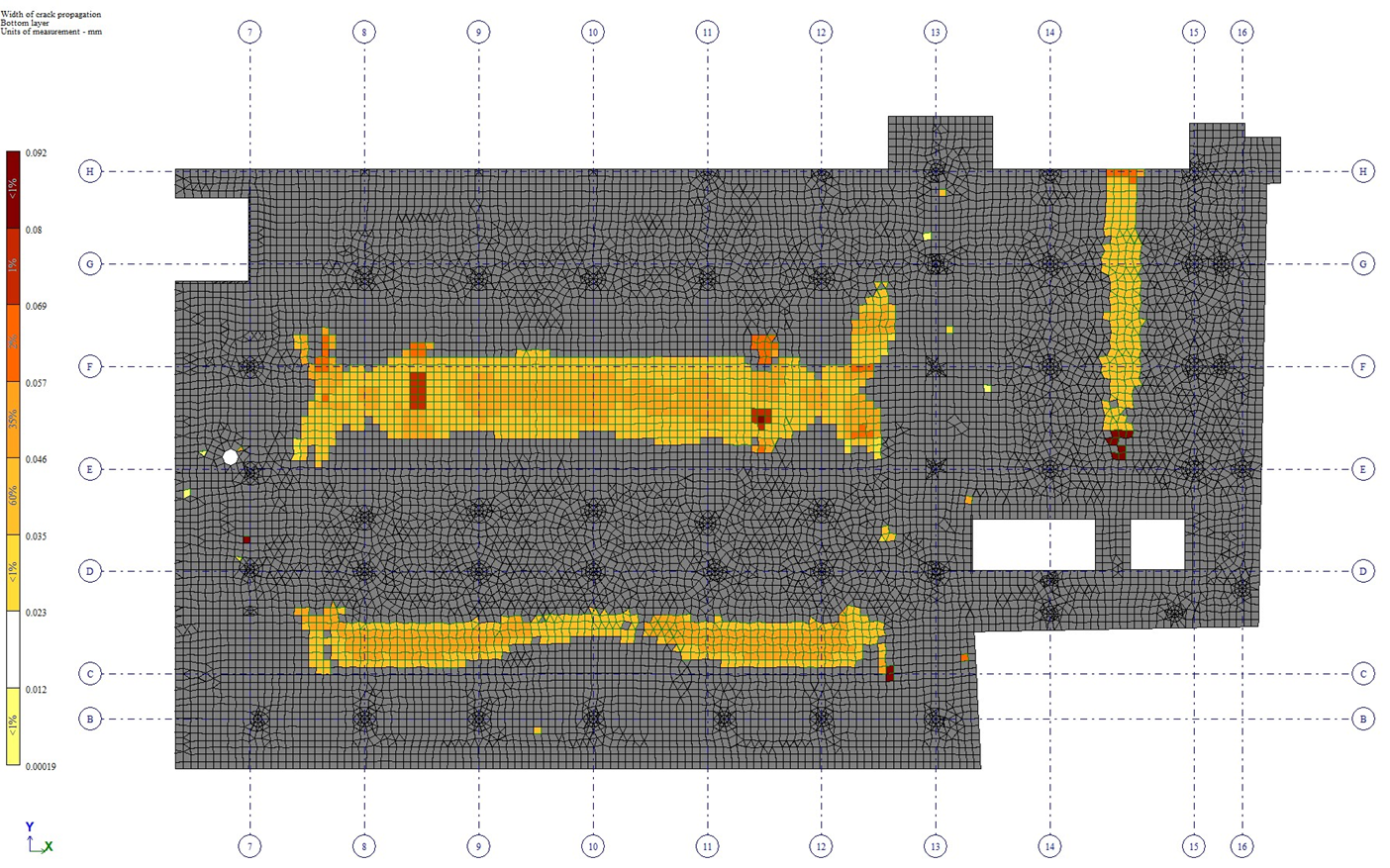

12. Результаты нелинейного расчёта: ширина трещин по комбинации SLS у верхней грани плиты


12. Результаты нелинейного расчёта: ширина трещин по комбинации SLS у верхней грани плиты.

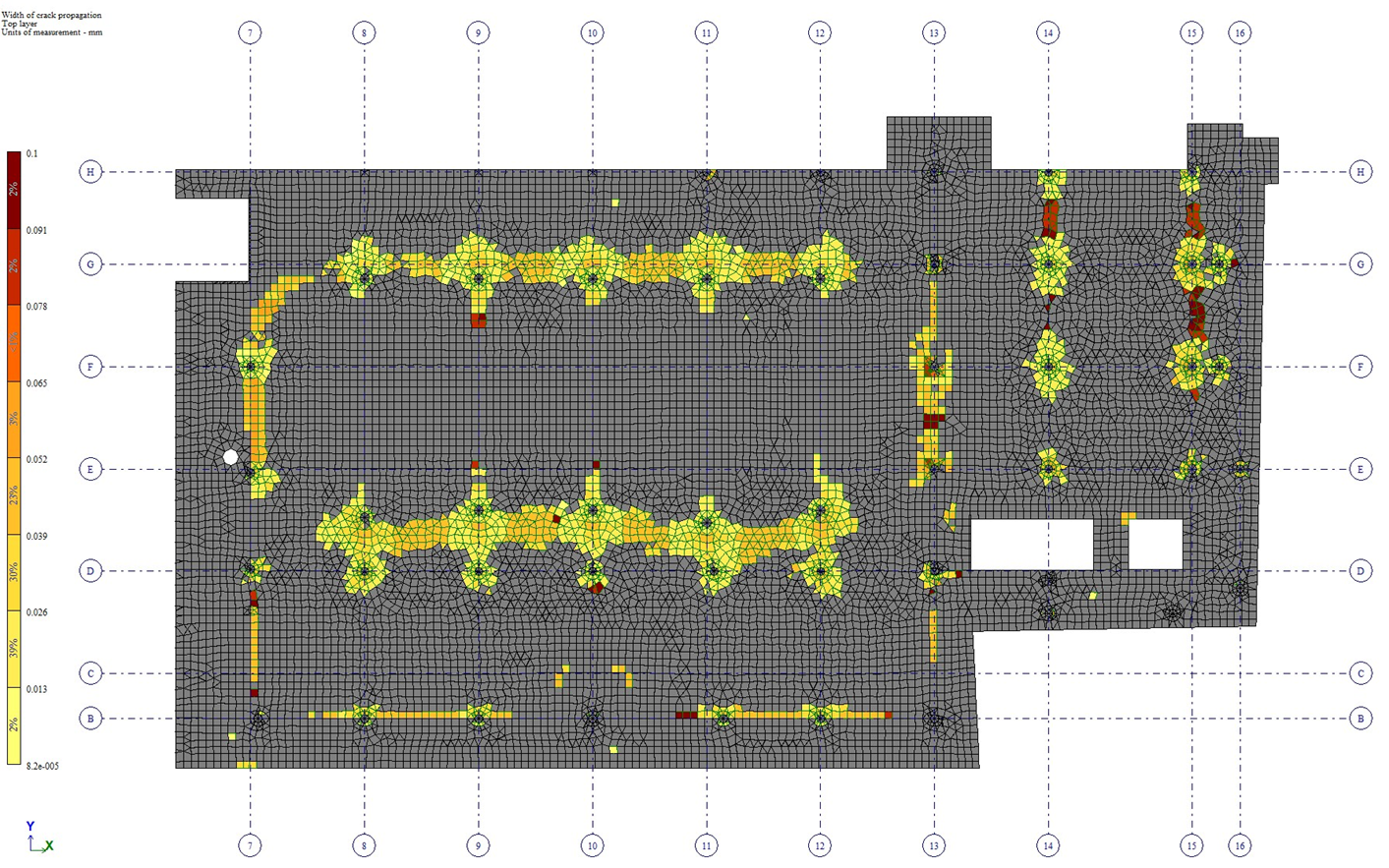

13. Результаты нелинейного расчёта: ширина трещин по комбинации SLS у нижней грани плиты


13. Результаты нелинейного расчёта: ширина трещин по комбинации SLS у нижней грани плиты.

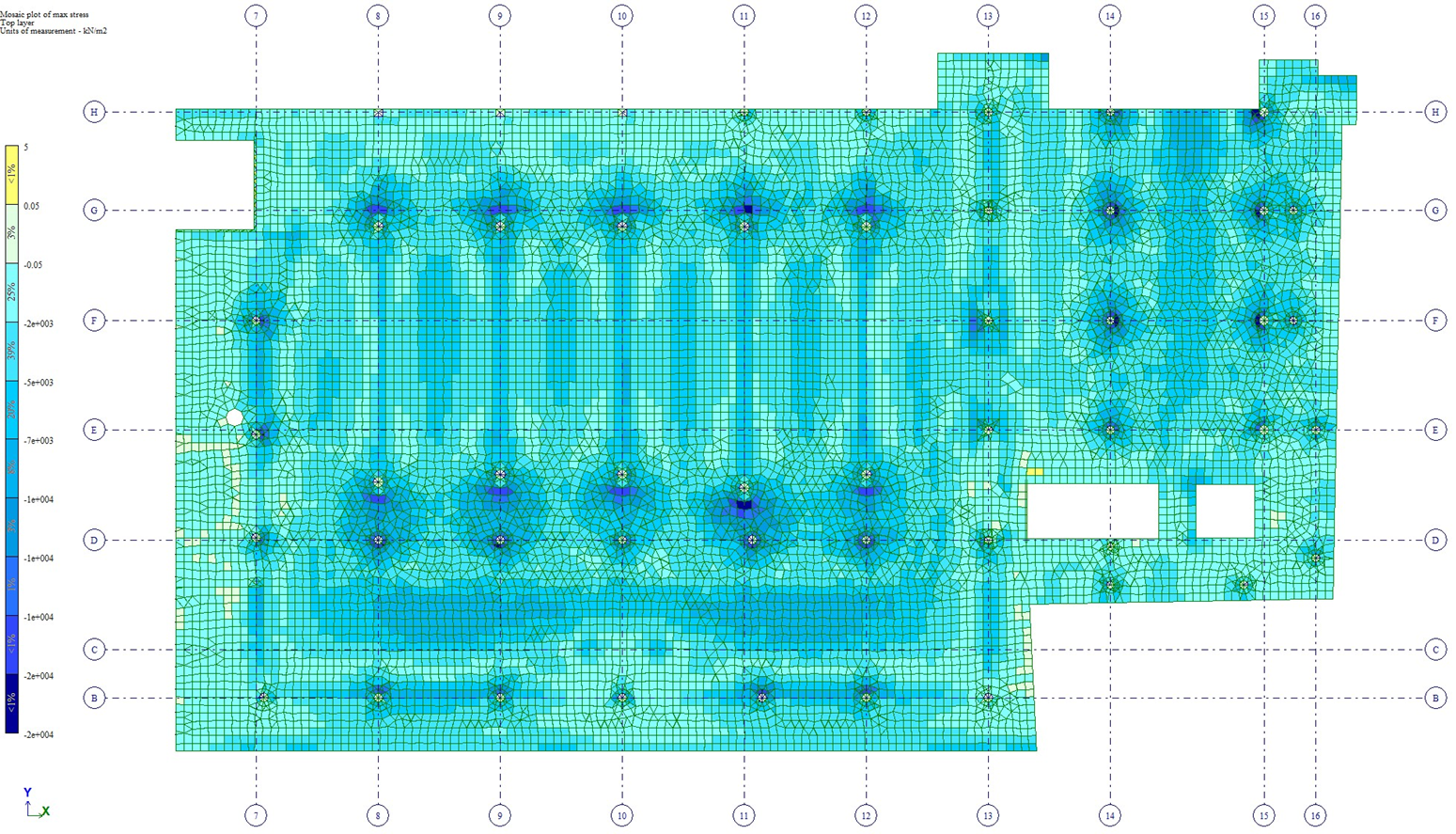

14. Результаты нелинейного расчёта: напряжения в бетоне по комбинации ULS у нижней грани плиты


14. Результаты нелинейного расчёта: Напряжения в бетоне по комбинации ULS у нижней грани плиты.

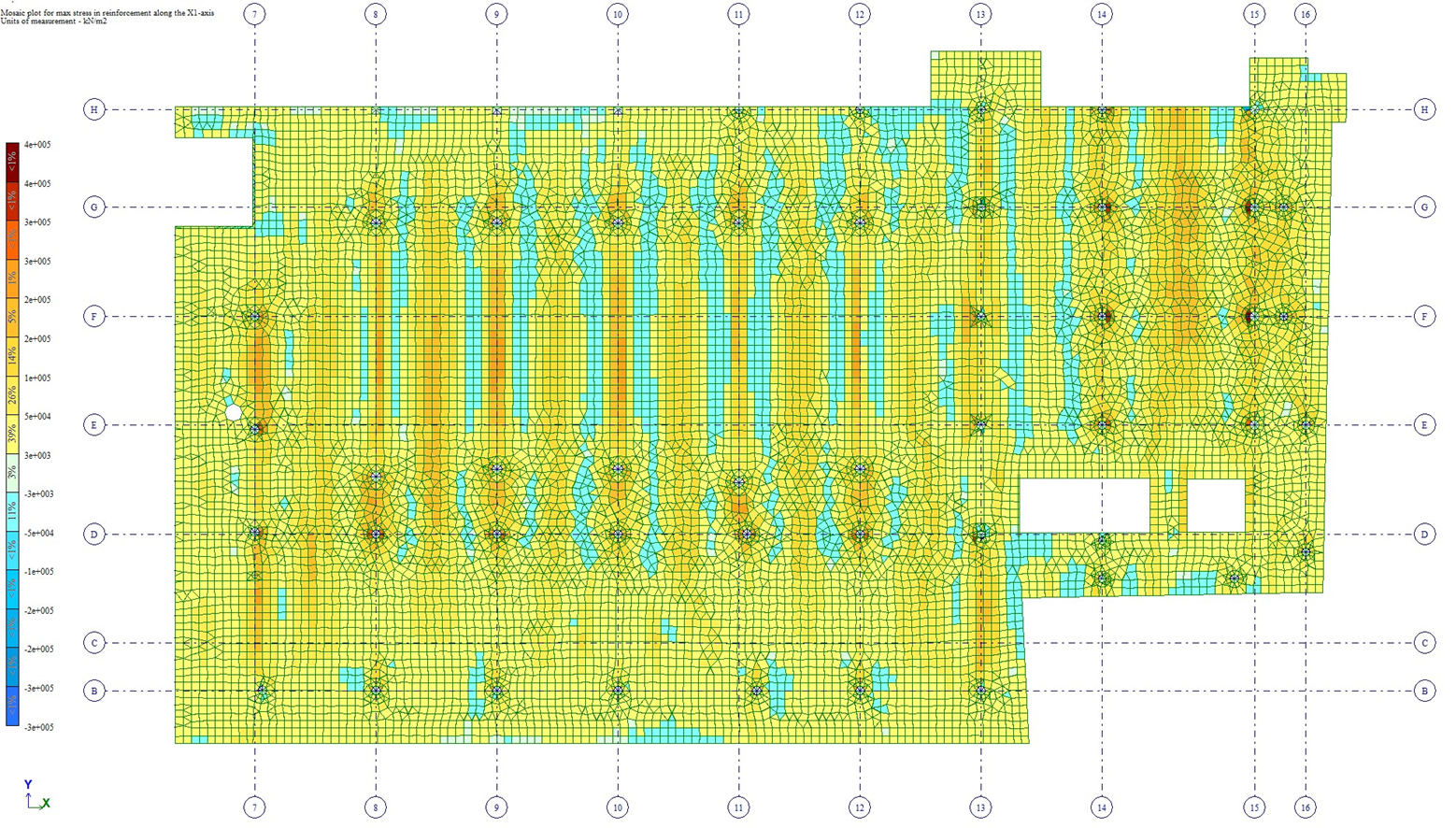

15. Результаты нелинейного расчёта: напряжения в арматуре по комбинации ULS вдоль оси X


15. Результаты нелинейного расчёта: Напряжения в арматуре по комбинации ULS вдоль оси X.

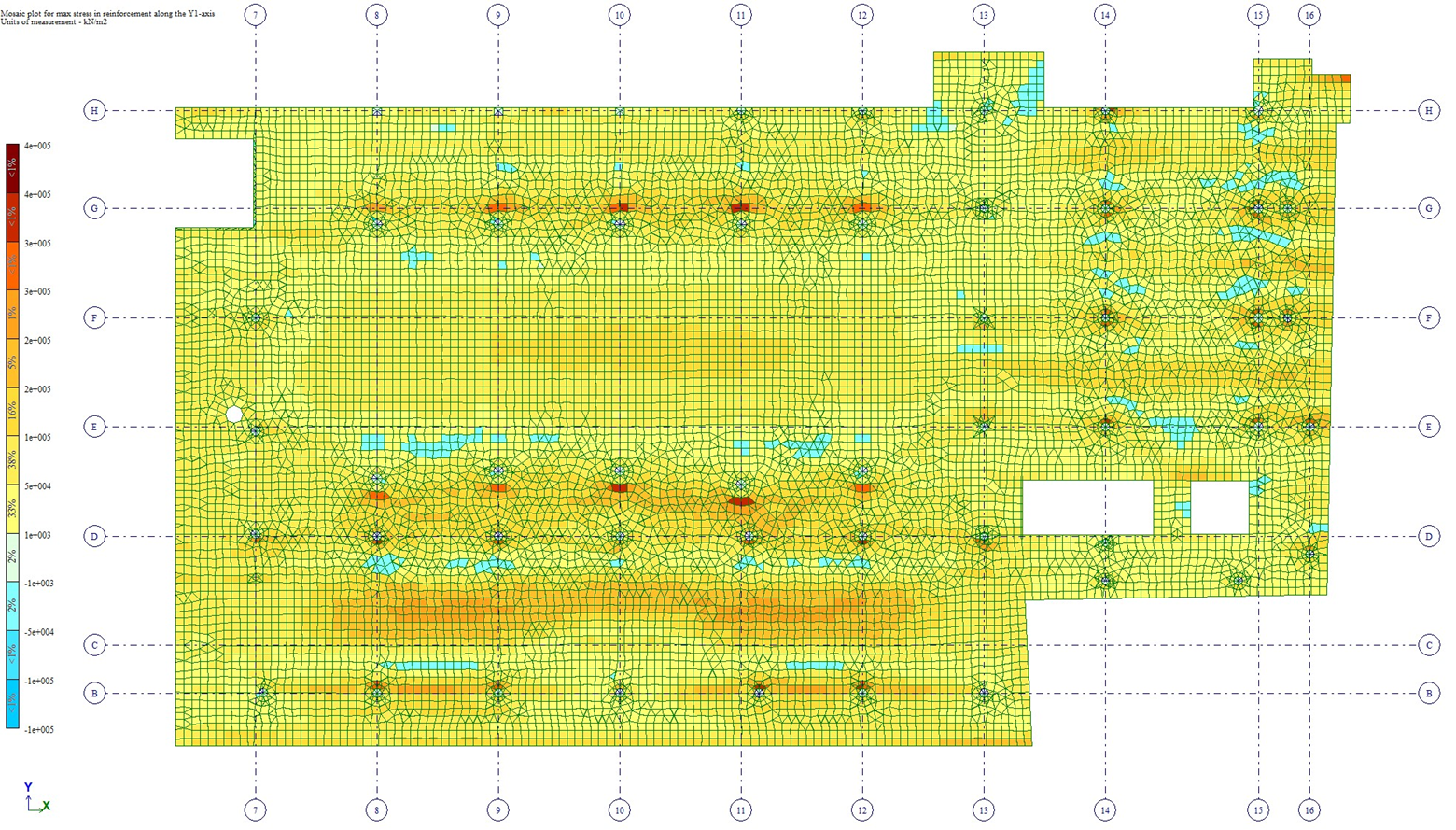

16. Результаты нелинейного расчёта: напряжения в арматуре по комбинации ULS вдоль оси Y. 1


16. Результаты нелинейного расчёта: Напряжения в арматуре по комбинации ULS вдоль оси Y.

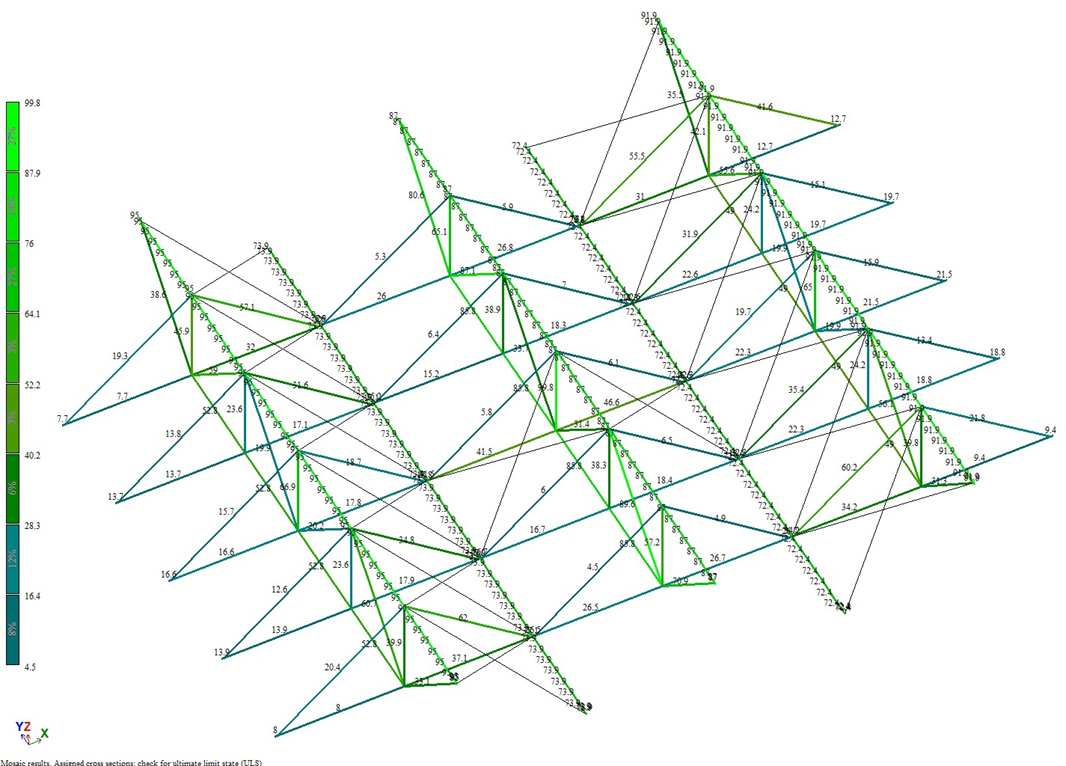

Результаты расчёта: использование стальных профилей по ULS

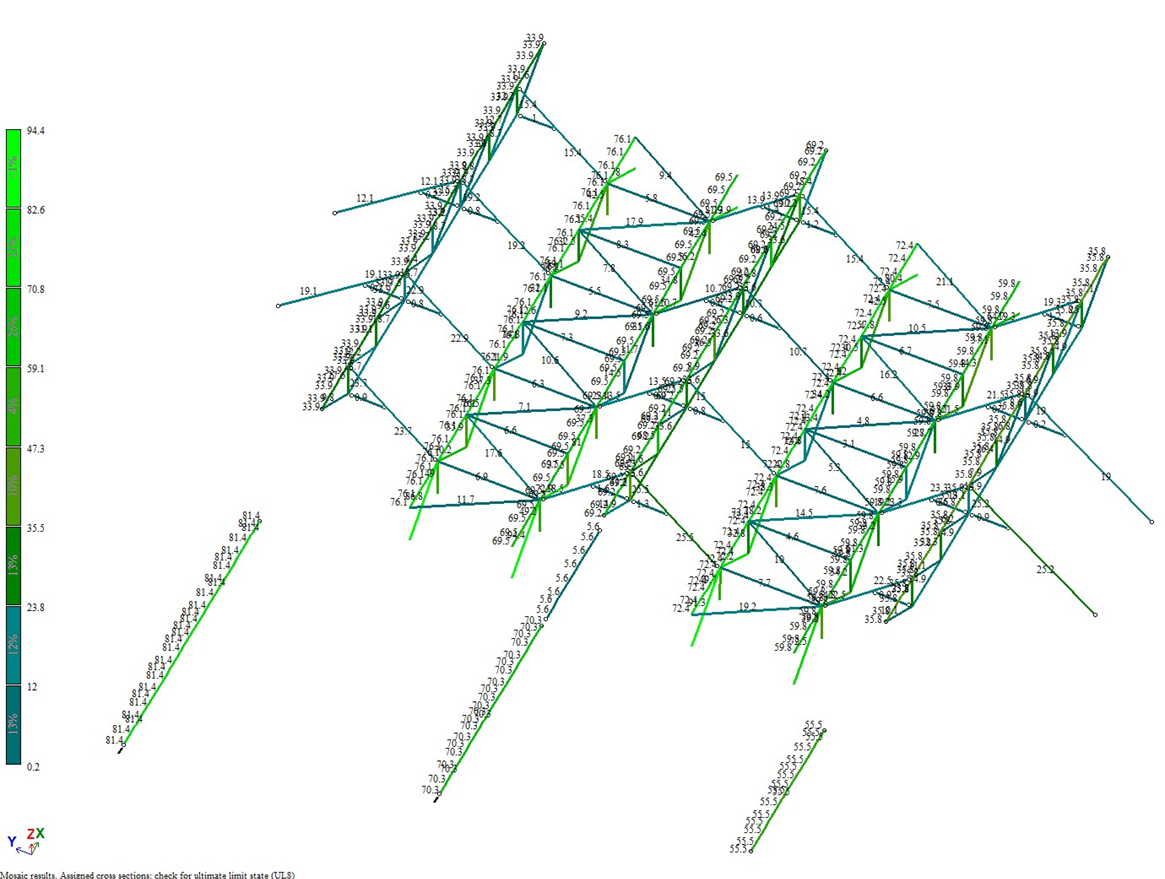

17. Результаты расчёта: использование стальных профилей по ULS. 1


17. Результаты расчёта: Использование стальных профилей по ULS

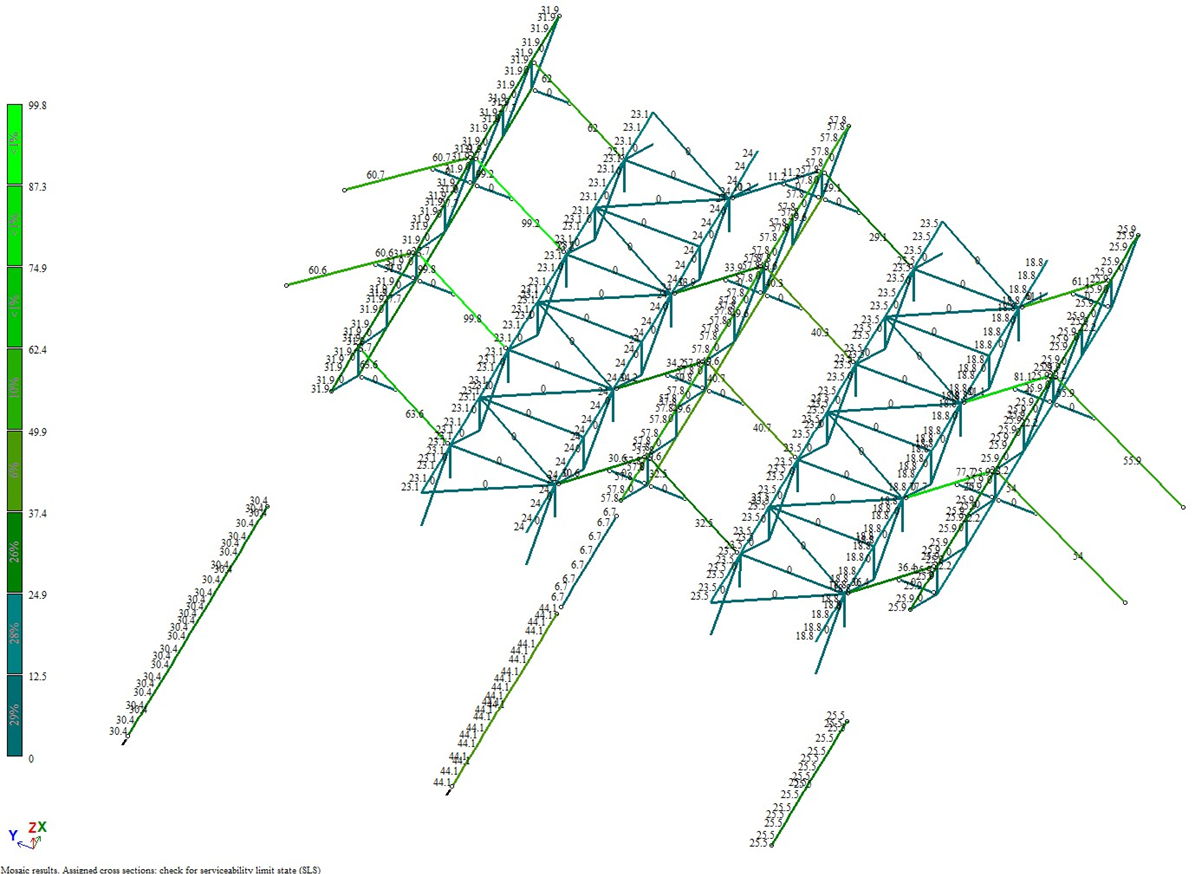

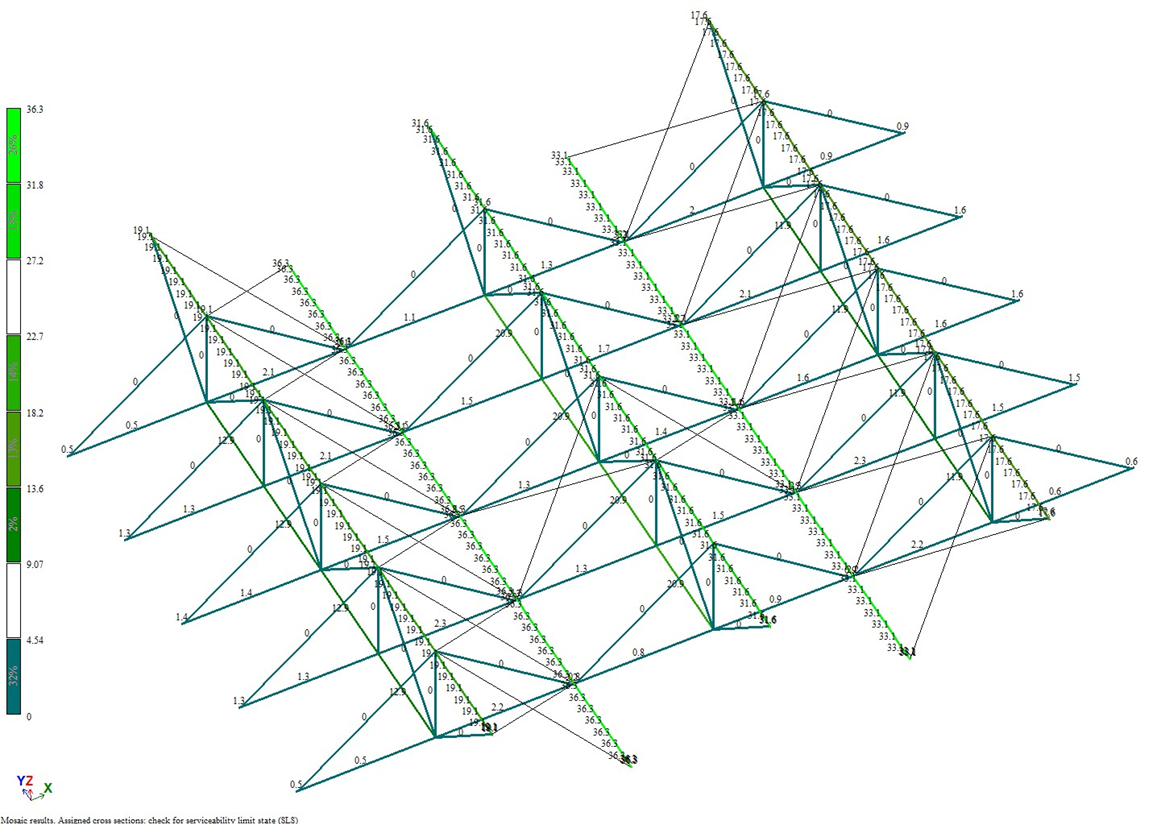

Результаты расчёта: Использование стальных профилей по SLS

18. Результаты расчёта: использование стальных профилей по SLS

18. Результаты расчёта: Использование стальных профилей по SLS

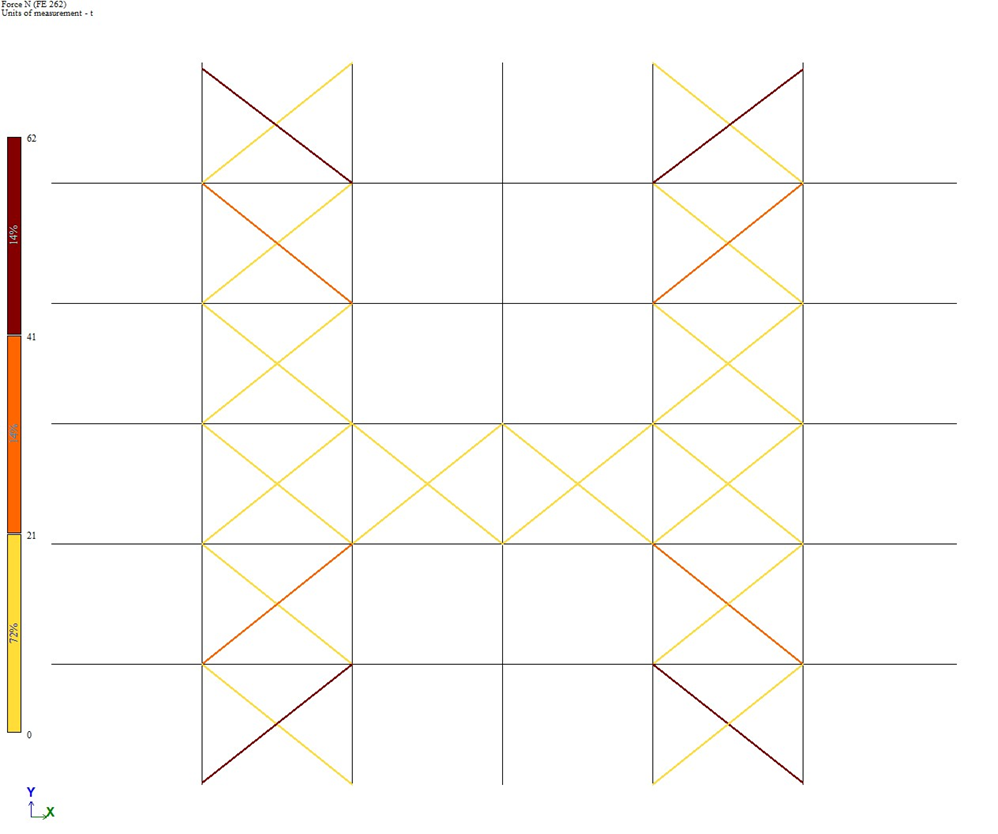

19. Результаты нелинейного расчёта: усилия в односторонних связях

19. Результаты нелинейного расчёта: Усилия в односторонних связях

Процесс строительства

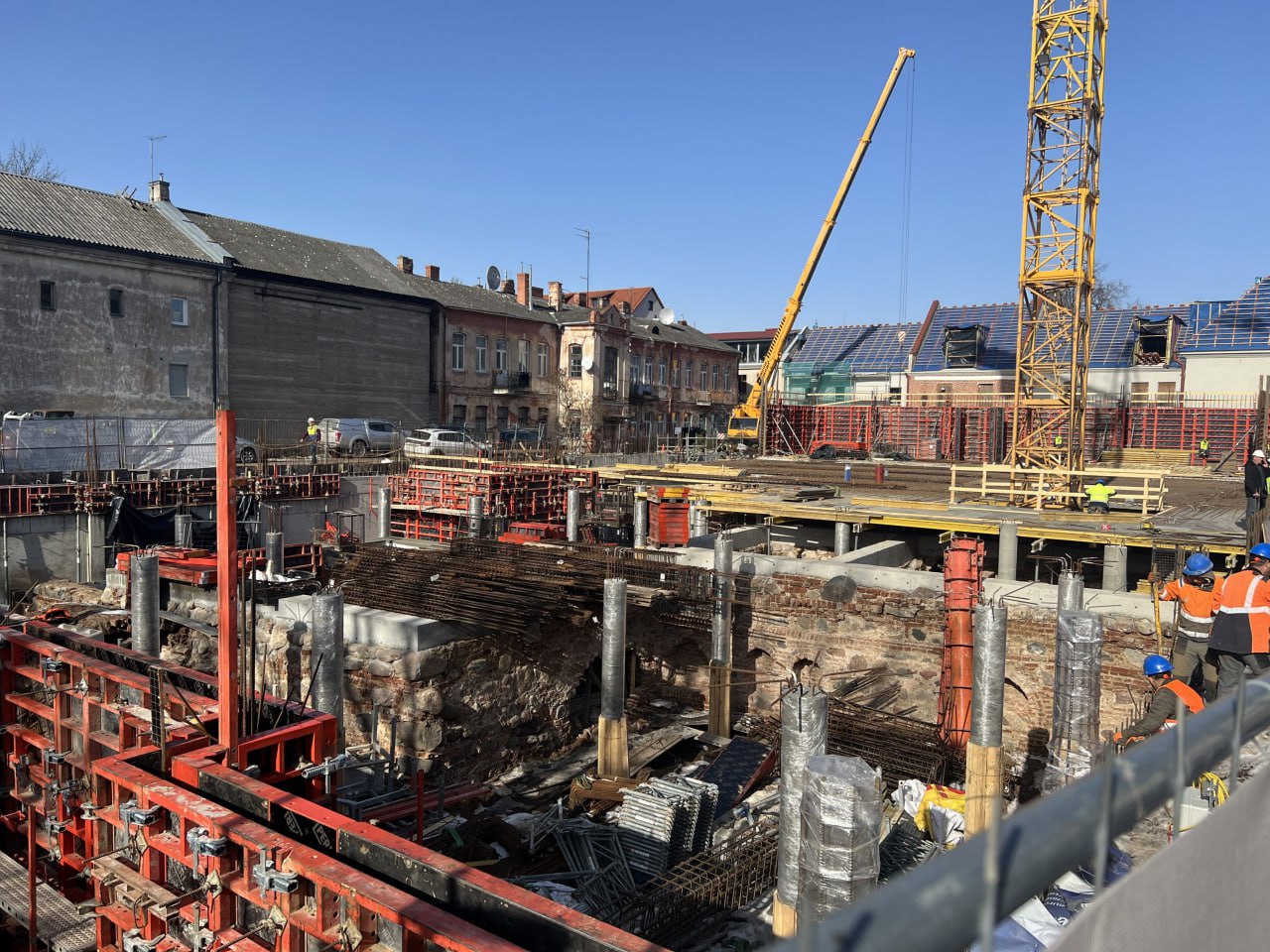

Процесс строительства научно-спортивного центра в Каунасе
