Еврокоды на практике: расчет многоквартирного дома в LIRA-FEM

Кратко об объекте

  • Локация: Вильнюс, Литва
  • Нормы: Еврокоды (LST EN)
  • Тип: жилой дом с подземным паркингом
  • ПО: LIRA-FEM (BIM/IFC → расчет → армирование)
  • Автор расчетной модели: NJ Optimal

Описание объекта

Характеристики

  • Класс последствий по LST EN 1990:2004CC2.
  • Класс надежности по STR 2.05.03:2003RC2.
  • Расчетный срок эксплуатации по LST EN 1990:200450 лет.
  • Тип по назначению согласно STR 1.01.03:2017жилой.
  • Категория по STR 1.01.03:2017особые здания.
  • Вид строительства по STR 1.01.08:2002новое строительство.

Основные проектные решения

Проектируемый объект — здание с мансардой и трехуровневым подземным паркингом. Подземная часть сооружения выполнена из железобетонных свайных стен. Габариты в плане: 67,0 × 40,0 м и 25,0 × 27,0 м. Высота трех уровней подземного паркинга hₚ = 3,25 м; высота надземных этажей (1–4 этажи) hₐ = 4,8 м. Общая высота здания над уровнем земли H ≈ 19,0 м. Здание разделено температурными швами по этажам на деформационные блоки; максимальное расстояние между ними L = 35 м. Корпуса соединены подземным тоннелем.

Конструкции: монолитные железобетонные фундаменты на буронабивных сваях с ростверками. Контуры подземной части — свайные стены. Монолитные железобетонные цокольные балки; стены лестничных клеток и лифтовых шахт; колонны; перекрытия (в зонах повышенных нагрузок — балочные перекрытия). Скатные кровли — из стальных ферм. Перекрытия с колоннами и стенами соединяются жестко. Колонны — монолитные железобетонные. Лестничные стены и лифтовые шахты с фундаментами соединены гибкими узлами. Стальные балки с железобетонными конструкциями соединяются шарнирно. Устраиваются буронабивные сваи. При устройстве фундаментов рядом с улицей и существующими зданиями предусмотрено временное укрепление основания.

Этапы создания расчетной схемы

Импорт IFC и BIM-интеграция

Подготовленная IFC-модель из Revit была экспортирована в LIRA-CAD (САПФИР-3D 2024) и откорректирована: устранены особенности геометрии, уточнены толщины плит и стен (в несколько итераций для получения оптимальных толщин).

IFC-модель и доработанная модель в САПФИР-3D (Секция B)
IFC-модель и доработанная модель в LIRA-CAD (Секция B)

Задание нагрузок

Постоянные (LC1–LC4)

  • LC1: собственный вес конструкций;
  • LC2: постоянная нагрузка на перекрытия;
  • LC3: нагрузка от фасадов;
  • LC4: давление грунта.

Эксплуатационные (LC5–LC6)

  • LC5: нагрузки в соответствии с назначением помещений;
  • LC6: нагрузки от внутренних перегородок, оборудования и т.п.

Климатические (LC7–LC11)

  • LC7: снеговые нагрузки;
  • LC8–LC11: ветровые нагрузки по четырем направлениям (X+, X–, Y+, Y–).

Комбинации (РСН) и региональные приложения

Таблицы РСН сформированы автоматически. Дополнительно были внесены изменения в коэффициенты надежности для временных нагрузок с 1,5 на 1,3 — в соответствии с региональными литовскими приложениями к Еврокоду LST EN 1991-1-1.

Перевод с литовского языка на украинский выполнен в Google Translate (для наглядности).
Перевод с литовского языка на русский (Google Translate)
Перевод с литовского языка на русский (Google Translate)
Расчетная модель в «ВИЗОР» (Секция B)
Расчетная модель в «ВИЗОР» (Секция B)

Результаты расчёта

Ниже приведены примеры выходных результатов армирования для стен и плит в секциях A и B.

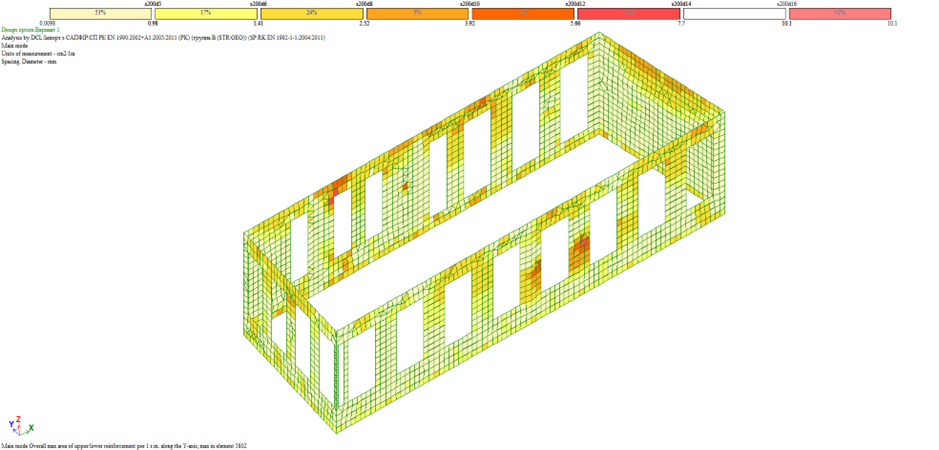

5. Горизонтальное армирование стен 1-го этажа
6. Вертикальное армирование стен 1-го этажа
7. Горизонтальное армирование стен -1-го этажа (Секция A)
8. Вертикальное армирование стен -1-го этажа (Секция A)
9. Потребность в армировании в направлении X верхнего слоя плиты 1-го этажа (Секция B)
10. Потребность в армировании в направлении Y верхнего слоя плиты 1-го этажа (Секция B)
11. Потребность в армировании в направлении X нижнего слоя плиты 1-го этажа (Секция B)
12. Потребность в армировании в направлении Y нижнего слоя плиты 1-го этажа (Секция B)

IFC-модель армирования

На основании полученных результатов выполнена IFC-модель армирования для секций A и B. Это позволяет интегрировать расчетные данные в BIM-процесс и передавать информацию смежным участникам проекта.

IFC-модель армирования, выполненная по результатам расчетов (Секция A)
13. IFC-модель армирования (Секция A)
IFC-модель армирования, выполненная по результатам расчетов (Секция B)
14. IFC-модель армирования (Секция B)
