Интеграция задач
Развитие системы «Вариация моделей» (система МЕТЕОР)
МЕТЕОР (Метод единого обобщённого результата) – это подсистема, предназначенная для объединения результатов расчётов нескольких расчётных схем с одинаковой топологией в единый обобщённый результат.
Основные принципы
- Все схемы должны иметь одинаковую топологию: геометрию, количество и типы элементов.
- Допускаются отличия в нагрузках, жёсткостях, граничных условиях, параметрах грунта и динамических воздействиях.
- Количество усилий в сечениях элементов должно оставаться постоянным, хотя количество загружений может отличаться.
Интегрированная задача, сформированная в системе МЕТЕОР, содержит базовую топологию, жёсткости и результаты расчётов всех объединённых схем. На этой основе вычисляются единые расчётные сочетания усилий (РСУ), которые служат основой для конструирования по заданным вариантам.
Система поддерживает несколько способов интеграции
- на базе РСУ – унификация РСУ с выбором экстремальных значений по каждому критерию из всех задач;
- на базе РСУ+ – расширенный режим, унификация РСУ с возможностью произвольного объединения статических и динамических задач, в том числе с учётом динамики во времени. Позволяет объединять линейные и нелинейные задачи в одном пакете;
- на базе усилий – РСУ вычисляются как в обычной задаче, но для сведённого списка загружений всех задач;
- на базе РСН(в) и РСН(ве) – когда объединение осуществляется по определяющим расчётным нагрузкам в соответствии с нормами.

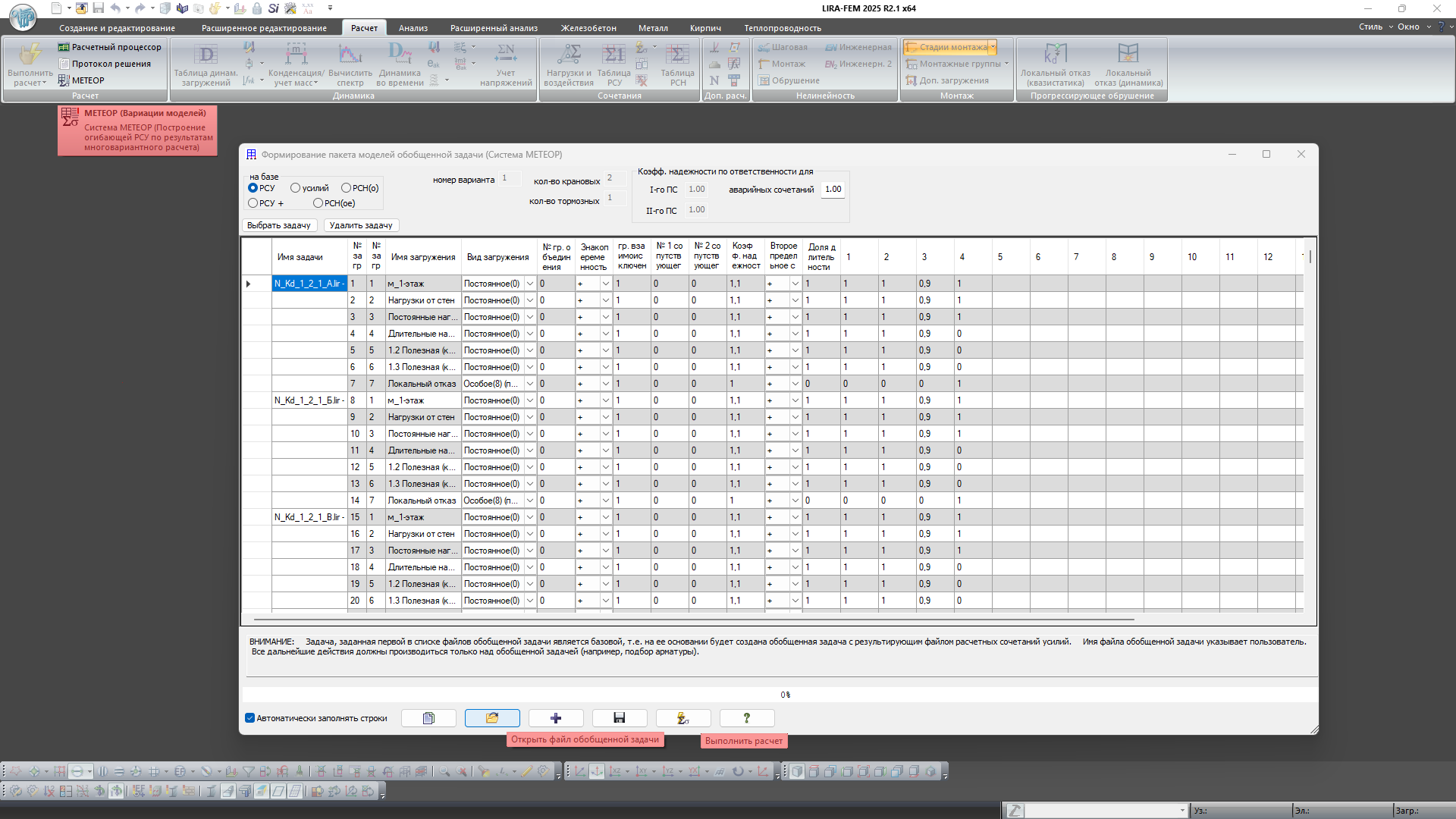

Работа с системой МЕТЕОР организована через формирование пакета задач. Пользователь может добавлять или удалять задачи, автоматически считывать информацию о загружениях, изменять параметры в исходной таблице. Для удобства предусмотрена возможность подключения файла обобщённой задачи (*.t8m) в текущий список моделей.
Например
Создаётся общая для всех задач конечно-элементная схема.
- В первой задаче выполняется расчёт на постоянные и длительные нагрузки
- Во второй задаче – расчёт на сейсмические и ветровые воздействия с изменёнными характеристиками грунтового основания (коэффициенты постели С1 и С2)
- В третьей – расчёт на заданные перемещения (подработки, осадки)

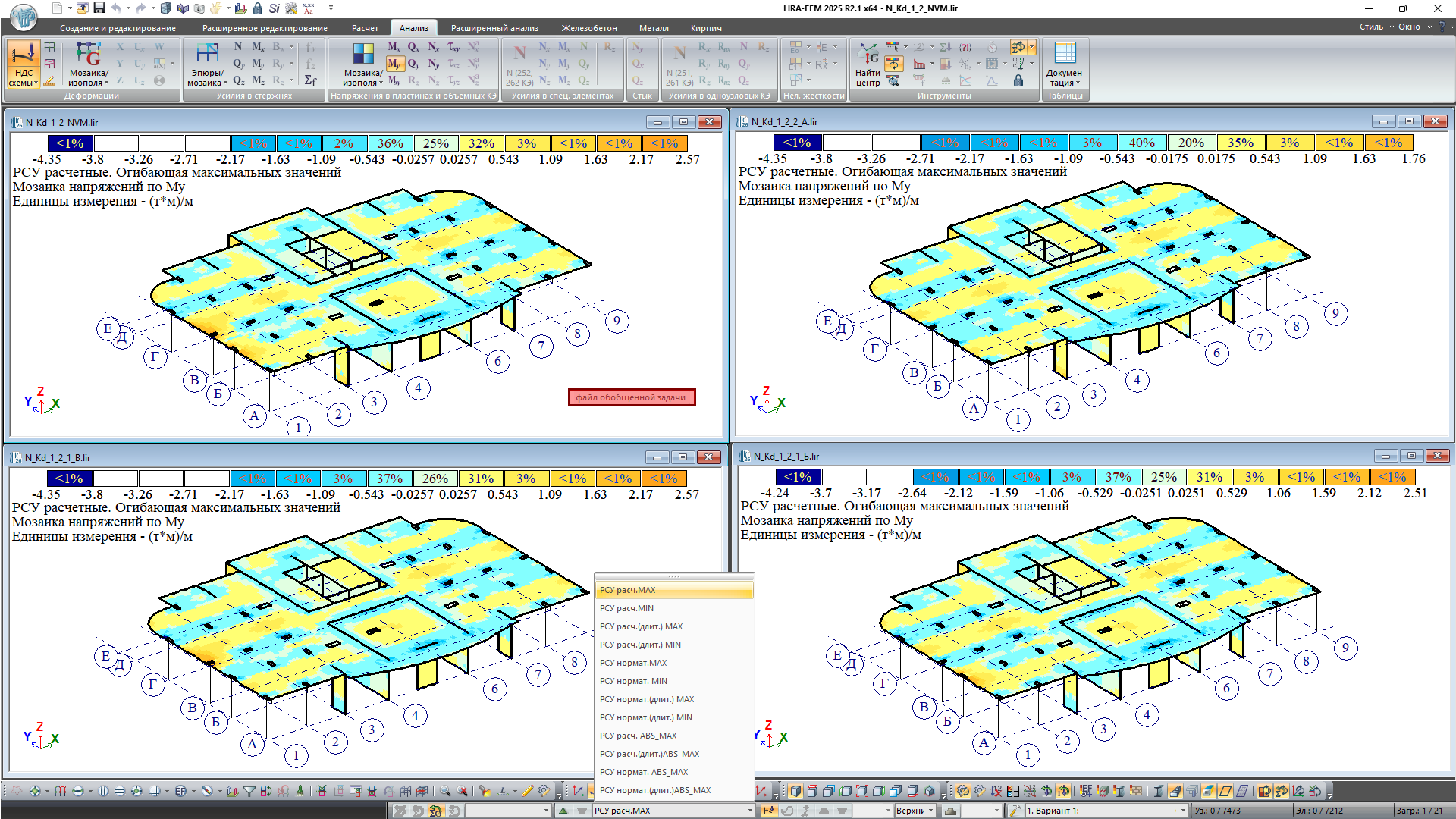

Пользователь создаёт интегрированную задачу для получения единых РСУ по этим трём задачам.
Таким образом, МЕТЕОР является универсальной системой интеграции задач, которая расширяет возможности прежней подсистемы «Вариация моделей» и позволяет более полно и гибко анализировать конструкции в различных условиях эксплуатации.
