Монтаж
Моделирование процесса возведения с учётом изменения конструктивной схемы в процессе монтажа, накопления монтажных напряжений, изменения свойств материалов во времени и др. факторов.
Возведение строительных конструкций — это сложный многоэтапный процесс, в ходе которого сооружение проходит через ряд промежуточных состояний, каждое из которых сопровождается изменением расчётной схемы, перераспределением усилий и деформаций. Игнорирование этих стадий может привести к существенным погрешностям в определении напряжённо-деформированного состояния как на этапе строительства, так и в эксплуатационной стадии.
Система Монтаж в составе LIRA-FEM позволяет выполнить полноценное компьютерное моделирование процесса возведения конструкций: от определения последовательности монтажных этапов до получения окончательного НДС с учётом накопленных напряжений. Система поддерживает как монтаж, так и демонтаж элементов конструкции, что позволяет моделировать реальные сценарии строительства, реконструкции и сноса.

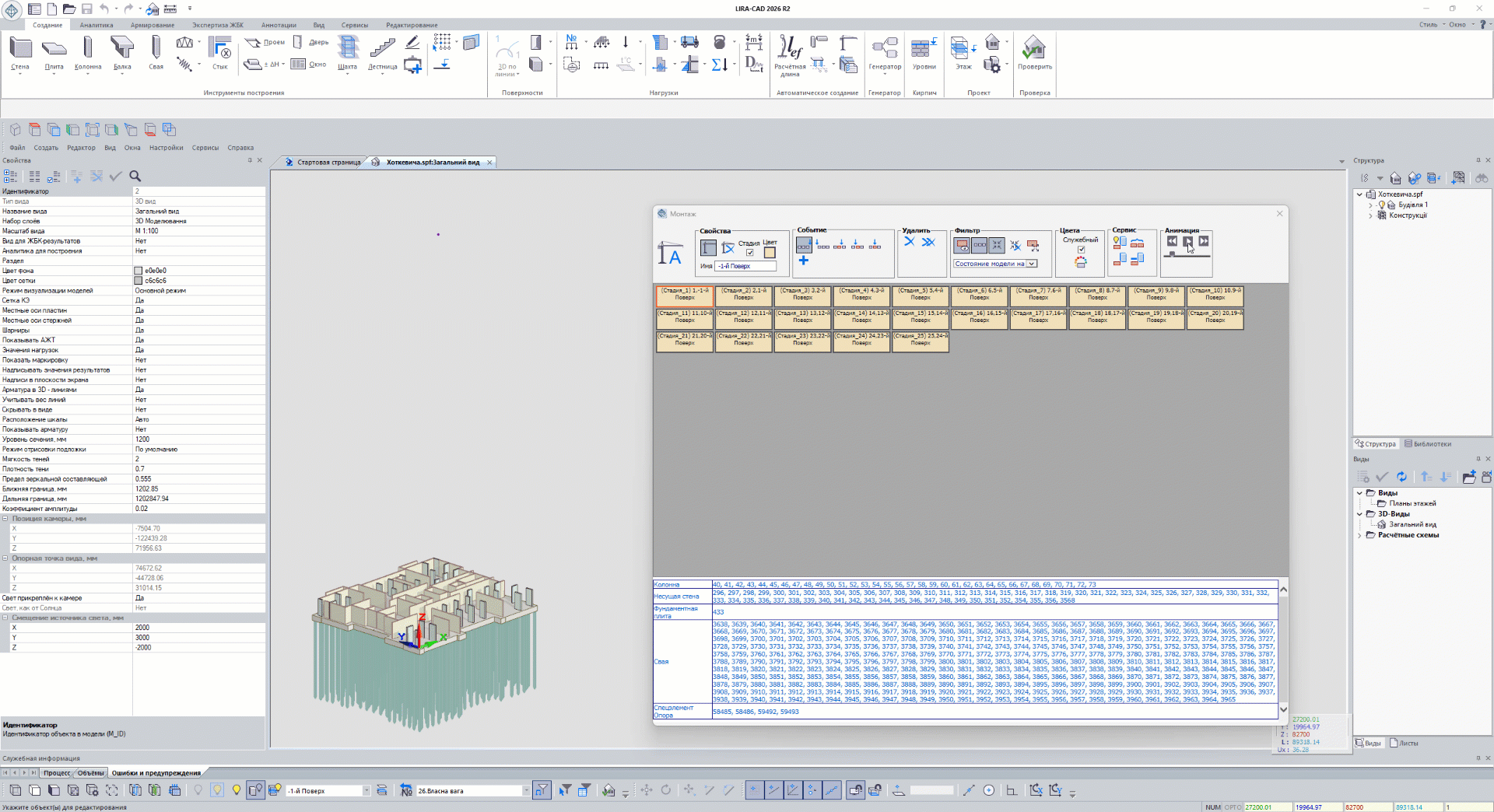

Монтажные стадии в LIRA-CAD
LIRA-CAD предоставляет удобные инструменты для определения поэтапности возведения конструкций непосредственно в среде BIM-проектирования. Монтажные стадии могут быть созданы автоматически или вручную — в зависимости от сложности объекта и требований расчёта.
Формирование монтажных стадий:
- по этажам — для типовых многоэтажных зданий;
- по отдельным конструктивным элементам и нагрузкам — для детального моделирования нетиповых или сложных конструктивных схем.
Корректировка очерёдности монтажа:
После автоматического формирования стадий инженер может вручную скорректировать последовательность монтажа отдельных элементов в соответствии с реальным технологическим регламентом.
Классификация нагрузок:
Для каждой нагрузки определяется её принадлежность к конкретной монтажной стадии либо статус постадийной — то есть той, что прикладывается уже после завершения возведения конструкции.
Подготовленные в LIRA-CAD исходные данные передаются в LIRA-FEM, где выполняется непосредственно расчёт модели с учётом постадийного возведения. При этом после передачи данные остаются гибкими — в LIRA-FEM есть возможность редактировать, добавлять или удалять монтажные стадии, уточняя расчётную модель без необходимости возвращаться в LIRA-CAD.

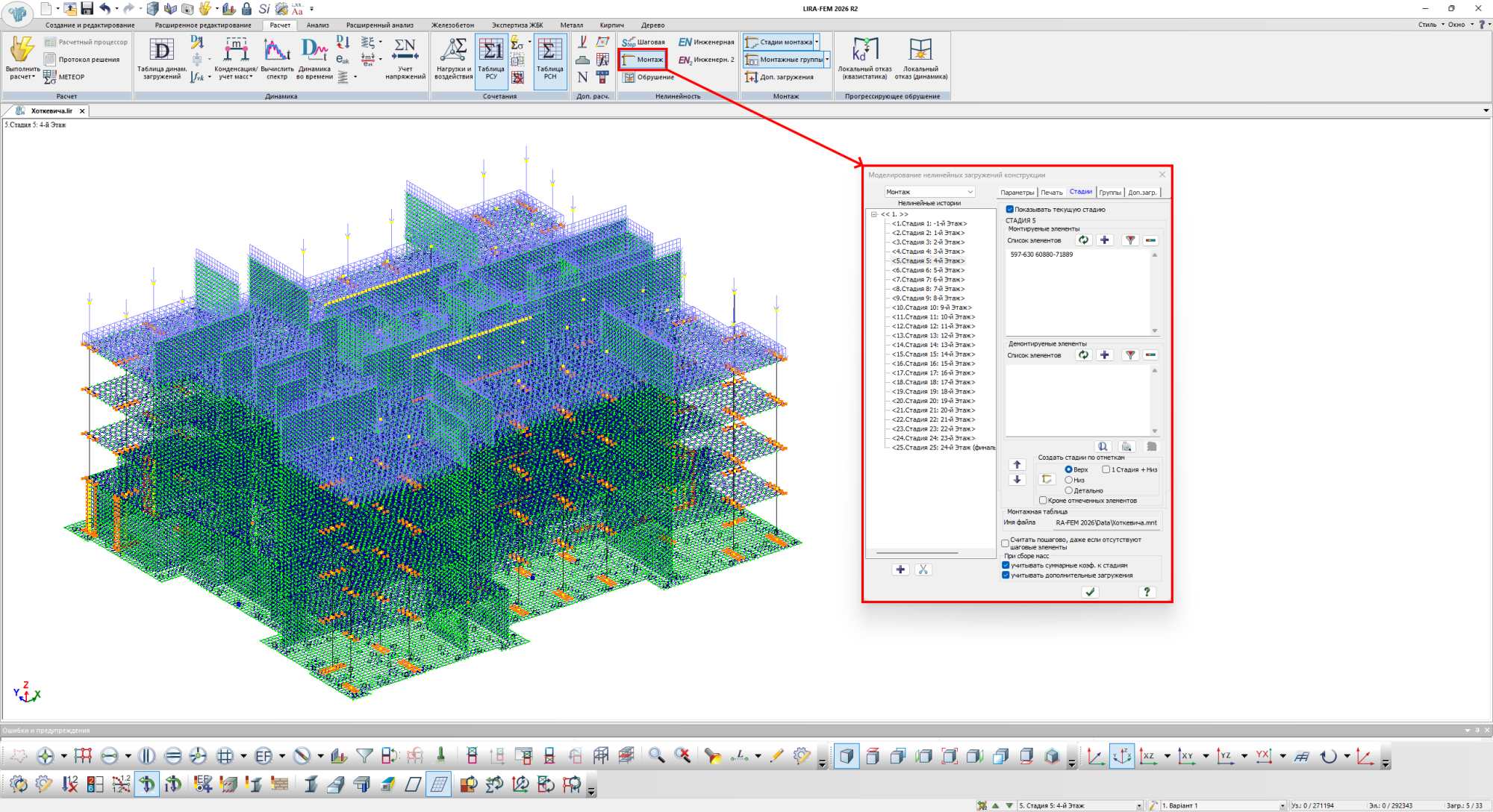

Монтажные стадии в LIRA-FEM
Помимо редактирования переданных стадий, в LIRA-FEM предусмотрено и самостоятельное создание монтажных стадий — автоматически по высотным отметкам или вручную, путём выделения необходимых конечных элементов.
Ручное выделение конечных элементов особенно удобно для решения специфических задач — например, моделирования прогрессирующего обрушения конструкции вследствие внезапных ударных нагрузок или локальных разрушений, когда стадия демонтажа не соответствует типовой логике возведения и требует точечного определения элементов, исключаемых из расчётной схемы.
Расчёт
После задания всех исходных данных выполняется расчёт с использованием нелинейного процессора, что позволяет корректно учесть изменение расчётной схемы, перераспределение усилий и накопление деформаций на каждом этапе возведения (или демонтажа) конструкции.

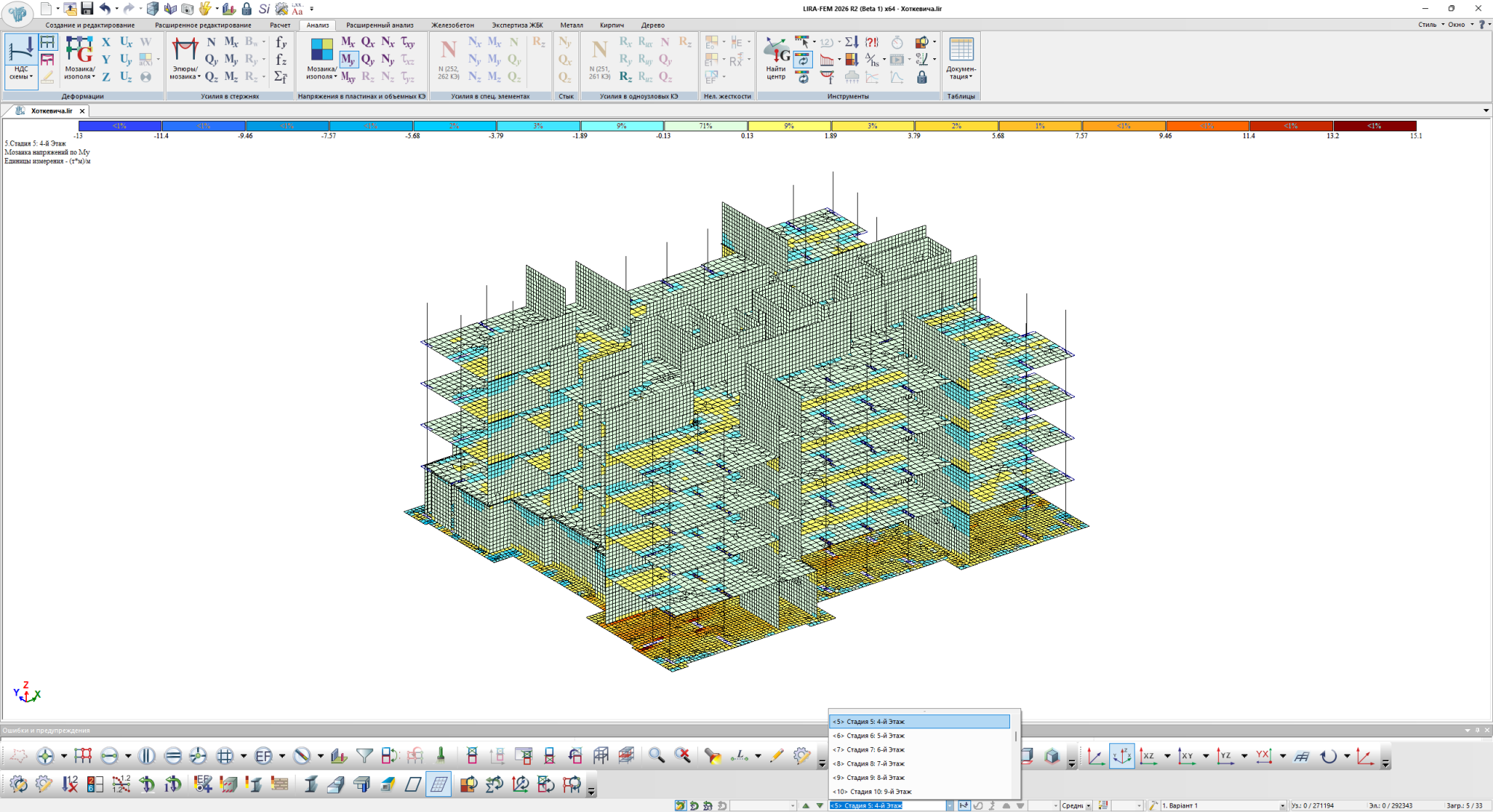

Результаты
По результатам расчёта получаем напряжённо-деформированное состояние (НДС) модели здания после каждой стадии монтажа или демонтажа, что позволяет отследить поведение конструкции на всех этапах её жизненного цикла — от возведения до возможных внештатных воздействий.
