Графическая среда моделирования и анализа LIRA-FEM (ВИЗОР)

ВИЗОР — это универсальная среда для работы с расчётными моделями в составе LIRA-FEM, которая охватывает все этапы их подготовки и анализа. Она обеспечивает импорт и экспорт моделей, создание и редактирование расчётной модели, контроль качества её подготовки, анализ результатов расчёта и автоматизированное формирование технической документации.

Импорт/экспорт моделей и интеграция с LIRA-CAD

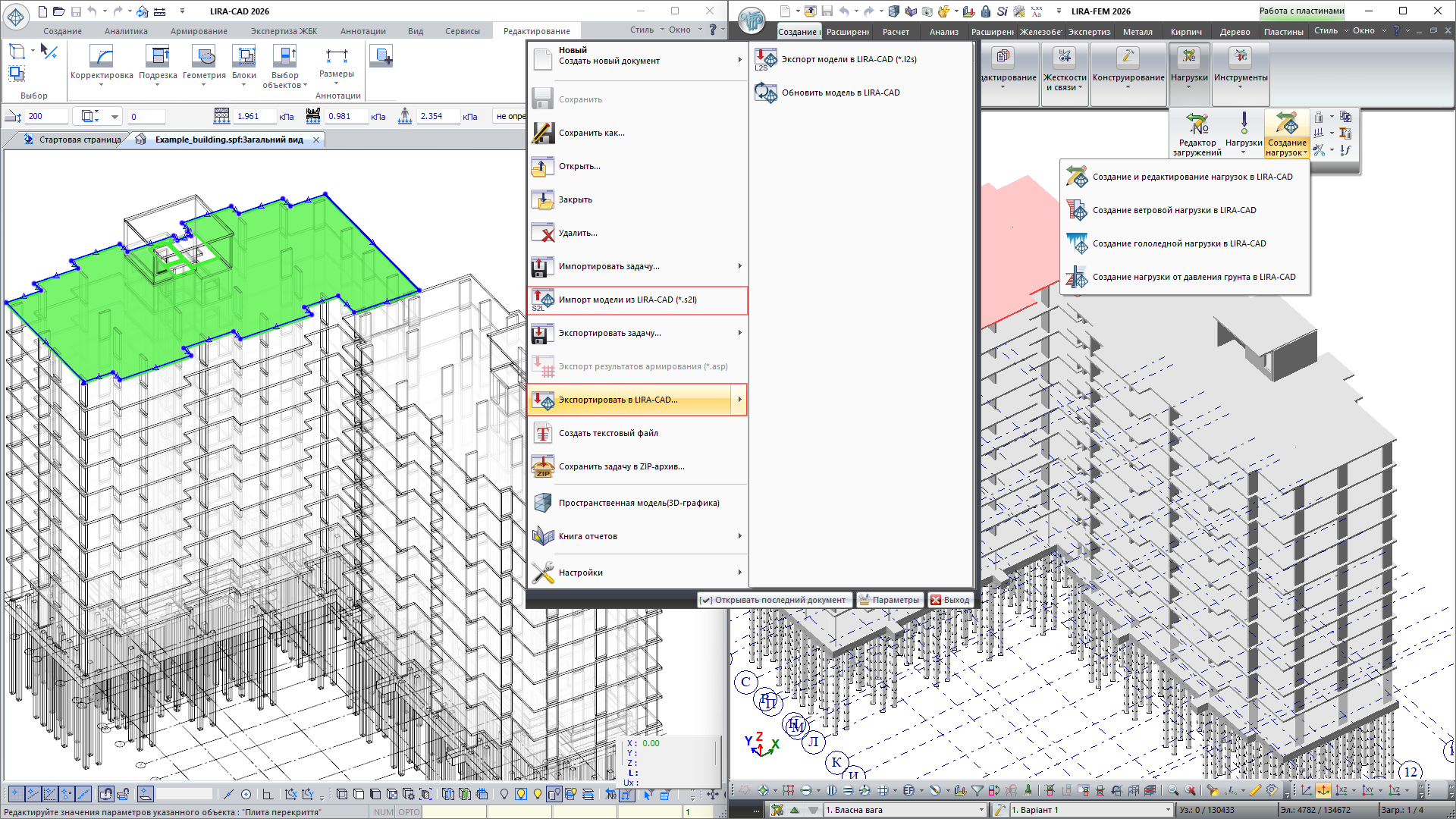

Импорт и экспорт моделей между LIRA-CAD и ВИЗОР

ВИЗОР поддерживает импорт моделей и геометрии из форматов *.ifc, *.dxf, *.stp, *.LiraKM, *.mdb, *.msh, *.stl, *.obj, *.sli и других специализированных форматов обмена данными.

Тесная интеграция с LIRA-CAD обеспечивает двусторонний обмен данными между CAD-моделью и расчётной моделью. Поддерживается импорт аналитической модели и связанных с ней расчётных данных в формате *.s2l, а также обновление модели LIRA-CAD на основе изменений, внесённых в ВИЗОР.

Реализован двусторонний обмен данными с Tekla Structures и интеграция с Autodesk Revit.

Создание и корректировка расчётной модели

ВИЗОР предоставляет широкий набор инструментов для создания, визуального контроля и корректировки конечно-элементных и суперэлементных моделей строительных конструкций и сооружений любого уровня сложности.

Автоматическое формирование стадий монтажа на основе высотных отметок. Мозаики монтажных групп

Система позволяет формировать адекватные расчётные модели с использованием стержневых, пластинчатых, оболочечных, объёмных и специальных конечных элементов, задавать физико-механические свойства материалов, связи, статические и динамические нагрузки, а также взаимосвязи между нагружениями для автоматического формирования расчётных сочетаний и определения наиболее неблагоприятных комбинаций воздействий.

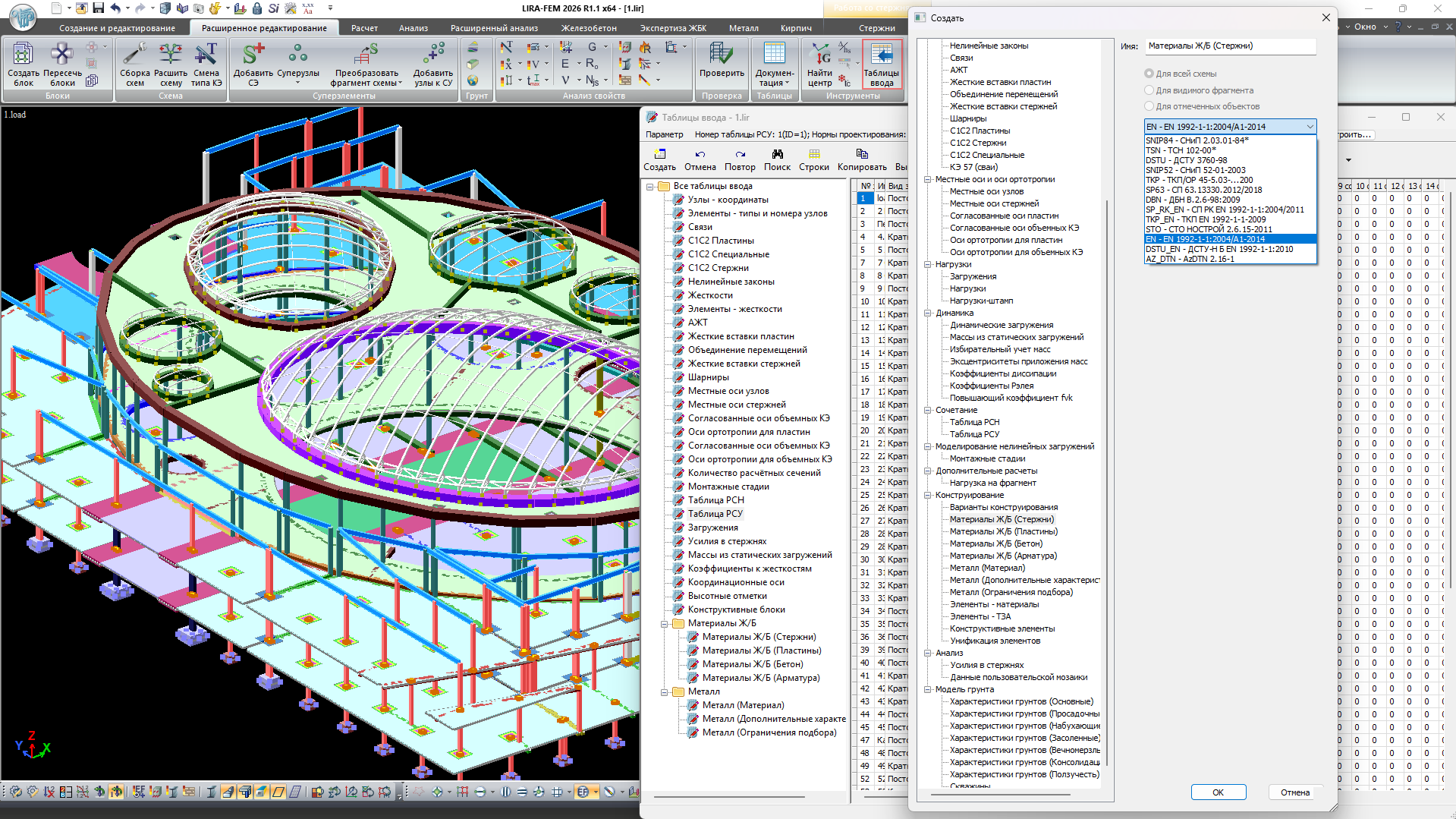

Таблицы ввода являются альтернативой графическому интерфейсу. Этот инструмент предназначен для быстрого создания схем по текстовым таблицам, массового редактирования и обновления параметров расчётной модели в табличном формате. Также он автоматизирует обмен информацией с другими программами благодаря поддержке LIRA-FEM API.

Для больших расчётных схем предусмотрены средства работы с фрагментами модели и локального анализа отдельных конструктивных элементов и узлов, что значительно упрощает работу со сложными пространственными системами.

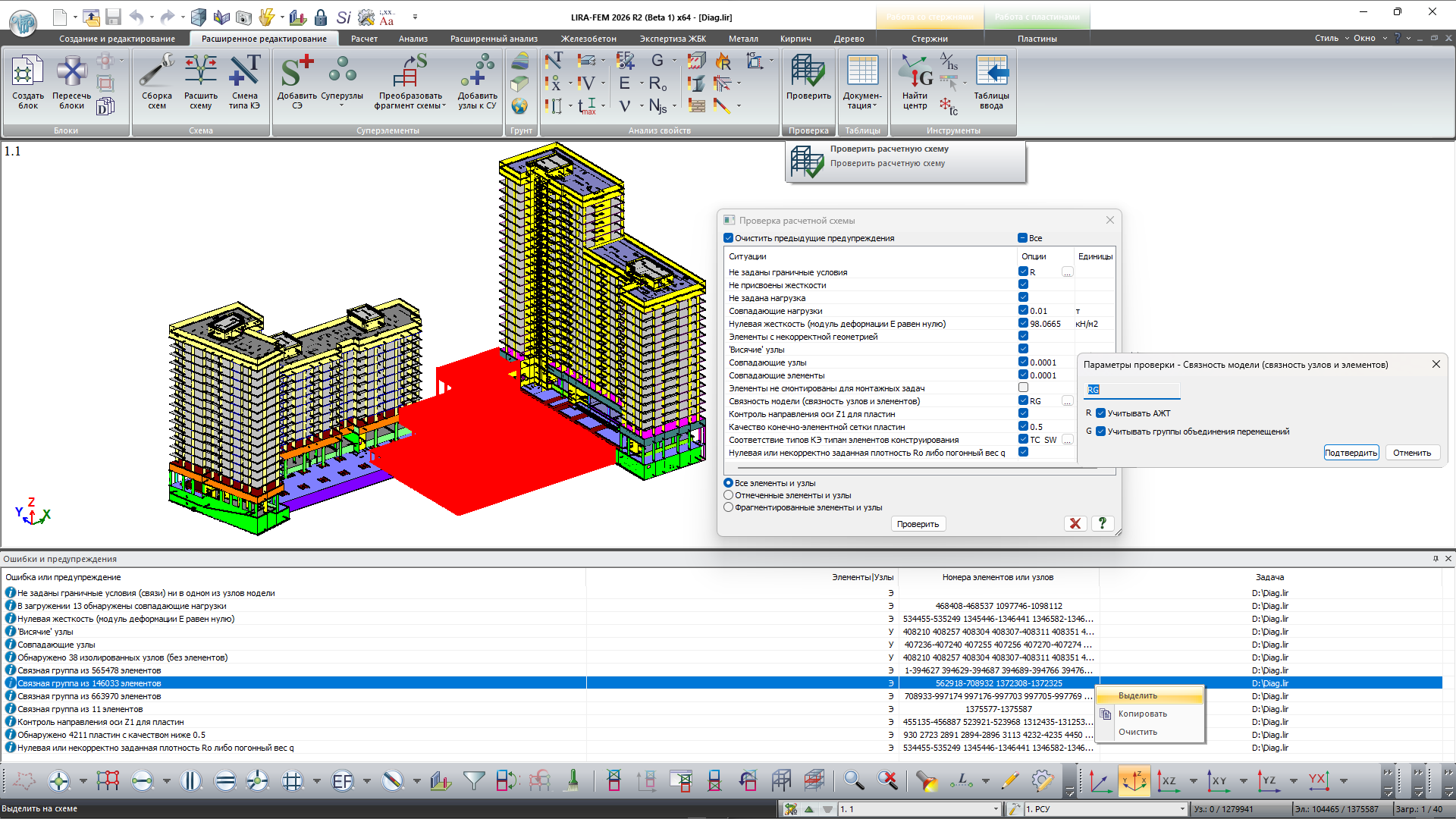

Для проверки качества подготовленной модели реализованы средства контроля геометрии, топологии, граничных условий, нагрузок и других параметров модели. Встроенные инструменты диагностики позволяют выявлять потенциальные ошибки моделирования ещё до запуска расчёта.

Современный интерфейс и высокая производительность

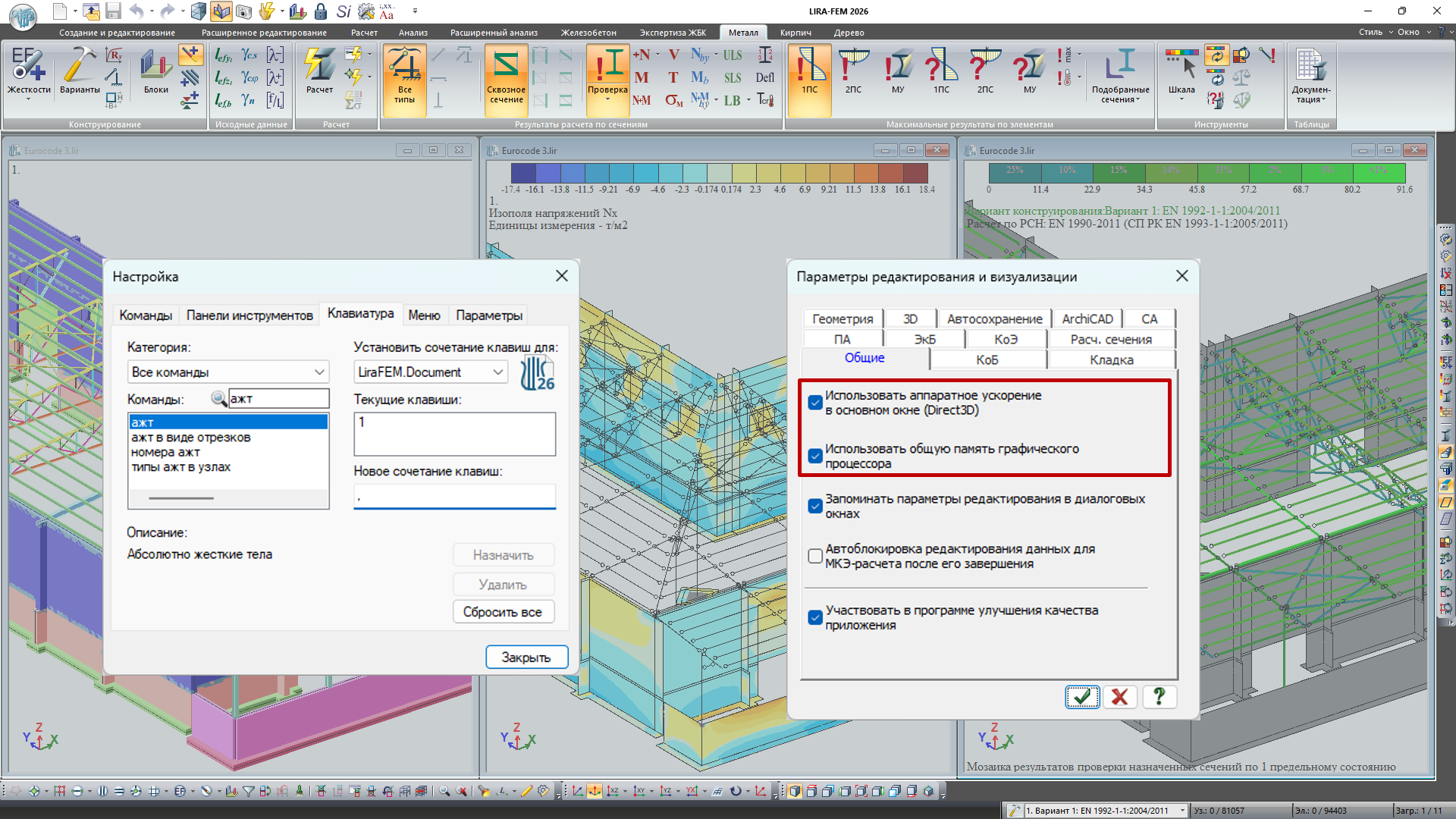

Ленточный интерфейс ВИЗОР с поддержкой DirectX, многооконностью и настраиваемыми горячими клавишами

Для обеспечения комфортной работы в ВИЗОР реализован ленточный интерфейс с возможностью настройки панелей инструментов, горячих клавиш и рабочего пространства пользователя. Настройки интерфейса могут быть сохранены и перенесены на другие рабочие станции.

Поддержка многооконного режима позволяет одновременно работать с разными представлениями модели, нагрузками и результатами расчёта, а использование технологии DirectX обеспечивает высокую скорость визуализации даже для больших расчётных схем.

Поддержка работы LIRA-FEM в операционных системах на любом языке и с любой локализацией

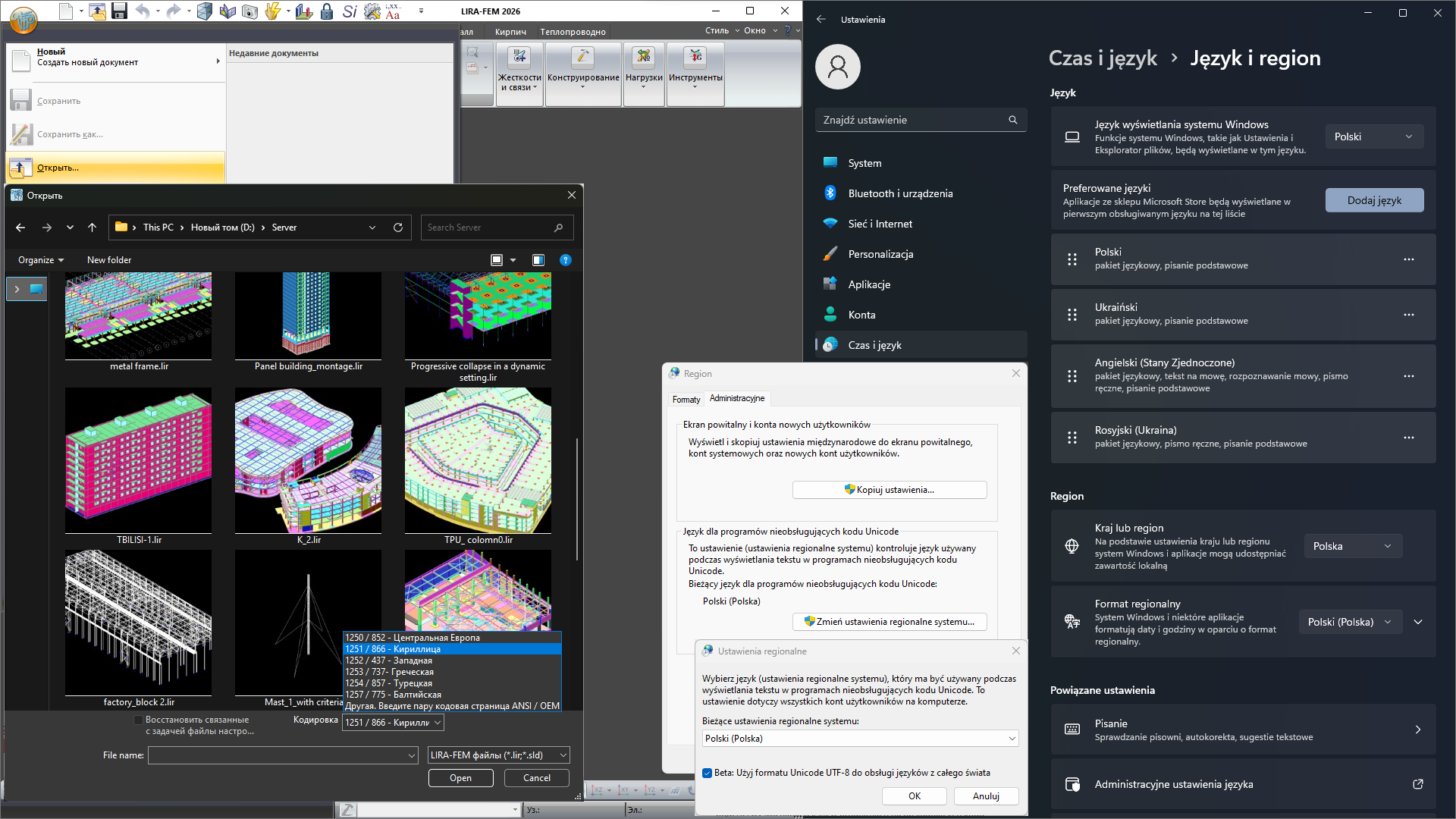

Программа поддерживает 4K-дисплеи, Unicode и многоязычный интерфейс, а также позволяет использовать различные системы единиц измерения на любом этапе создания модели и анализа результатов.

Интерфейс ВИЗОР предусматривает широкие возможности персонализации рабочей среды: настройку цветовой палитры для фона, элементов модели и мозаик результатов, выбор шрифтов и их размеров, определение путей к базовым каталогам для хранения исходных данных и результатов расчёта, а также параметров аппаратного или программного ускорения 3D-графики.

Система поддерживает неограниченную по количеству шагов команду отмены и повтора действий (Undo/Redo) на всех этапах подготовки модели и анализа результатов, а также автоматическое сохранение проекта и восстановление расчётной модели из внутренних файлов LIRA в случае аварийного завершения работы операционной системы или оборудования.

Анализ результатов расчёта

Непосредственно из ВИЗОР доступно управление параметрами расчётного процессора. А после завершения расчёта ВИЗОР предоставляет широкий набор инструментов для графического и табличного анализа результатов как для всей конструкции, так и для отдельных узлов, элементов и сечений.

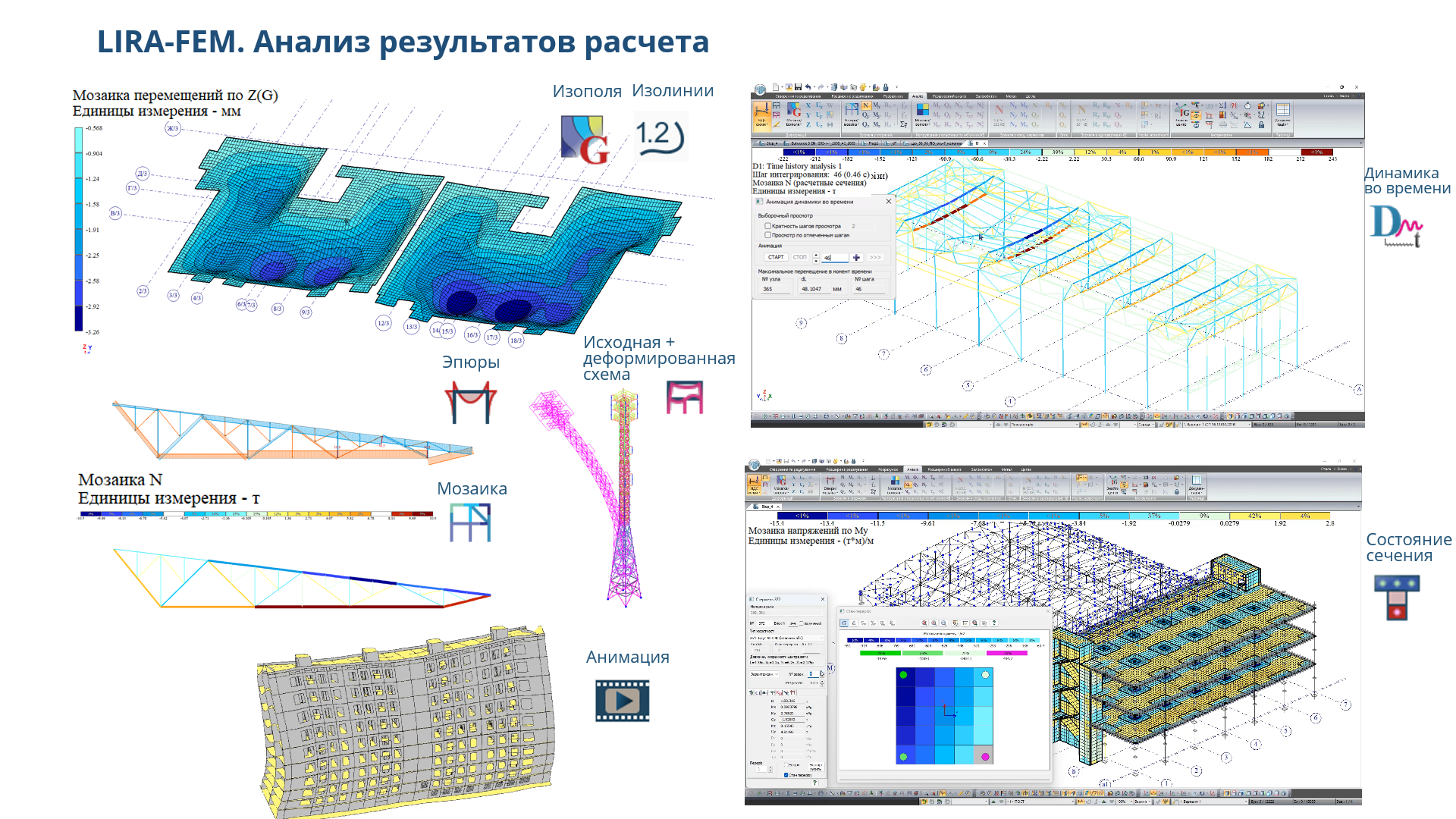

Для исследования напряжённо-деформированного состояния доступны изополя, изолинии, эпюры и мозаики перемещений, усилий, напряжений и деформаций, а также результаты по главным и эквивалентным напряжениям, прогибам и критериям разрушения.

Для более наглядного анализа реализовано построение деформированных схем, анимацию перемещений, форм собственных колебаний и форм потери устойчивости конструкции.

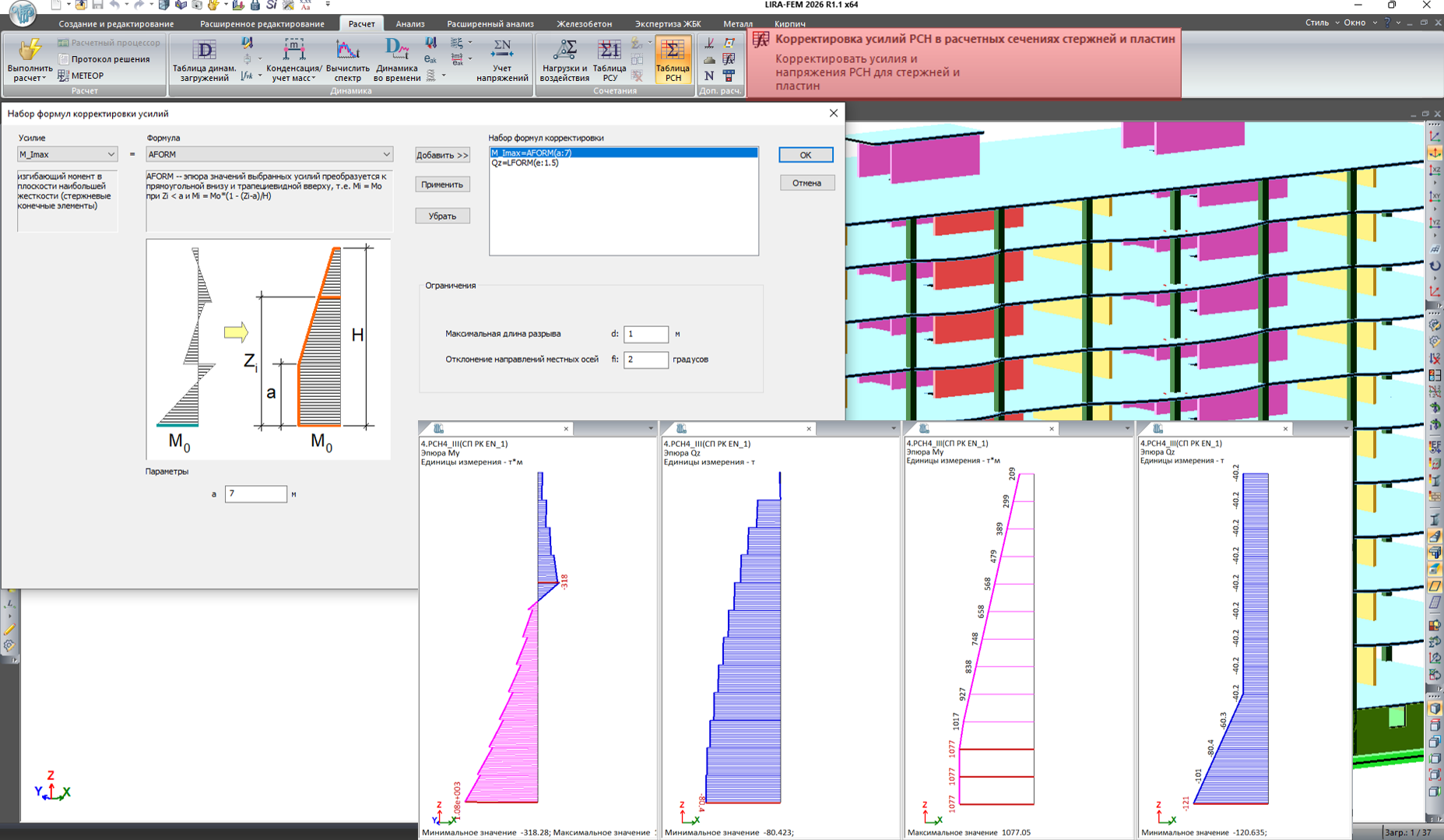

Для стержневых и пластинчатых элементов реализована корректировка усилий и напряжений расчётных сочетаний нагрузок (РСН) по набору правил (обнуление, обнуление малых значений, умножение на коэффициент, приведение эпюры к прямоугольной или трапециевидной форме), что позволяет учесть особенности расчёта пластических стен, задать коэффициенты ответственности для отдельных элементов и реализовать требования нормативных документов относительно минимальной обеспеченности несущей способности конструкций.

Анализ динамического поведения конструкций

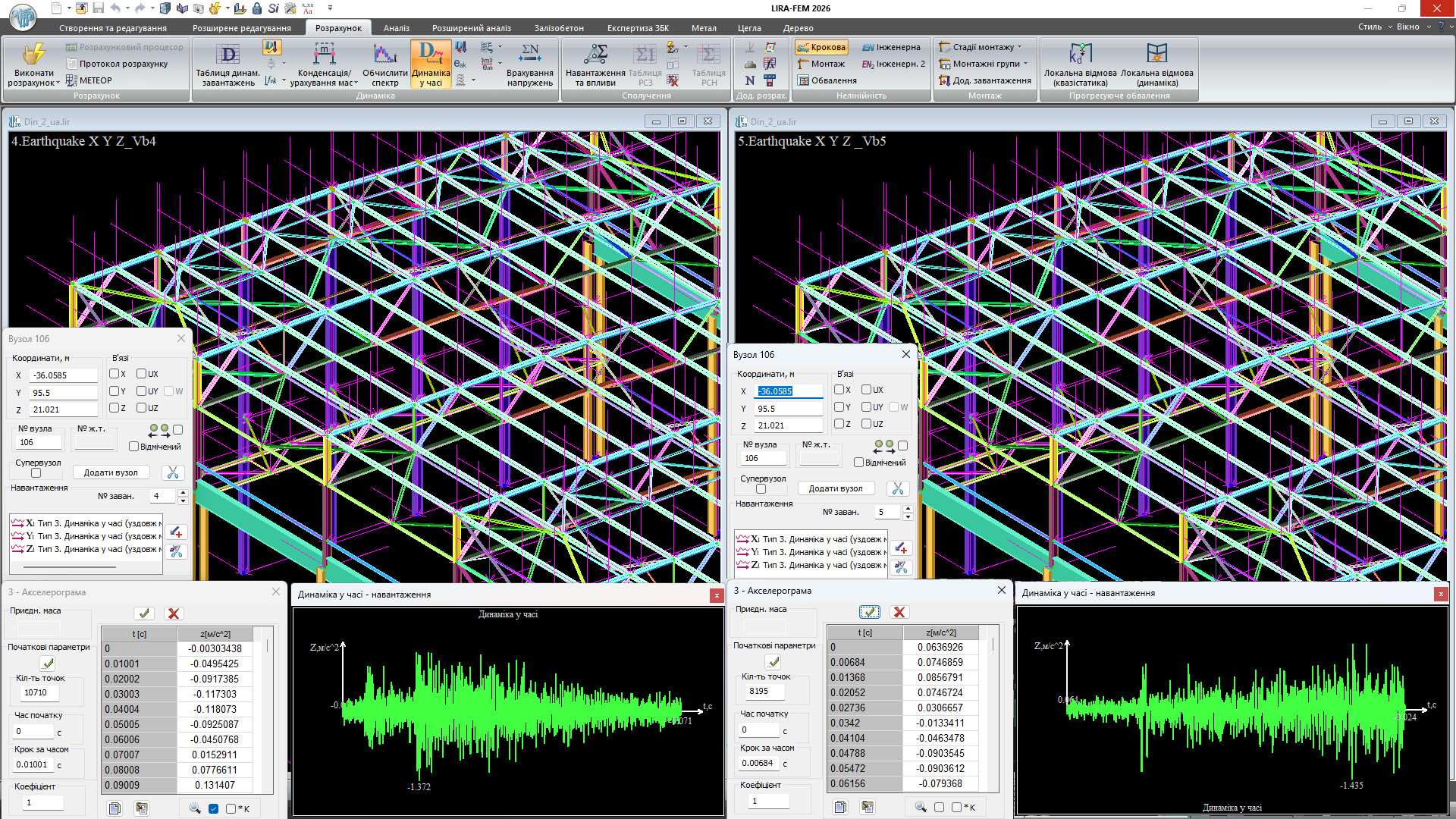

Подготовка исходных данных для расчёта прямым динамическим методом для нескольких динамических нагружений

Для задач динамики во времени ВИЗОР позволяет отображать результаты для каждого вычисленного момента времени в виде изополей, мозаик, эпюр и деформированных схем.

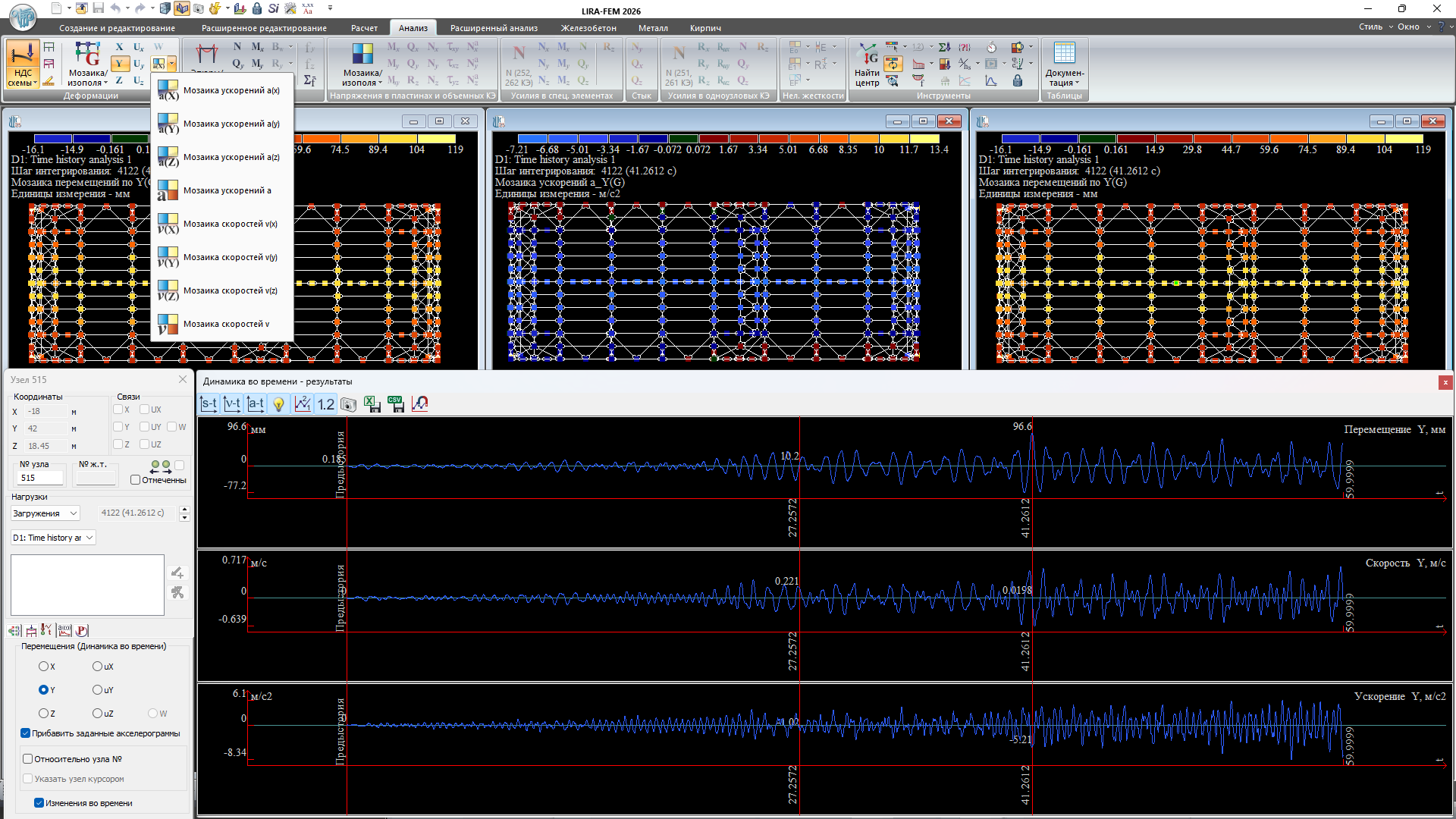

Мозаики ускорений и скоростей для всех узлов схемы для задач с расчётом динамики во времени

Для всех объектов расчётной модели могут быть представлены перемещения, скорости, ускорения, внутренние усилия и напряжения, а для каждого узла или элемента доступно построение графиков изменения этих параметров во времени.

Реализована также анимация динамики во времени, что позволяет наглядно исследовать реакцию сооружения на сейсмические, взрывные, ветровые и другие динамические воздействия.

Анализ нелинейного поведения конструкций

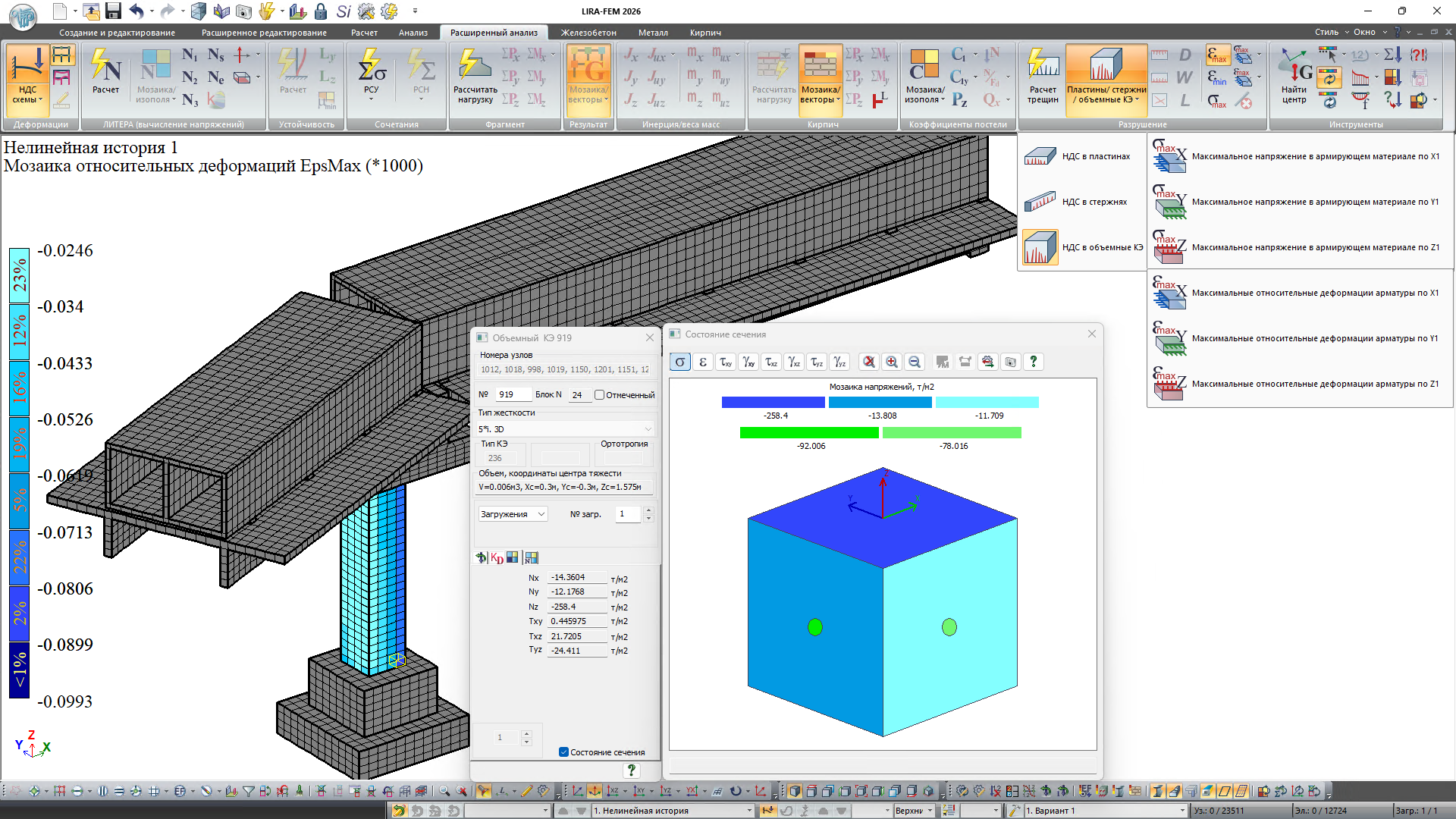

Мозаика параметров напряжённо-деформированного состояния в физически нелинейных объёмных итерационных конечных элементах

При учёте физической нелинейности ВИЗОР предоставляет инструменты для исследования работы конструкции за пределами упругой стадии и анализа процессов разрушения материала.

Для стержневых, пластинчатых и объёмных элементов доступен анализ напряжённо-деформированного состояния сечений, развития пластических деформаций, образования и раскрытия трещин, а также зон разрушения конструкции.

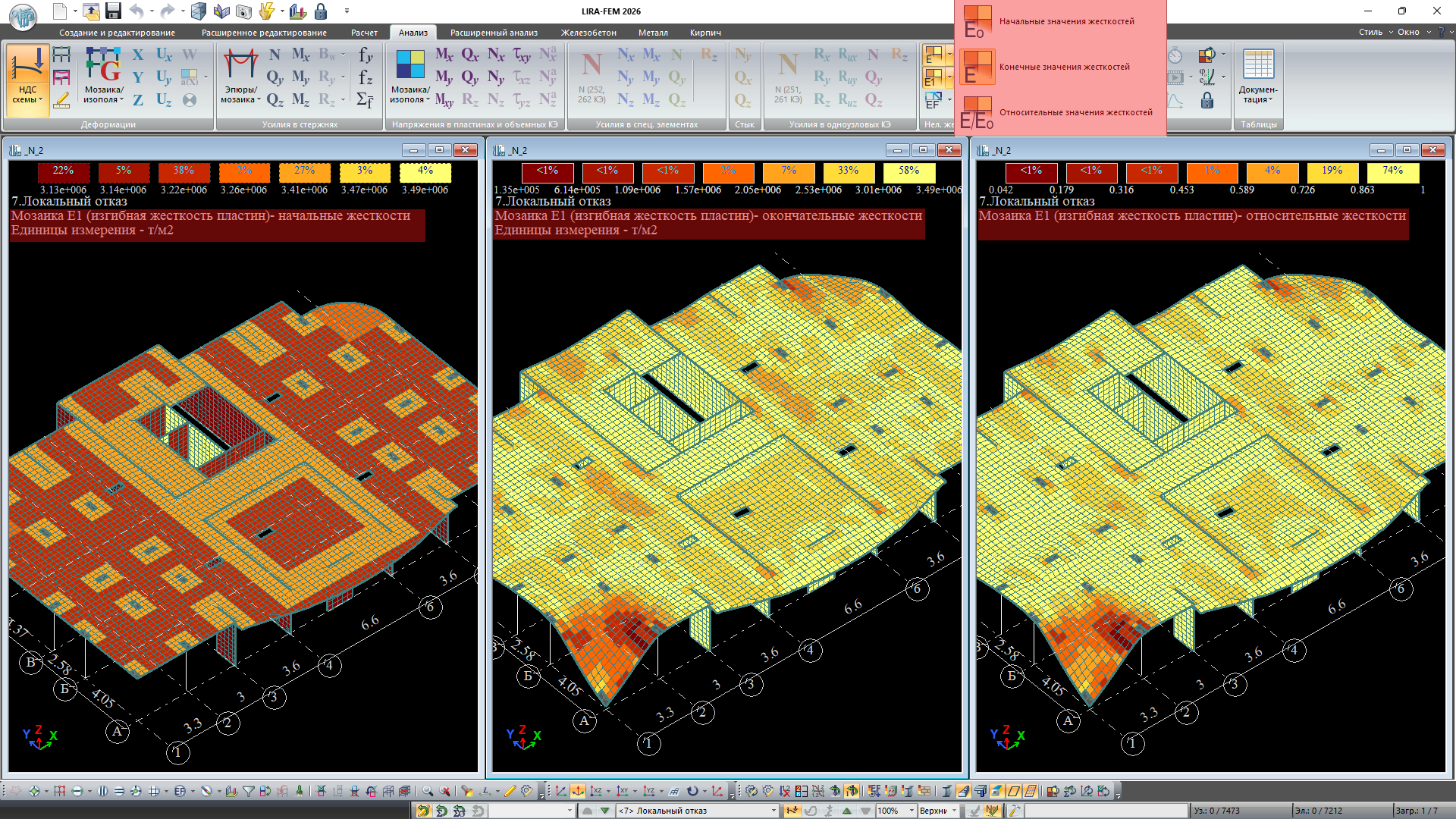

Начальное, конечное и относительное значение жёсткости на изгиб пластин вдоль согласованных местных осей X1

Графическое представление результатов позволяет детально исследовать процесс перераспределения усилий и оценивать реальную работу конструкции при предельных нагрузках.

Конструирование

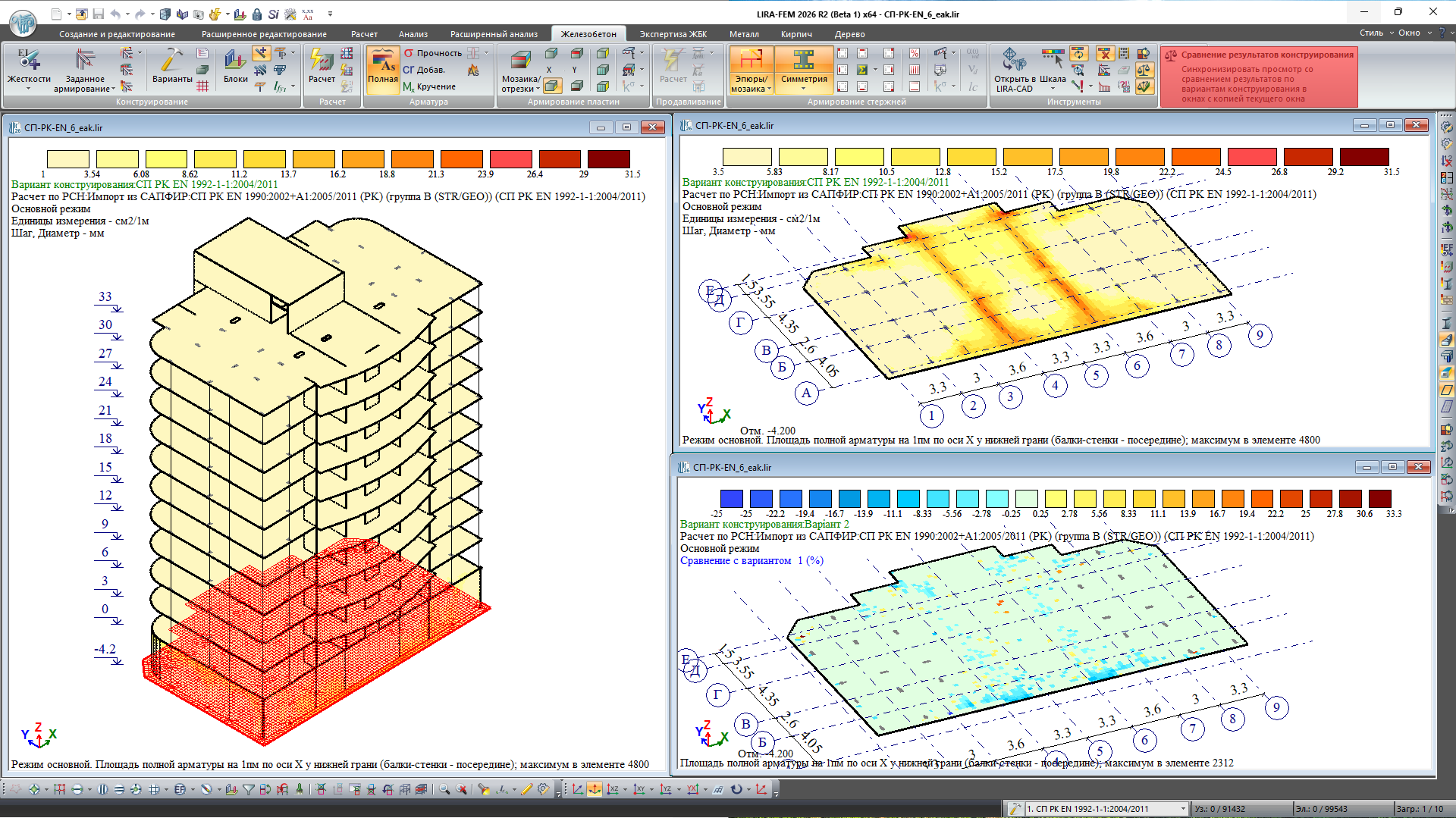

В состав ВИЗОР входят инструменты подготовки исходных данных и анализа результатов расчёта в соответствии с требованиями проектирования железобетонных, стальных, сталежелезобетонных, армокаменных и деревянных конструкций.

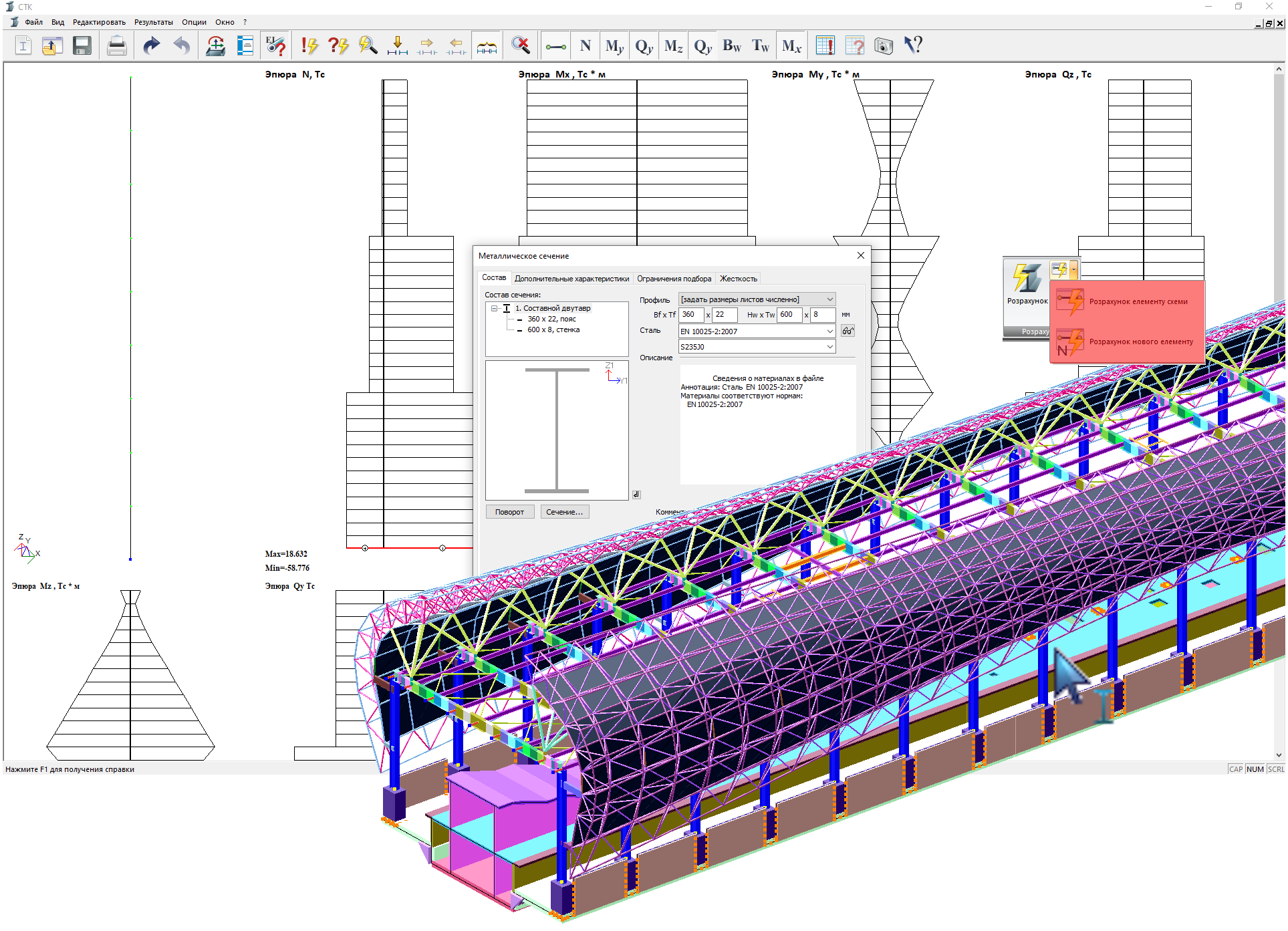

Получение детальных результатов расчёта элемента схемы в локальном режиме

При необходимости отдельные элементы могут быть переданы в специализированные локальные системы СТК, ЛАРМ и другие модули экосистемы LIRA для детального анализа и конструирования.

Экосистема LIRA включает специализированные системы расчёта и проектирования конструкций из различных материалов, а также модуль «Теплопроводность» для решения теплотехнических задач и анализа температурных полей.

Документирование результатов и Книга отчётов

Для подготовки технической документации ВИЗОР содержит интегрированную систему формирования отчётов и расчётных материалов.

Книга отчётов позволяет автоматически формировать структурированную документацию, которая может включать исходные данные, таблицы результатов, графические материалы, иллюстрации расчётной схемы и результаты анализа. При изменении модели или результатов расчёта содержимое отчёта может быть автоматически обновлено.

Результаты могут экспортироваться в распространённые текстовые, табличные и графические форматы для дальнейшего использования в проектной документации и экспертных заключениях.

Справочная система и обучающие материалы

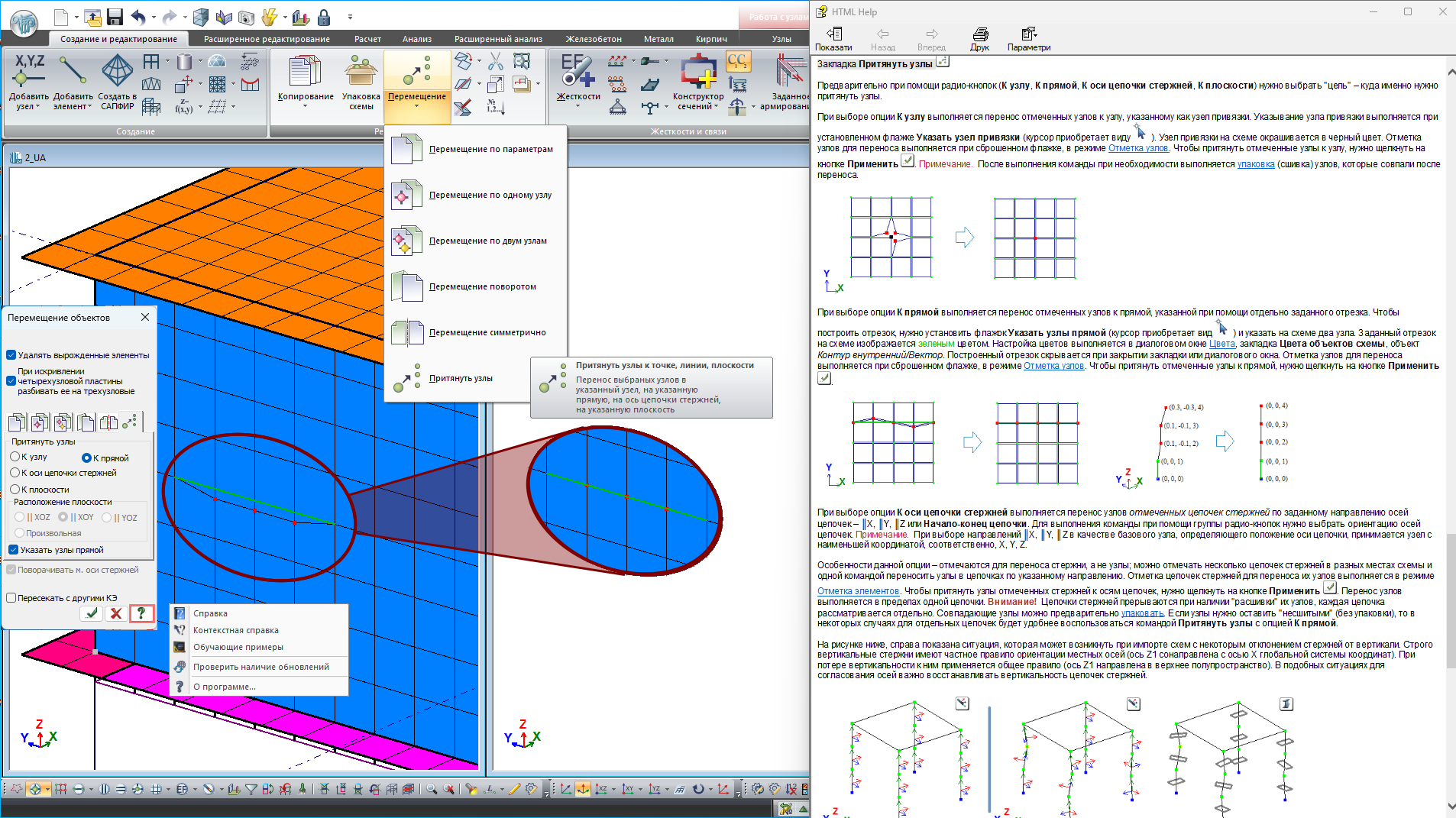

ВИЗОР содержит встроенную справочную систему с подробным описанием инструментов, а также обучающие материалы с примерами типовых расчётных моделей, которые помогают пользователю быстро освоить основные приёмы работы с программой.

Основные преимущества ВИЗОР

Единая среда, охватывающая все этапы работы с расчётной моделью — от импорта данных до формирования отчётной документации.
Глубокая двусторонняя интеграция с LIRA-CAD, Tekla Structures и Autodesk Revit, поддержка широкого набора форматов импорта/экспорта.
Мощные инструменты создания модели и контроля качества её подготовки.
Современный производительный интерфейс: ленточное меню, DirectX-визуализация, многооконный режим, поддержка 4K-дисплеев и многоязычность.
Гибкая персонализация рабочей среды и надёжность работы благодаря неограниченным Undo/Redo и автосохранению/восстановлению проекта.
Всесторонний анализ результатов: статика, динамика во времени, физическая и геометрическая нелинейность и другое.
Инструменты конструирования железобетонных, стальных, сталежелезобетонных, армокаменных и деревянных конструкций с передачей данных в специализированные модули (СТК, ЛАРМ).
Автоматизированное документирование результатов через Книгу отчётов с возможностью автообновления содержимого при изменении модели.
Встроенная справочная система и обучающие материалы для быстрого освоения программы.
