Компоненты технологии ВIM

Реализован импорт моделей ETABS в формате *.e2k с поддержкой двух сценариев:

• импорт в расчетную модель для уже триангулированных схем;
• импорт в физическую модель для передачи конструктивных объектов без разбивки на конечные элементы.

Передаются геометрия, расчетные параметры и основные характеристики схемы, что снижает трудоемкость подготовки модели и упрощает сравнительный и верификационный анализ.

Актуализирована интеграция с Rhino 8 (Grasshopper). Реализована привязка к конкретному проекту, предусмотрены: автоматическое обновление информационной модели, синхронизация данных по запросу, а также возможность временного отключения синхронизации при выполнении длительных операций с моделью на стороне Grasshopper.

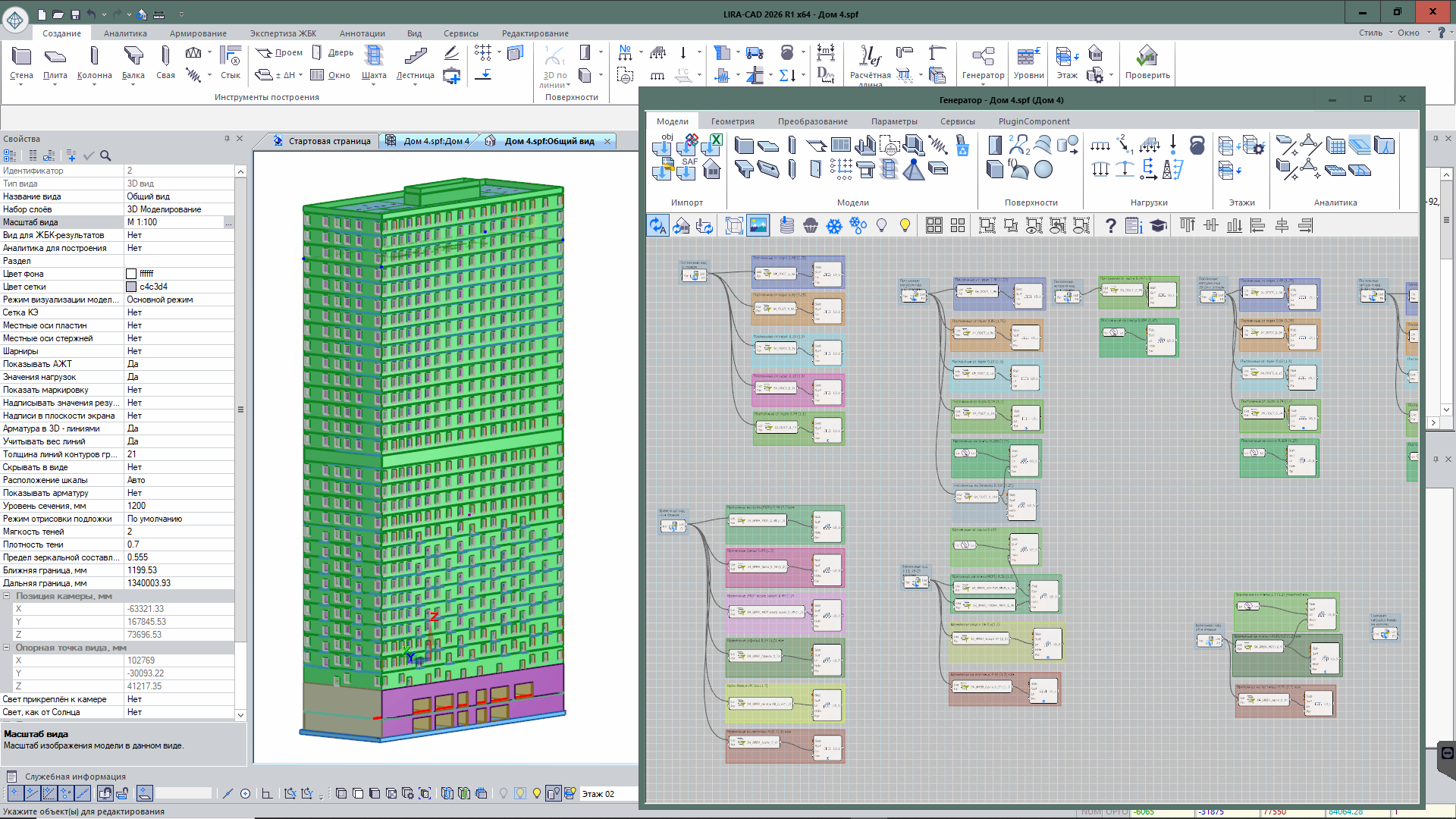

Выполнено обновление системы Генератор, в котором значительно увеличена скорость работы.

Кроме того, добавлены новые функции для повышения удобства работы:

• возможность сворачивания окна Генератора;
• автоматическое масштабирование к последнему редактируемому фрагменту алгоритма при открытии диалогового окна;
• возможность выполнить выравнивание нодов на холсте;
• возможность выполнить копирование нодов из проекта в проект;
• разлиновка холста для удобной работы с алгоритмом;
• улучшена группировка нодов;
• возможность переносить/дублировать связи на другие входы нодов.

Новые ноды Генератора

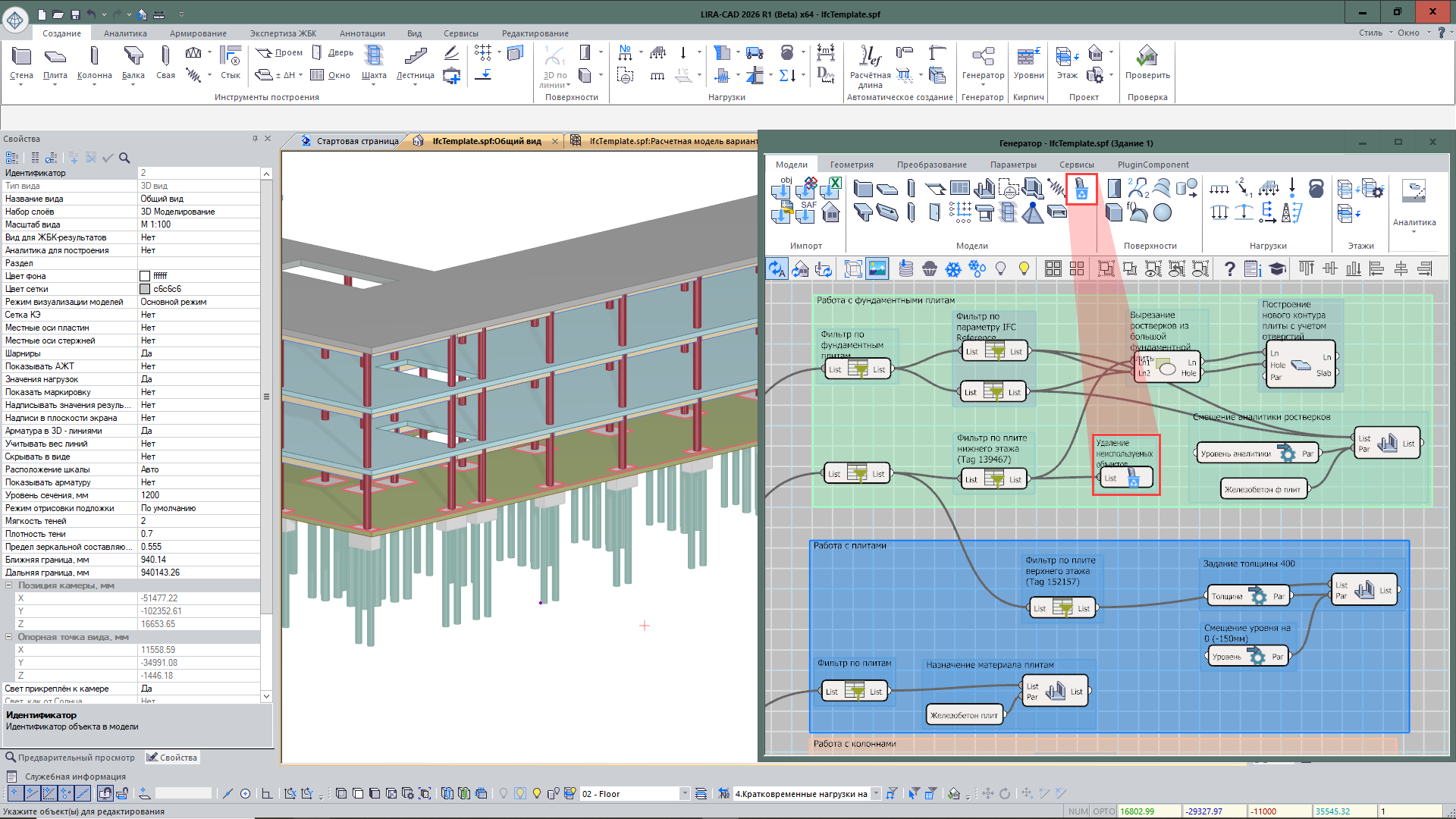

• Исключить объекты из проекта — нод, который устанавливает объектам признак «Не использовать в проекте». Такие объекты не отображаются в графическом пространстве LIRA-CAD и не участвуют в расчетной модели.

• Спецнагрузка — нод, который задает параметры специальной нагрузки на те объекты, что были поданы на вход.
• Крайние и средняя точки линии — получение точек в начале, конце и середине кривой.

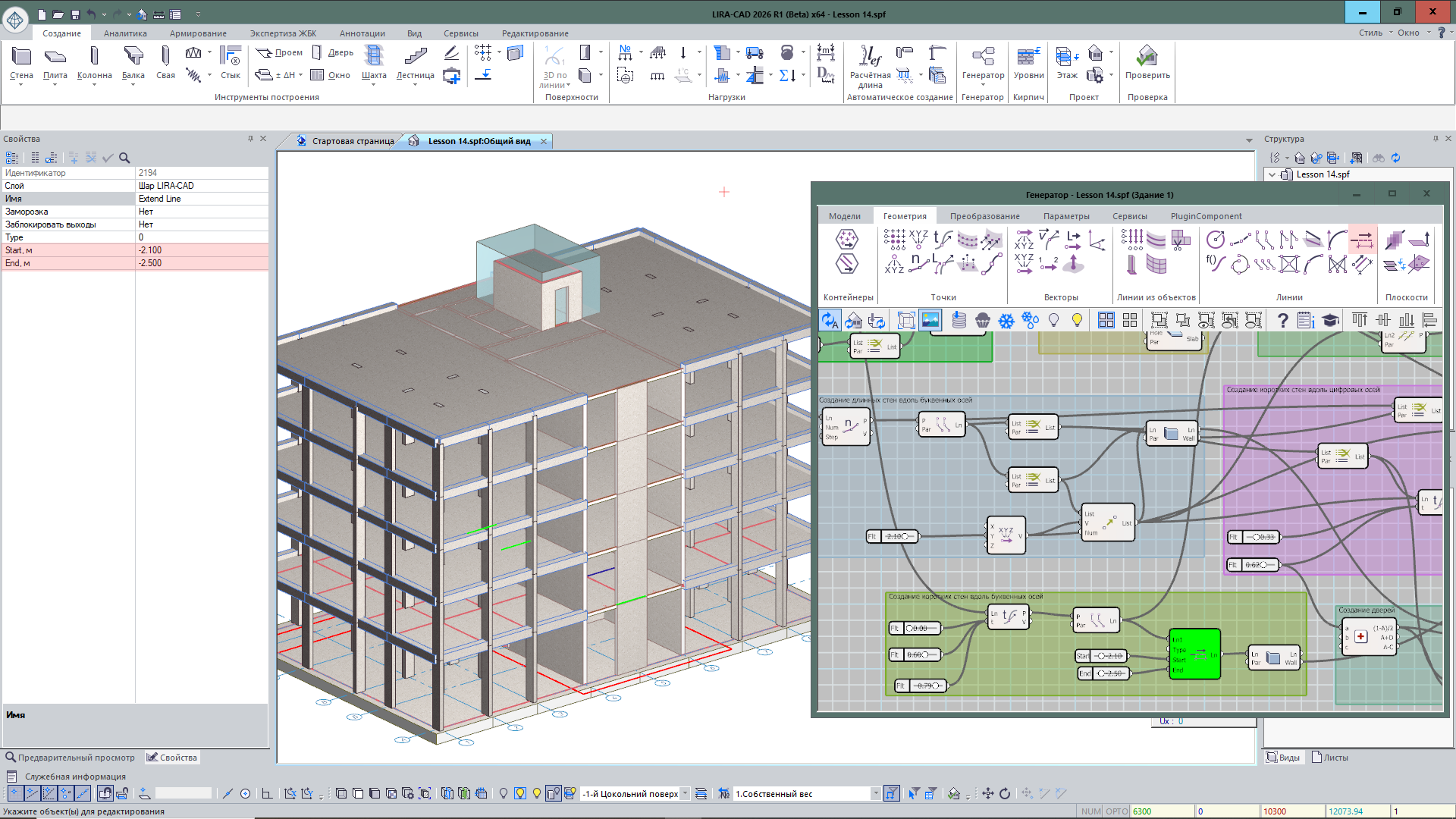

• Удлинить полилинию — позволяет увеличить длину полилинии на заданное значение - в начале или в конце кривой.

• Линия по вектору — создание линии заданной длины из указанной точки вдоль вектора, указывающего направление.
• Разделить линию на сегменты — нод, позволяющий разделить кривую на заданное число сегментов или с указанным шагом.
• Длина линии — определение длины линии.
• Расстояние между линиями — определение максимального или минимального расстояния между линиями.
• Расстояние до линии — определение ближайшего расстояния от точки до линии.
• Разрезать объекты по уровням этажей — автоматическое разделение элементов по этажным уровням, если их геометрия по высоте выходит за границы одного этажа.

Усовершенствование существующих нодов

• Для нода Туннель реализован ряд улучшений, расширяющих возможности передачи данных в графе. Теперь имя туннеля можно задавать не только по номеру, но и в виде произвольного пользовательского наименования, отражающего характер передаваемых данных.
• После создания входного нода Туннель с заданным именем выходной нод можно быстро добавить через контекстное меню, где отображается список всех туннелей, уже созданных в проекте. Также расширен состав передаваемых данных: нод поддерживает передачу не только объектов, но и числовых параметров.
• Для объектов, импортированных из IFC, добавлена возможность фильтрации по параметрам, записанным в исходном IFC-файле. Это позволяет быстрее находить и анализировать элементы модели по их атрибутивным данным.
• Улучшена работа с DWG-подложками: если файлы расположены в одной папке, для группы выбранных нодов теперь можно одновременно указать новый путь размещения. Ранее при изменении расположения большого количества DWG-файлов требовалось вручную выбирать каждый файл и задавать актуальный путь отдельно. Теперь достаточно выбрать группу подложек и назначить для них новую папку одним действием.
• Добавлена возможность формировать пространства по замкнутым полилиниям из DWG-подложек, что упрощает создание помещений и ускоряет подготовку модели на основе чертежных данных.
• Для нода Surf расширены параметры построения и обработки поверхности. Добавлена возможность формировать поверхность не только по сплайнам, но и по ломаной полилинии, что позволяет корректно описывать модели сложной ломаной формы. Также реализована настройка линии пересечения поверхности с плоскостью: пользователь может указать, по какой модели она должна формироваться — физической или аналитической.
• В нод Кинематическая поверхность добавлен параметр Материал, позволяющий назначать материал формируемой поверхности непосредственно при её создании.
• В ноды Дверной проем и Оконный проем добавлен параметр формирования стержневого аналога в стене.

Обновлен импорт формата SAF: добавлена поддержка новых данных по описанию поперечных сечений балок, колонн и других стержневых элементов.

Усовершенствован импорт BIM-модели из IFC.

• Поэтапный импорт модели: Реализована возможность загружать модель частями: сначала одни типы объектов, затем — другие. Это удобно при работе с крупными BIM-моделями и формировании расчетной схемы.

• Обновление выделенных объектов из IFC: Добавлена функция обновления выделенных объектов (свойств и геометрического положения) по данным из IFC-файла без повторного импорта всей модели, что помогает поддерживать актуальность проекта и синхронизацию с BIM-средой.

• Размещение зданий по слоям: При импорте IFC-файла, содержащего несколько зданий, каждое здание автоматически размещается на отдельном слое, что упрощает фильтрацию и навигацию по модели.
• Выбор зданий для импорта: Если IFC содержит несколько зданий, теперь можно выбрать, какие именно из них необходимо импортировать в проект.
• Улучшен импорт объектов, которые находятся в блоках IFC.
• В диалоге Настройки импорта IFC столбцы с редактируемыми параметрами выделены голубым цветом, что позволяет пользователю быстро определить доступные для изменения значения.
• На вкладку Сечения добавлены столбец Тип объекта и GUID объекта, позволяющие выбрать тип объекта (балка, колонна, свая) для каждого импортируемого сечения.
• Расширен набор импортируемых параметров для объекта IfcSpace / Помещение.
• Добавлена поддержка импорта объекта IfcSite и связанных с ним параметров IFC-модели.

Также усовершенствован экспорт BIM-модели в IFC.

• При экспорте из САПФИР в IFC дополнительно записываются идентификаторы объектов IfcGUID и ID, что обеспечивает точное сопоставление элементов при повторном импорте модели.
• При экспорте в IFC моделей с капителями обеспечено корректное формирование геометрии капителей, подрезаемых по периметру плит и повторяющих их габариты.

Адаптирован плагин интеграции для Tekla Structures 2025 и LIRA-FEM 2026. Обновлены механизмы передачи аналитических моделей и дополнительных данных для последующего моделирования в LIRA-CAD, а также актуализации BIM-объектов.

Усовершенствованный обмен данными обеспечивает более точную передачу модели и повышает эффективность совместной работы.

Плагин для Revit 2026 обновлен для совместной работы с LIRA-CAD и LIRA-FEM 2026. Реализован корректный двусторонний обмен аналитическими моделями, расчетными характеристиками и физической моделью через IFC.

Добавлено запоминание настроек в диалоге Экспорт в LIRA-FEM 2026. При импорте аналитической модели из Revit обеспечено корректное формирование радиальных стен в LIRA-CAD в соответствии с исходной геометрией Revit.

Реализован инструмент автоматического сравнения конструктивных элементов Revit с моделью LIRA-CAD через формат IFC. Данное решение существенно сокращает объем ручного сопоставления сечений, толщин и изменений геометрии конструктивных объектов, а также обеспечивает корректное отображение этих данных в Revit.

В версии LIRA-FEM 2026 возможности взаимодействия с системой существенно расширены. Для автоматизации рутинных задач, построения сложных объектов и интеграции с внешним ПО в LIRA-FEM используется API на базе технологии COM.

Ключевые возможности API

• Автоматизация LIRA-CAD: создание пользовательских нодов для Генератора и разработка плагинов
• Таблицы ввода: программное управление данными расчетных моделей (импорт, корректировка, обновление) с помощью пользовательского интерфейса или программно, через технологию COM.
• Чтение и визуализация: функции для получения результатов расчета и их отображения в виде мозаик, изополей и эпюр непосредственно в окне схемы.
• Универсальность: поддержка любых языков, работающих с COM-объектами (C#, C++, Python, JavaScript (в т.ч. V8), VBScript и др.).

Расширения пользователя

Основное нововведение — загрузка модулей в адресное пространство процесса LIRA-FEM. Это дает внешним разработчикам доступ к закрытым ранее функциям API и позволяет расширять возможности программного комплекса.

• Кастомизация интерфейса: встраивание собственных команд и кнопок в ленту LIRA-FEM.
• Управление расчетным циклом: внедрение собственных данных в общую структуру задачи и интеграция специфических алгоритмов в "конвейер" расчетов.
• Автоматизация отчетности: добавление собственных разделов в Книгу отчетов, включая обновляемые таблицы CSV и снимки экрана.
• Разработка новых модулей: создан каркас для портирования приложений в виде расширений LIRA-FEM.

API LIRA-CAD и LIRA-FEM

Добавлены новые таблицы ввода для задания и корректировки данных расчетной модели:

• жесткость свай (КЭ 57);
• материалы для расчета железобетонных конструкций (стержни, пластины, бетон, арматура);
• материалы для расчета стальных сечений (материал, дополнительные характеристики, ограничения подбора);
• варианты конструирования;
• таблица РСУ;
• конструктивные элементы;
• унификация элементов;
• модель грунта (характеристики грунта: основные, просадочные, набухающие, засоленные, вечномерзлые, консолидация, ползучесть, скважины).

Для удобства работы добавлена древовидная структура разделов и возможность одновременно удалять, копировать, вырезать и вставлять несколько таблиц ввода.
