Что нового в создании чертежей в LIRA-FEM 2026

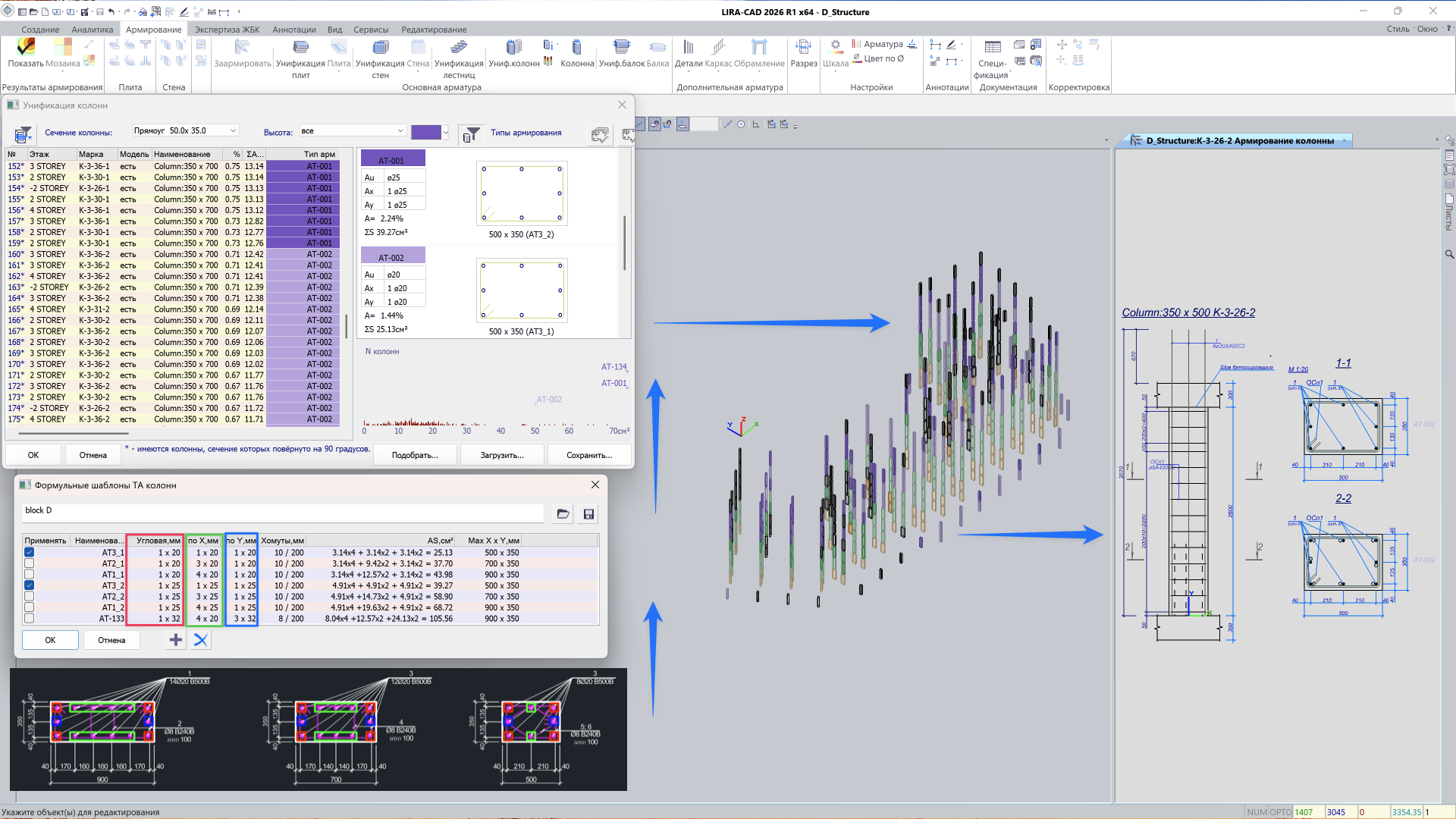

Реализована автоматизация процесса подбора фактического армирования колонн на основе теоретической арматуры, рассчитанной в LIRA-FEM.

Это решение позволяет существенно сократить объем ручного ввода, исключить нерелевантные варианты подбора и ускорить подготовку проекта.

Подбор выполняется на основании критериев минимально достаточного и оптимального армирования по расходу стали, с учетом заданных пользователем параметров.

Улучшено формирование чертежей колонн по умолчанию: доработаны выноски продольной и поперечной арматуры, разрезы, размерные линии, маркировка хомутов и рабочей продольной арматуры.

Добавлена возможность задавать величину отступа выносок, а размеры продольных стержней теперь учитывают их выпуски в верхней части колонны.

Улучшена работа с диалогом Унификация колонн: добавлена сортировка по столбцам, возможность скрывать неиспользуемые столбцы, отображение площади арматуры по зонам вдоль граней и в углах, а также вывод пользовательских наименований для типов армирования.

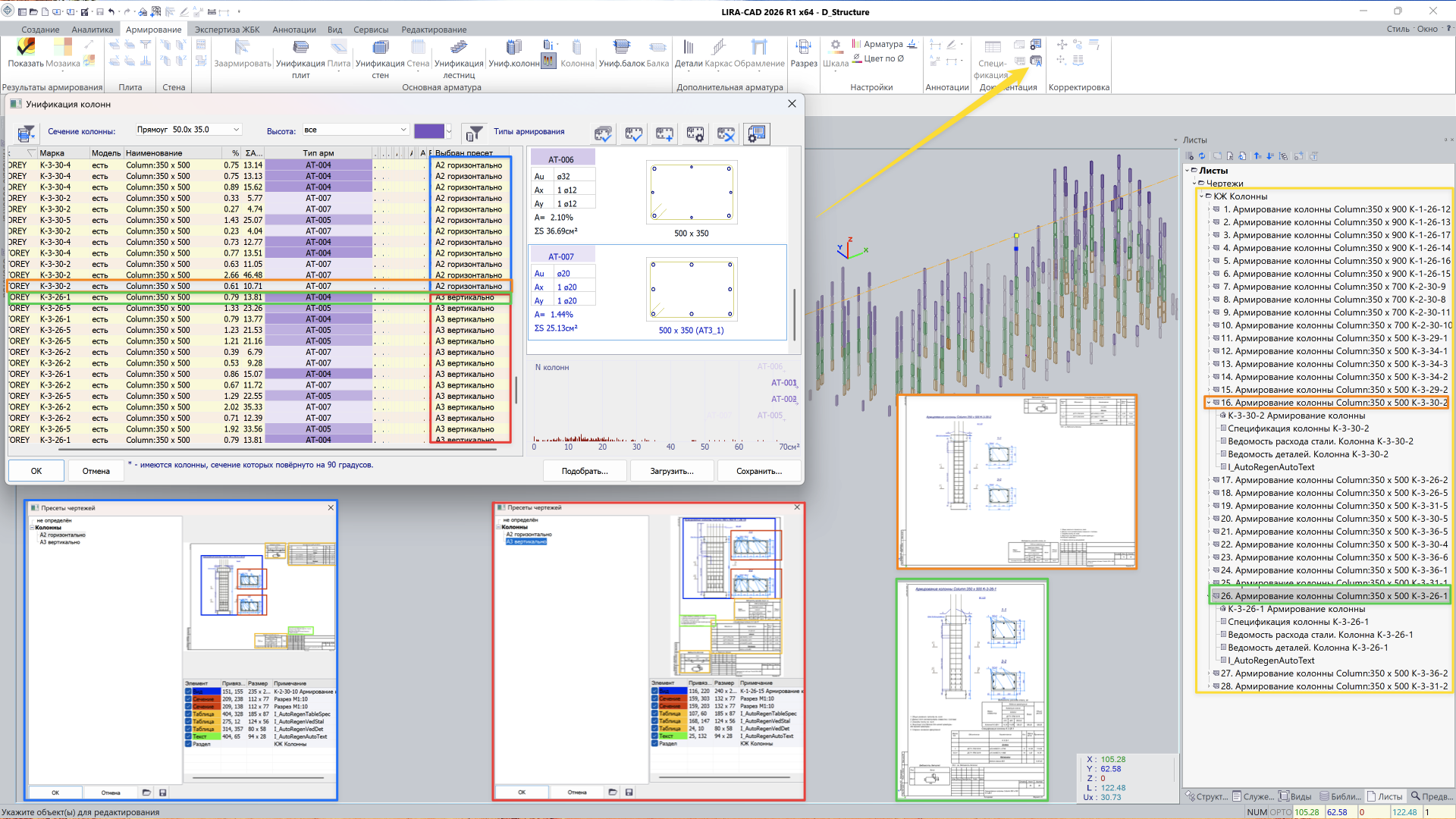

Автоматизировано создание и оформление листов чертежей армирования колонн, балок, плит и стен.

Применение шаблонов размещения и механизма группового создания листов позволяет исключить рутинные ручные операции, сократить объем повторяющихся действий и значительно ускорить подготовку документации.

Шаблоны создаются на основе эталонного чертежа пользователя и содержат правила размещения основных видов, планов, продольных и поперечных разрезов, таблиц, спецификаций, ведомостей расхода стали, закладных деталей, примечаний, а также учитывают формат листа и заполнение штампа.

Для более логичного и структурированного формирования чертежей разработан инструмент Разделы чертежей.

Он позволяет создавать пользовательские комплекты чертежей по характерным признакам или конструктивному принципу армирования элементов.

Пользователь может задавать наименование и количество разделов, а также использовать их при создании шаблонов чертежей.

Разработан встроенный инструмент экспорта созданных чертежей в формат PDF.

Диалог позволяет выбрать состав экспортируемых листов: текущий лист, все листы или листы по заданному списку номеров.

Также предусмотрена настройка качества PDF и поддержка экспорта как в стандартные форматы A0, A1, A2, A3, A4, так и в пользовательские нестандартные размеры чертежей.

В диалоге Автоматическое армирование плит улучшена работа с исходными данными в таблице Раскладки.

Теперь пользователь может не только создавать и сохранять собственные наборы арматурных сеток, но и более удобно управлять ими: выполнять сортировку по диаметру, длине, ширине и шагу арматурных стержней, а также отключать неиспользуемые позиции снятием галочки в строке раскладки.

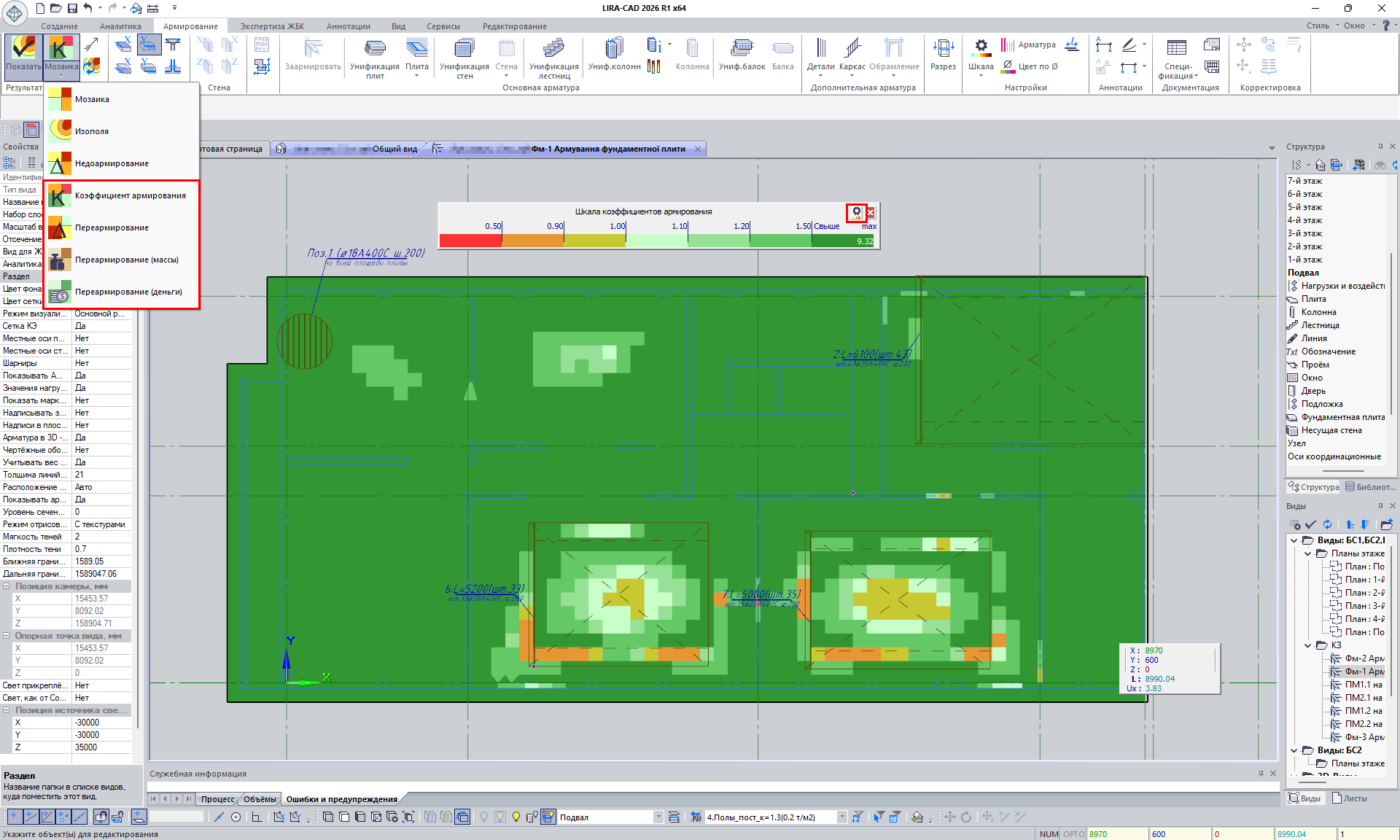

Добавлены новые мозаики для работы с моделью армирования плиты:

1. Мозаика коэффициентов армирования;
2. Переармирование: отображение избыточного фактического армирования в см²/мп;
3. Переармирование (массы): отображение избыточного фактического армирования в т/м²
4. Переармирование (деньги): отображение избыточного фактического армирования в у.е./м².

Каждая мозаика имеет свою шкалу, которую можно настроить. Настройка шкалы осуществляется с помощью диалогового окна, которое можно вызвать на самой шкале.
