Нагрузки

LIRA-FEM 2026 R1 Изменено: 25.05.2026 14:29:10

В LIRA-CAD добавлена возможность задания параметров для расчета динамического воздействия прямым динамическим методом с помощью системы Динамика во времени.

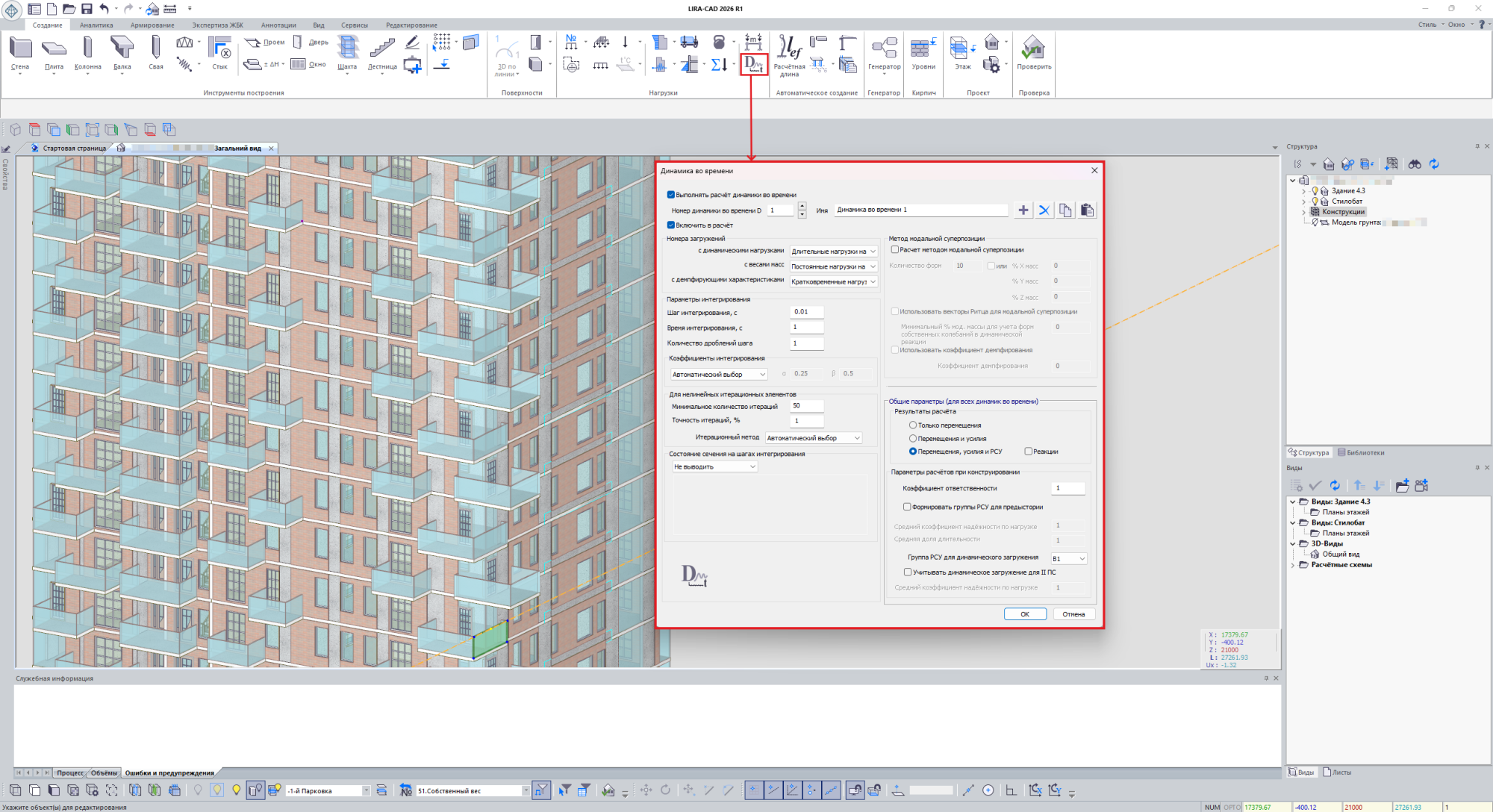

Диалоговое окно «Динамика во времени»

Реализован алгоритм формирования исходных данных для инструмента Группы перераспределения масс, что упрощает подготовку модели к расчету с учетом перераспределения масс.
Добавлена возможность автоматического сбора снеговой нагрузки на плиты, наклонные плиты, плиты переменной толщины и следующие типы кровли: односкатная, двускатная и сводчатая. Снеговая нагрузка собирается с учетом вариантов снеговых нагружений в соответствии с нормативными документами: ДБН В.1.2-2:2006, ДСТУ-Н Б EN 1991-1-3:2010, НП к СП РК EN 1991-1-3:2003/2017 и СНиП 2.01.07-85.

Добавлена возможность задания снегового мешка на наклонные поверхности.
В новой версии реализован альтернативный способ задания подвижной нагрузки, адаптированный к стандартной логике работы инструментов LIRA-CAD.

Все подвижные нагрузки из библиотеки теперь доступны непосредственно в панели свойств команды Подвижная нагрузка. Пользователь выбирает команду, задаёт способ построения линии траектории, выбирает нужную нагрузку из выпадающего списка и формирует путь её движения в модели.

Пользовательские подвижные нагрузки также можно создавать и сохранять в библиотеку — после этого они автоматически становятся доступными в панели свойств команды.

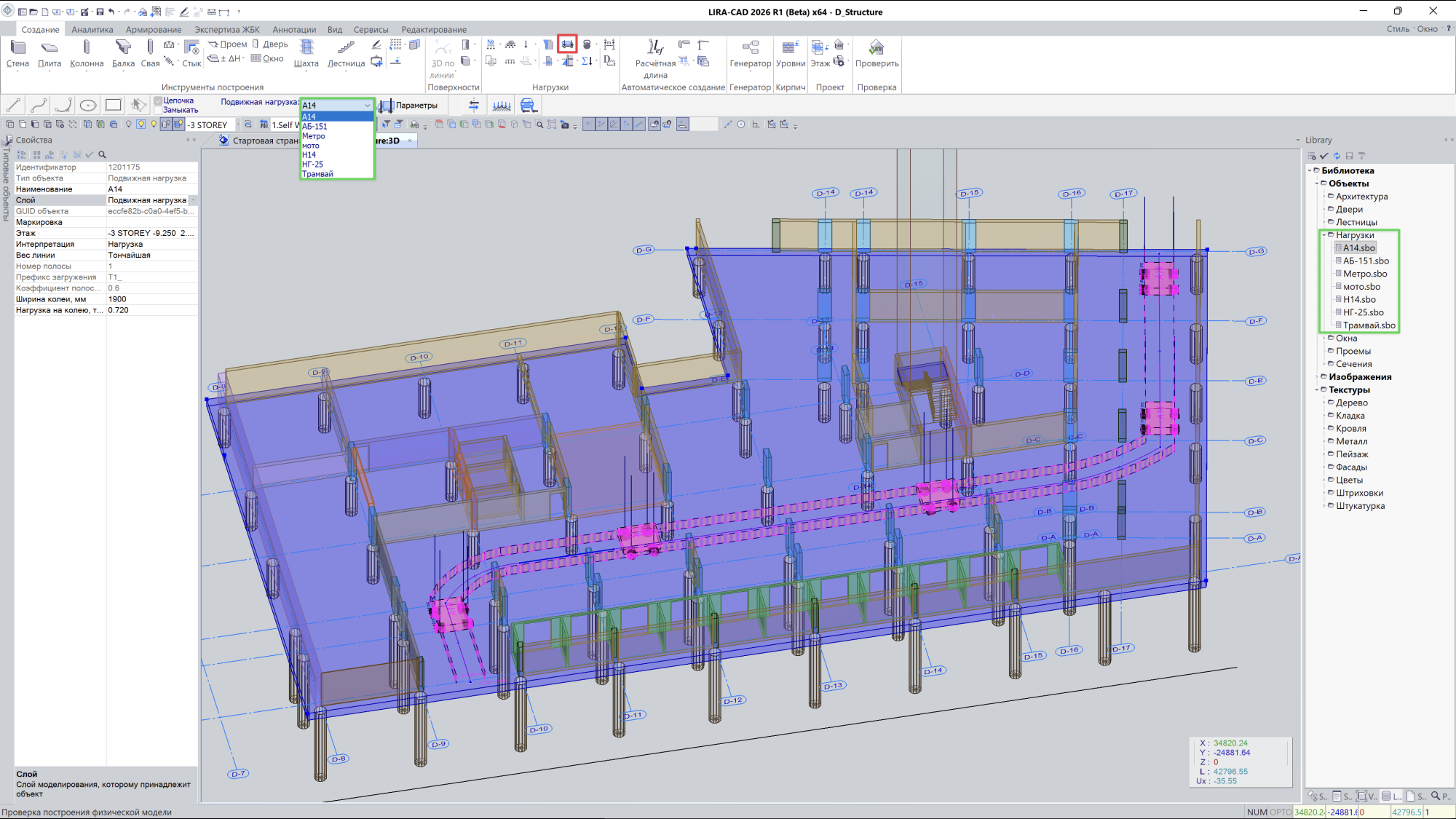

Подвижная нагрузка

Добавлена возможность приложения равномерно распределенной нагрузки на криволинейные поверхности. Приложение осуществляется через свойства объекта.

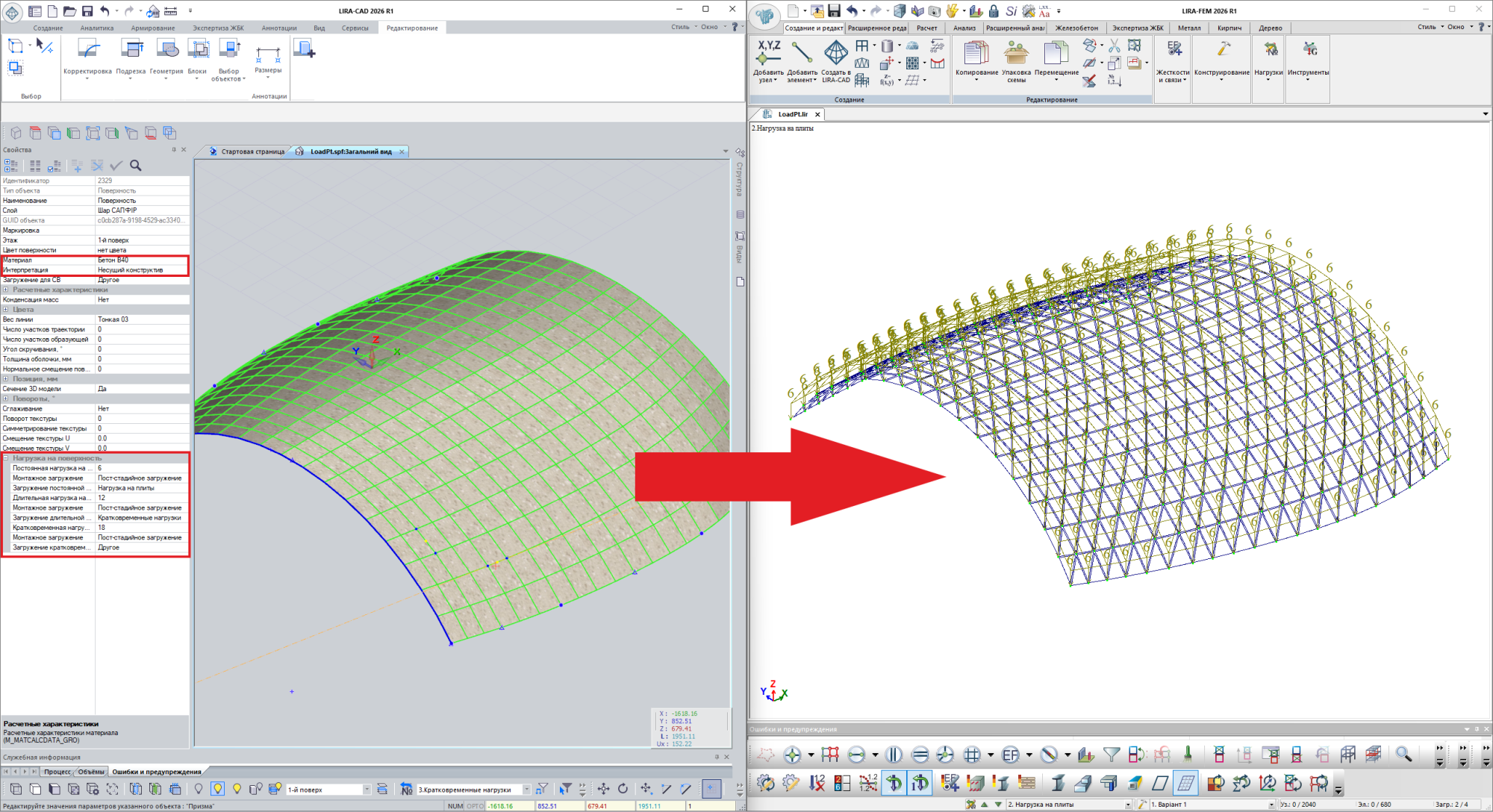

Нагрузка на поверхности

В LIRA-CAD реализован алгоритм формирования исходных данных для Расчета нагрузок на фрагмент. Это позволяет автоматически создавать данные для сбора нагрузок на стены и колонны без необходимости доработки расчетной модели на стороне LIRA-FEM.

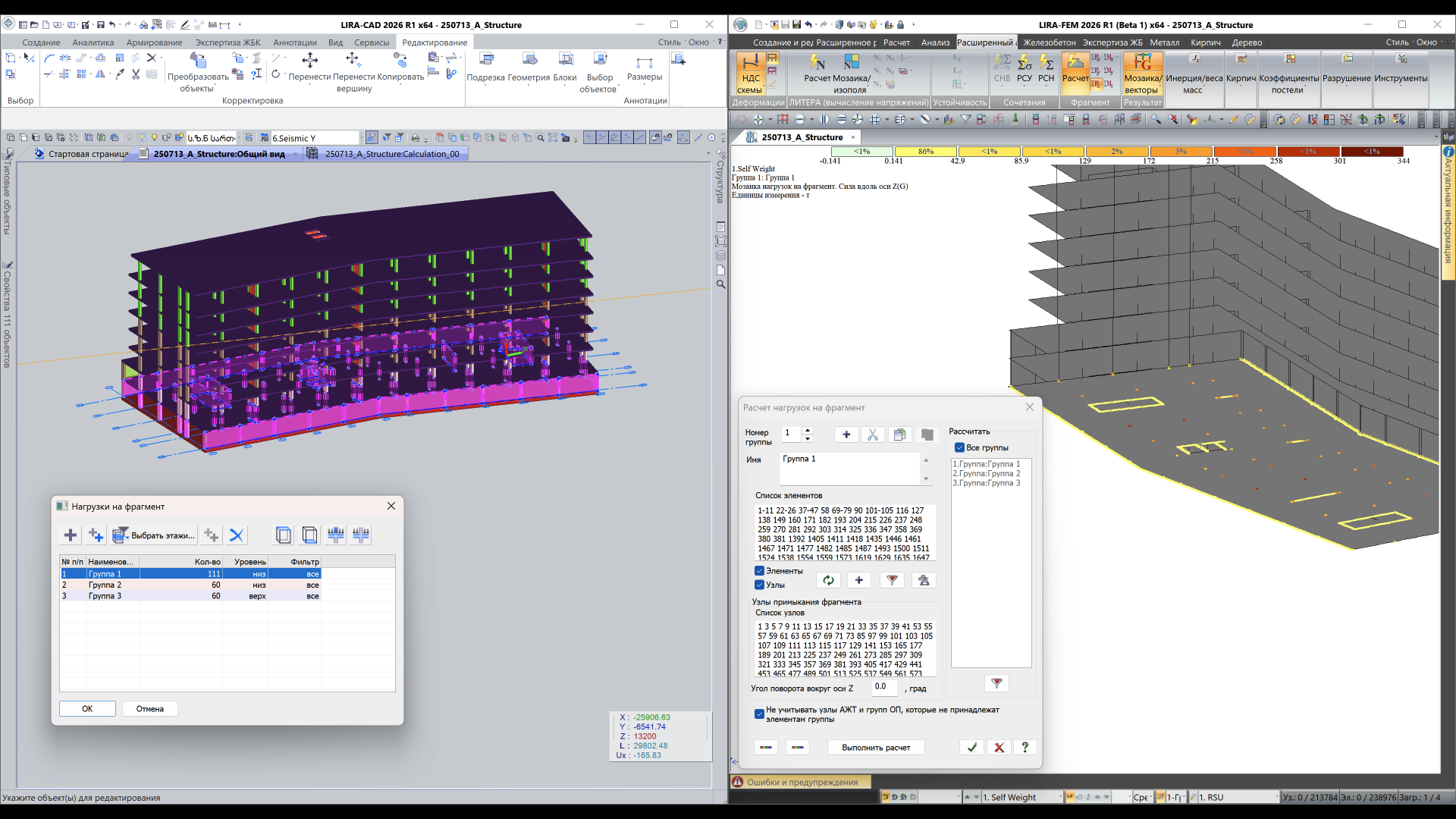

Формирование исходных данных нагрузки на фрагмент

Для монтажа усовершенствована логика определения нагрузок при формировании дополнительных монтажных и пост-стадийных загружений. Во все нагрузки и объекты, которые генерируют нагрузки, добавлен параметр Монтажное загружение.
В диалоге Фильтр видимости объектов расширены возможности управления отображением нагрузок: добавлены отдельные параметры визуализации и скрытия для сосредоточенных сил, линейно распределенных нагрузок и нагрузок, распределенных по площади.
Были упорядочены команды нагрузок на ленте. Теперь панель нагрузки структурирована по смыслу нагрузки, а не по способу построения, как было раньше.
