История версий
LIRA-FEM

Грунт

Грунт

LIRA-FEM 2026 R1 Изменено: 25.05.2026 15:50:58

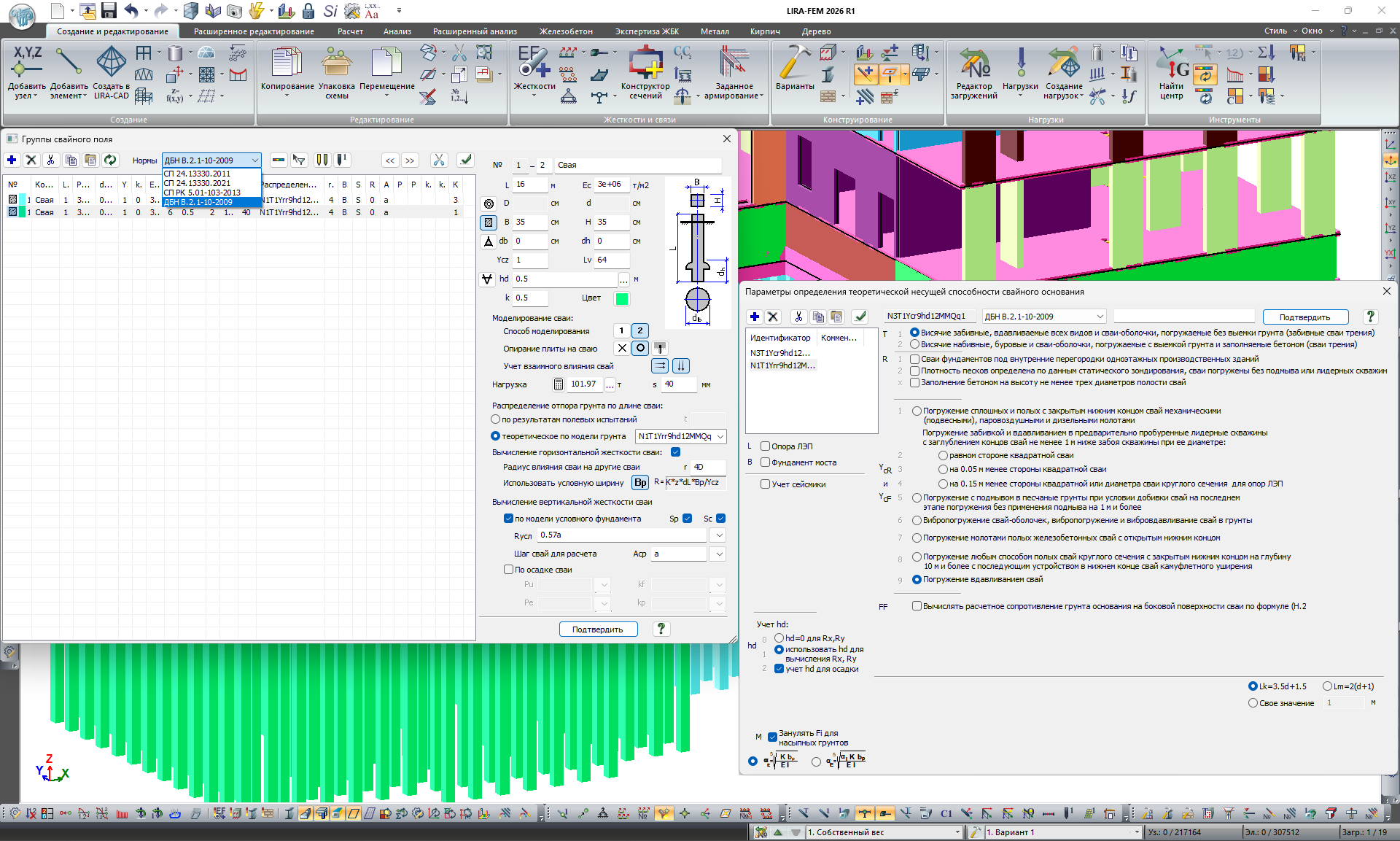

  • В LIRA-FEM реализован расчет свайного основания по ДБН В.2.1-10-2009. Добавлен расчет осадки свай, включая учет взаимного влияния свай в составе свайного поля. Для расчета реализованы дополнительные параметры: предельное сопротивление сваи Pu, нагрузка предела пропорциональности Pe, коэффициенты условий работы по боковой поверхности kf и под нижним концом сваи kp. Эти параметры могут определяться автоматически или задаваться пользователем вручную. Реализован расчет несущей способности свай: для забивных, набивных, буровых свай и свай опор ЛЭП.

    Полученные жесткости (КЭ 57) используются при формировании расчетной модели и позволяют учитывать совместную работу свай, ростверка, основания и надземной части сооружения.

Расчет жесткости свай по ДБН В.2.1-10-2009

Расчет жесткости свай по ДБН В.2.1-10-2009

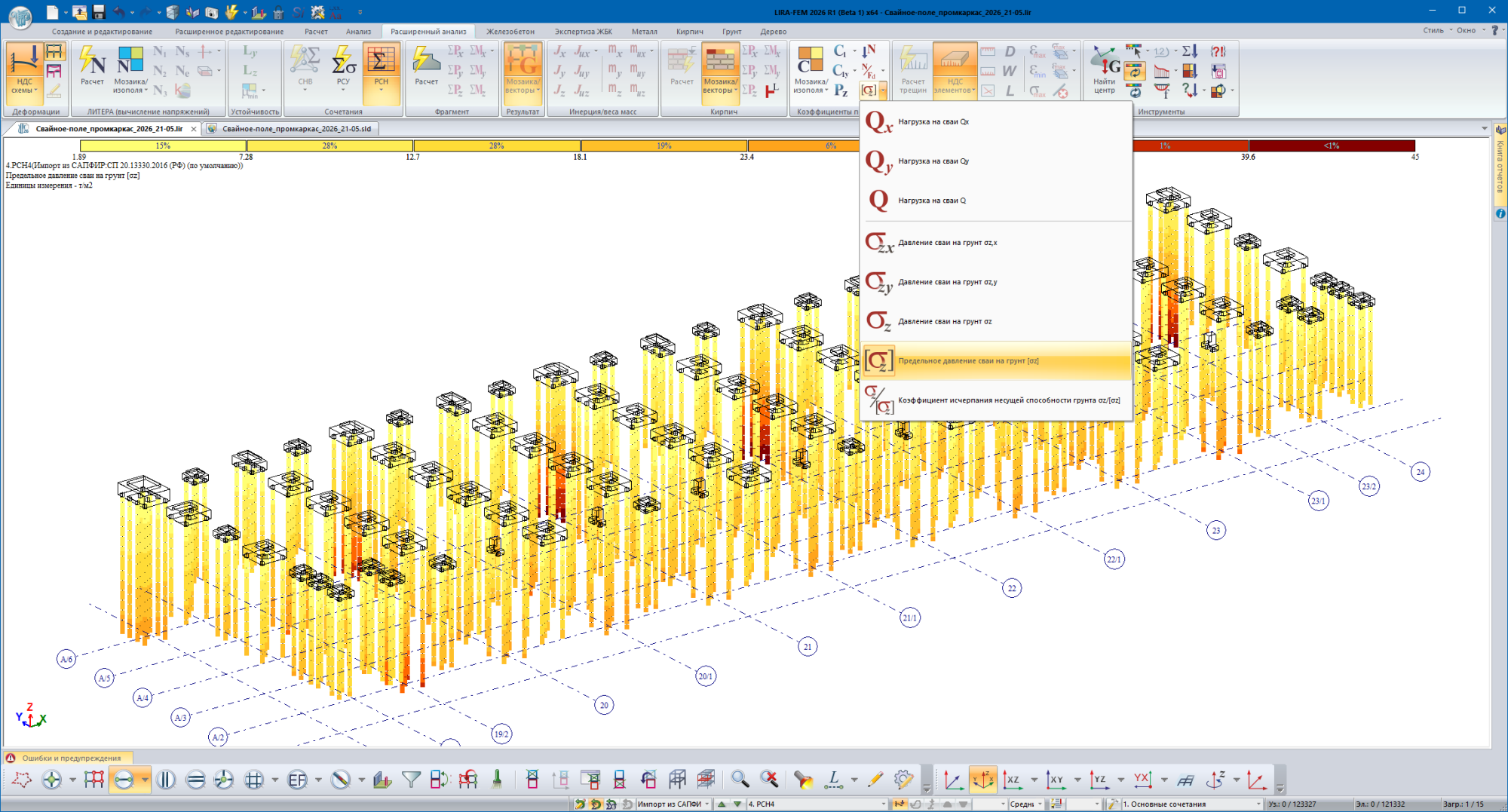

  • В LIRA-FEM реализована проверка устойчивости грунта, окружающего сваи, по условию ограничения расчетного давления [σ,z], оказываемого на грунт боковыми поверхностями свай (данная проверка показывает возможность применения линейных зависимостей при расчете свай). Программа автоматически вычисляет предельно допустимое давление для каждой сваи свайного поля, и есть возможность для загружений или РСН получить мозаику сравнения действующих давлений к предельным: σ,z/[σ,z].

Проверка устойчивости грунта, окружающего сваи

Проверка устойчивости грунта, окружающего сваи

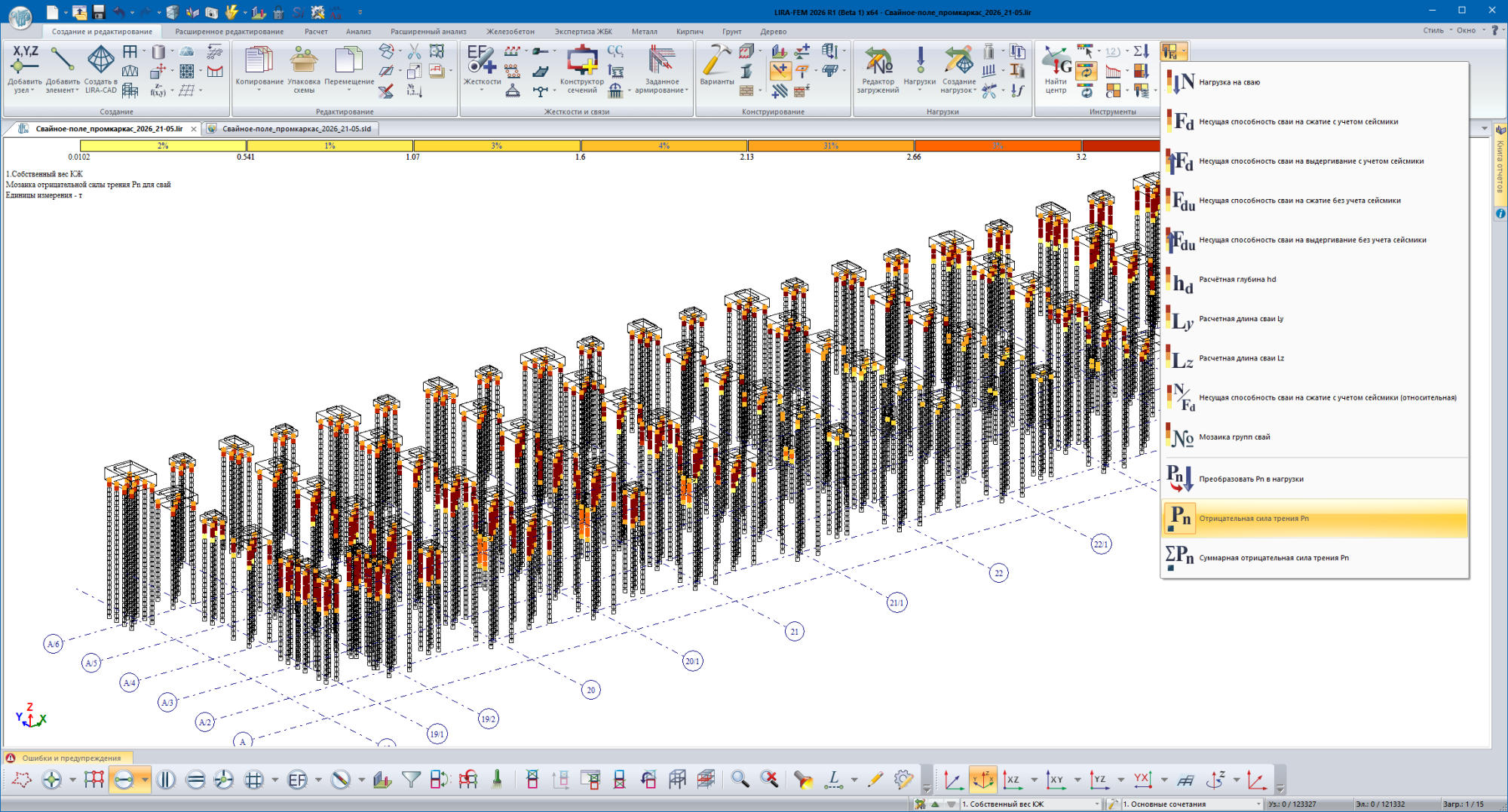

  • Реализован расчет свай в просадочных грунтах с учетом изменения условий работы свайного основания при развитии просадочных деформаций. Обеспечен более корректный учет взаимодействия системы «основание–фундамент–сооружение», включая преобразование отрицательных сил трения просадочных слоев грунта по боковой поверхности сваи в нагрузку на сваю и уточнение распределения усилий в сваях и ростверке.

Расчет свай в просадочных грунтах

Расчет свай в просадочных грунтах

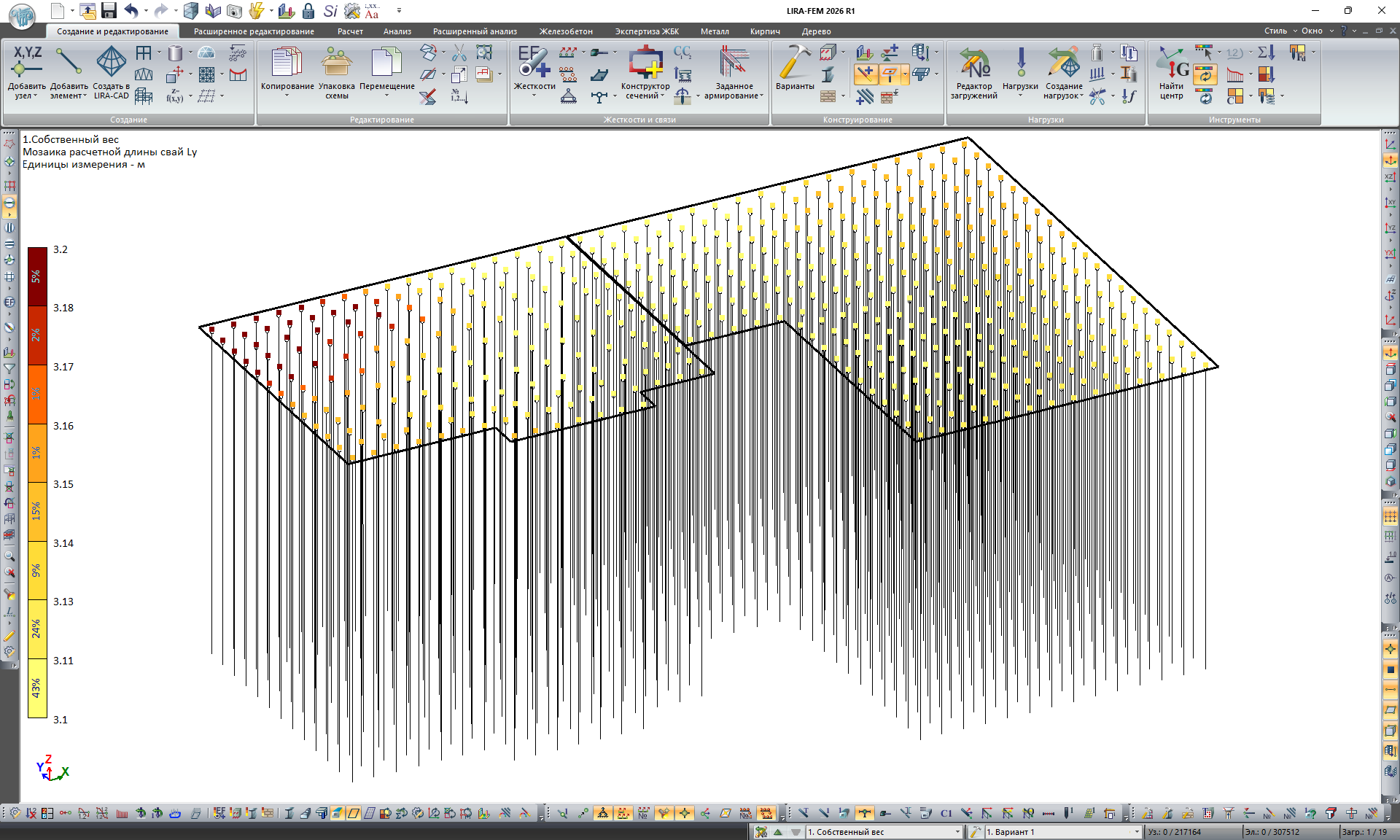

  • Реализовано автоматическое вычисление глубины условного защемления сваи в грунте L1, используемой при расчете свай по прочности материала в рамках стержневой расчетной схемы.

Определение расчетной длины свай

Определение расчетной длины свай
  • Повышена скорость отрисовки изополей и расчета грунта (ускорение расчета грунта достигает 1,6–8 раз по сравнению с предыдущей реализацией).
  • В расчете свай добавлена настройка Занулять сопротивление по боковой поверхности свай для насыпных грунтов. Расчет реагирует на установленный признак грунта в таблице Характеристики грунтов.

  • Для расчета параметра αε реализован единый подход с осреднением коэффициента пропорциональности грунта K по треугольному закону на заданной пользователем глубине Lk. Это значение далее используется в расчетах глубины условного защемления, проверки давления сваи на грунт боковой поверхностью и других связанных расчетах.

    Также уточнен расчет hd: характеристики грунта φI, cI, γI осредняются именно по глубине hd, что повышает корректность определения зоны, где боковое сопротивление грунта должно быть исключено из работы.

  • Добавлен режим полигональной отметки контуров нагрузок.
  • Реализованы новые режимы мозаик для свай:
    • мозаики расчетной длины свай Ly, Lz;
    • мозаики отрицательных сил трения просадочных слоев грунта Pn по боковой поверхности сваи по длине сваи (в КЭ57) и их сумма (в КЭ57 в оголовках свай);
    • предельное давление сваи на грунт [σ,z];
    • коэффициент исчерпания несущей способности грунта σ,z/[σ,z].
