История версий
LIRA-FEM
Экспертиза железобетонных конструкций
-
Система Экспертиза железобетонных конструкций теперь интегрирована в LIRA-FEM. Это позволяет выполнять альтернативную проверку армированных железобетонных элементов непосредственно в расчетной среде LIRA-FEM.

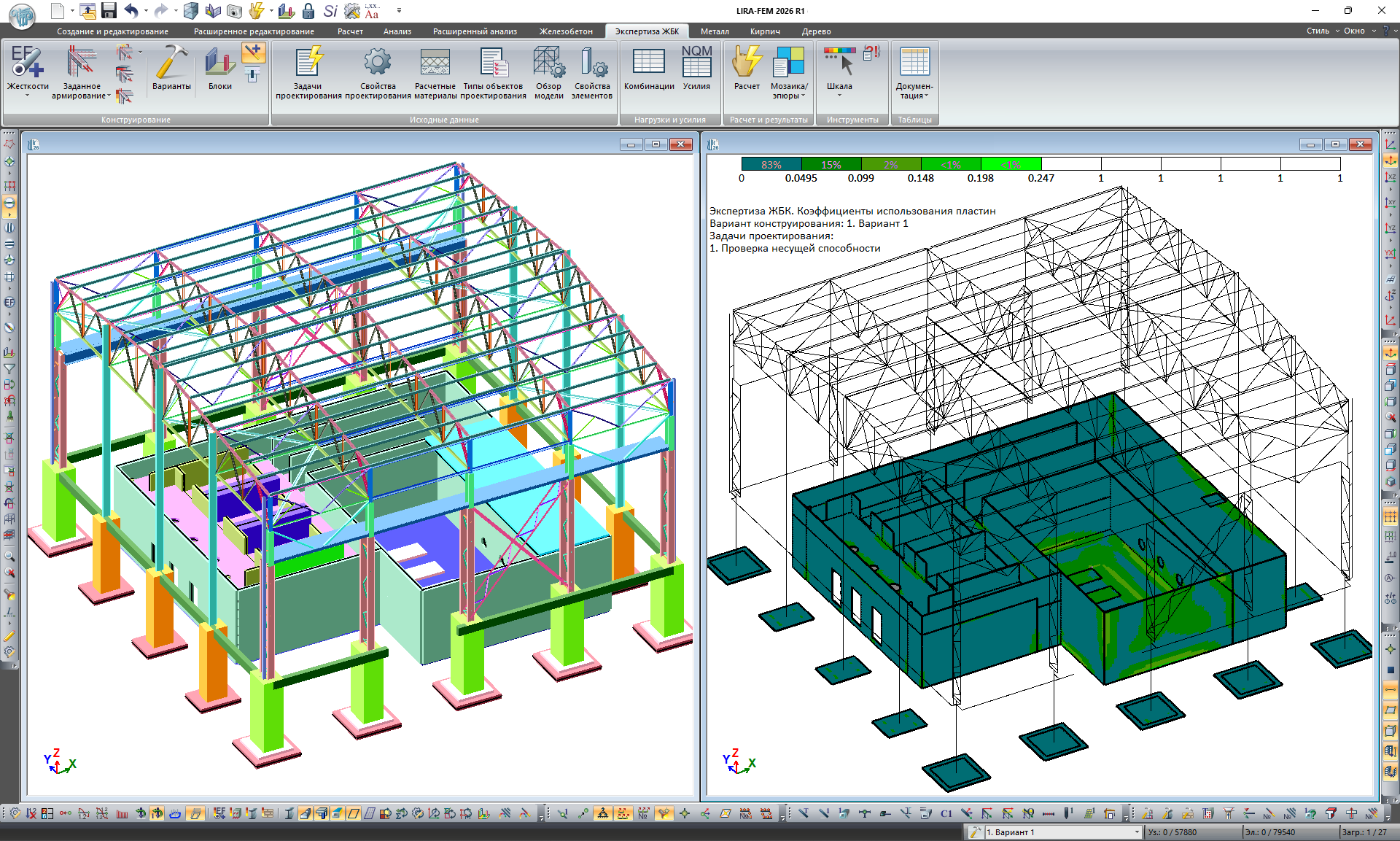

Инструмент обеспечивает полный цикл работы с данными экспертизы: создание исходных данных, назначение их на конечные элементы, запуск проверок и удобный просмотр результатов расчета. Для пользователя предусмотрены специализированные команды, мозаики контроля исходных данных, просмотр внутренних усилий, отображение результатов проверок и трассировка коэффициентов использования.
Система поддерживает работу с задачами проектирования, наборами свойств, расчетными материалами, типами объектов проектирования и вариантами конструирования. Это позволяет использовать привычную для инженера логику работы с расчетной моделью и одновременно расширяет возможности проверки железобетонных конструкций.
Функция трассировки расчета позволяет детально проанализировать каждый этап вычислений, обеспечивая высокую прозрачность и достоверность результатов.
- Добавлены новые параметрические формы профилей для моделирования бетонных стержневых элементов: тавры симметричные и несимметричные полкой вверх и вниз, двутавр, швеллер, короб, круглая труба, уголок. Добавлена поддержка новых форм профилей в существующих проверках по прочности нормального сечения и трещиностойкости.

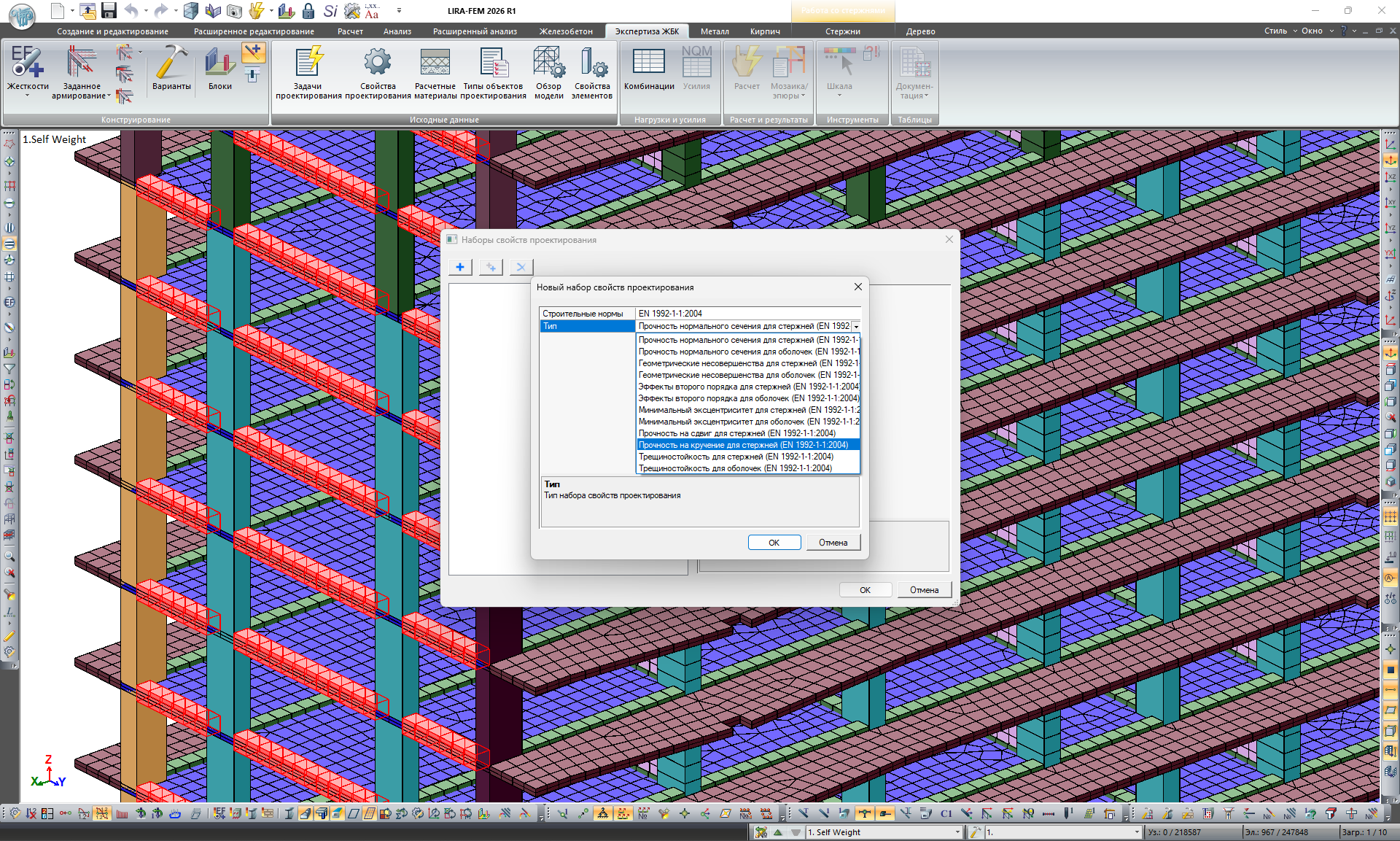

- Добавлены новые виды проверок для стержневых элементов: на действие поперечной силы и на действие крутящего момента по EN 1992-1-1:2004+A1:2014, ДБН В.2.6-98:2009. Новые проверки учитывают фактическую расстановку стержней поперечной арматуры, позволяя анализировать вклад отдельных стержней в несущую способность конструкции — это в том числе позволяет моделировать работу нерегулярного или локально поврежденного армирования.

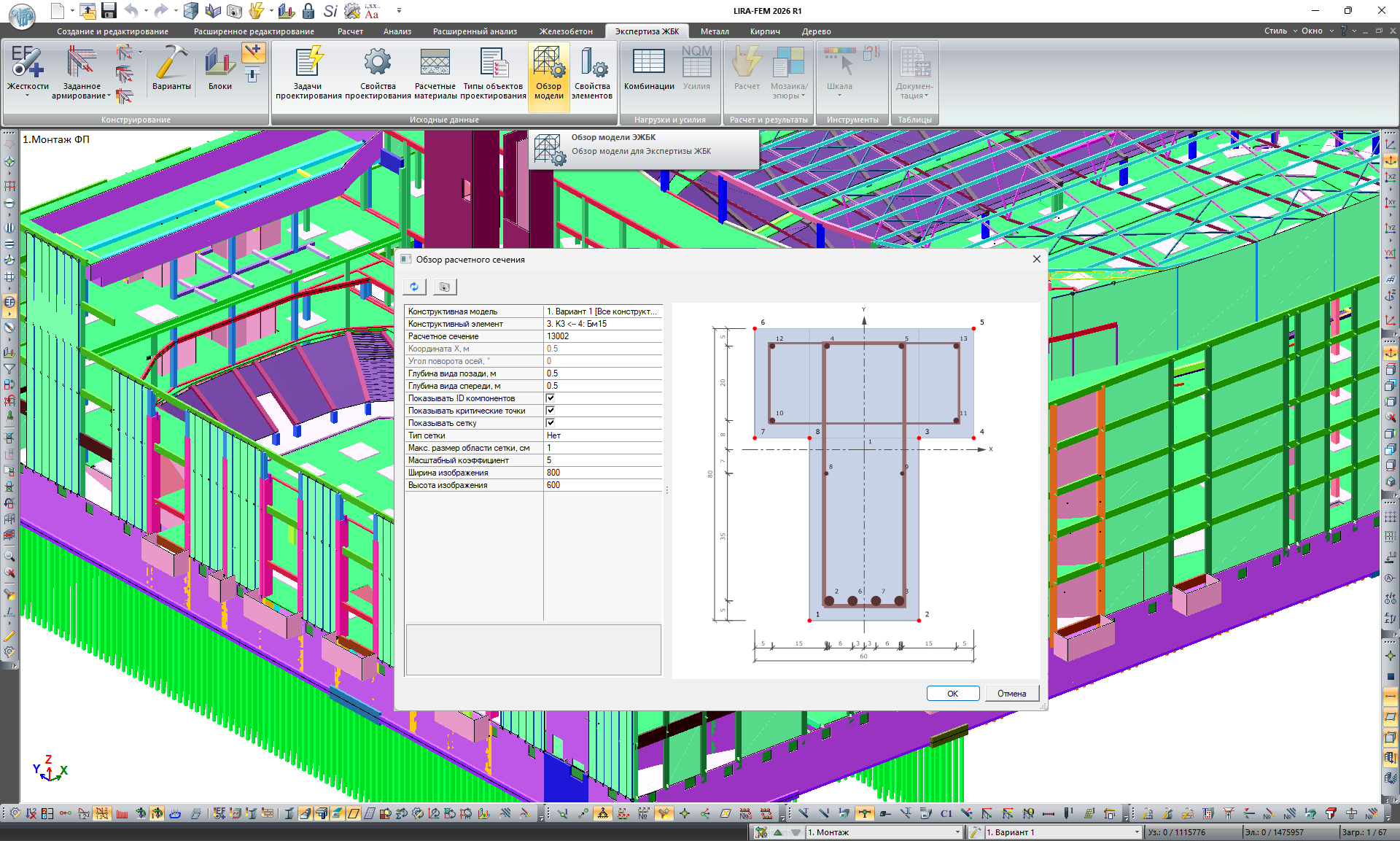

- Усовершенствован пользовательский интерфейс для задания исходных данных. Добавлен новый диалог Обзор расчётных сечений, позволяющий отобразить состав выбранного поперечного сечения конструкции.
