Создание и корректировка модели

• В программе разработаны новые типы осей с возможностью построения по дуге, окружности, сплайну и кривой Безье.
• Добавлено преобразование 2D сети координационных осей в 3D сеть для удобства позиционирования в пространстве. Опционально можно отобразить дополнительные уровни этажей и отметки этажей.
• Автоматизировано назначение свойств для осей здания, импортированных из IFC. Ранее такие оси могли дублироваться и отображаться на всех этажах, усложняя работу с моделью. Теперь для импортированных осей автоматически применяется логика LIRA-CAD с отображением осей только на текущем этаже, при этом сохраняется возможность отображать оси сразу на всех этажах при необходимости.

• В диалоге Позиционирование сечения реализована возможность корректировки положения аналитического стержня сразу для группы выбранных балок. Это позволяет за одну операцию настроить корректное расположение аналитических стержней для всей группы элементов без поштучного редактирования.
• Для более удобной работы и наглядного анализа параметров привязки аналитического стержня соответствующие свойства вынесены в параметры объекта. Теперь пользователь может напрямую видеть и редактировать выбранный вариант привязки: В центре габаритного бокса, В центре масс сечения, по углам и сторонам сечения, а также значения смещения точки привязки по приращениям X и Y. Это упрощает контроль назначенных параметров и ускоряет корректировку положения аналитического стержня.
• Для более точного контроля положения балки в модели добавлены отдельные привязки в начале и в конце стержня. Для каждой точки балки можно использовать стандартный набор привязок: Свободная привязка, От верха этажа, От низа этажа и Заданный уровень. Это упрощает построение модели и последующее редактирование положения балок.
• Реализован механизм явного задания взаимной связи между балками. Связь формируется на основе АЖТ и отображается в аналитическом представлении еще до создания расчетной модели, что обеспечивает более точный контроль логики моделирования и наглядную проверку связей между элементами.
• Для объектов Канат добавлен новый способ построения — Цепная линия. Он упрощает моделирование вантовых конструкций со специфической провисающей формой, которую необходимо учитывать как в физической, так и в расчетной модели.

• Для плит разработана дополнительная функция учета ортотропии формы. В диалоге пользователь может выбрать тип конструктивной формы плиты и задать необходимые геометрические параметры для корректного определения ее приведенной жесткости и расчетной работы.

  Поддерживаются следующие варианты:

  • односторонние ребра в одном направлении;
  • двухсторонние ребра в одном направлении;
  • односторонние ребра в двух направлениях;
  • однонаправленная коробчатая плита;
  • двунаправленная коробчатая плита;
  • балочная клетка;
  • профнастил;
  • волнистый профнастил;
  • плита на профнастиле;
  • пустотная плита с круглыми или овальными пустотами;
  • сплошная плита.

• Для наклонных плит и лестниц добавлен выбор загружения собственного веса, что позволяет пользователю явно задавать расчетный случай, в котором должна формироваться данная нагрузка.
• Добавлен альтернативный способ редактирования наклонной плиты при свободной верхней и нижней привязке. В этом режиме угол наклона определяется автоматически, управляющий вектор формируется по центру габарита плиты, а его редактирование выполняется только по вертикали; направление наклона плиты выполняется путем поворота вектора вокруг его центральной точки.
• Улучшено формирование нагрузок от пространств для наклонных плит: если плита пересекает пространство с включенной генерацией нагрузки, нагрузка создается по фактической области их пересечения.

• В диалоговое окно Уровни добавлен новый функционал:

  • создание/удаление этажей;
  • редактирование высоты/отметок этажей (в том числе и для группы этажей);
  • задание наименования уровням/этажам;
  • задание уровня по отметке.

• В контекстное меню дерева проекта добавлены команды Включить прозрачность и Выключить прозрачность. Функция позволяет оперативно управлять визуализацией этажей в зависимости от текущей задачи. Степень прозрачности задается в диалоге Настройки визуализации с помощью параметра Полупрозрачность элементов.
• В новой версии сохраняется индивидуальное положение локальной системы координат, заданное пользователем. При переходе между этажами ее ориентация не сбрасывается в исходное состояние, а остается в ранее настроенном положении — под нужным углом или в требуемой привязке к объекту.

• Для шахт добавлен параметр Отображать на всех этажах, позволяющий сохранять их видимость независимо от текущего уровня модели. Это упрощает контроль расположения шахт в многоэтажной структуре, особенно при работе в режиме Показать активный этаж. Функция одинаково поддерживается как в физическом, так и в аналитическом представлении модели.
• Для шахт расширен механизм подрезки: теперь отверстия формируются не только в плитах, но и в нагрузках, которые пересекаются контуром шахты.
• Для шахт добавлена опция отображения условного обозначения с заливкой, что повышает наглядность их расположения в модели и упрощает выбор объектов при редактировании.
• Для пространств доработан учет шахт и проемов: если шахта проходит через пространство или в нем расположен проем, соответствующий объем вычитается из пространства, и нагрузки в этих зонах не формируются.

• Для отверстий добавлена опция условного обозначения с заливкой, что упрощает визуальный анализ их расположения в модели и делает выделение объектов более наглядным.
• Дверные и оконные проемы, моделируемые как нагрузка от полотна, теперь могут участвовать в моделировании поэтапного возведения здания и использоваться в инструменте Монтаж.
• Для отверстий и проемов улучшено отображение габаритных размеров. При выделении объектов выполняется динамическое отображение их габаритов, что позволяет точнее контролировать размеры отверстий в элементах модели. В новой версии также реализовано постоянное отображение линейного размера по длине проема. Размерная линия наглядно показывает габарит объекта и может использоваться для его выбора, что особенно удобно при работе на виде сверху, когда проем физически скрыт в теле стены или перегородки.

• Добавлена возможность создания ниши в стене. Создание ниши выполняется с помощью команды ±ΔH.
• Добавлена визуализация Лицо / Тыл для стены. При выделении стены отображается локальная система координат, которая показывает положение стены.

• Реализована корректная подрезка стены по стене для случаев, когда стены расположены не вертикально, а под углом. Теперь при таких пересечениях корректно формируется как физическая, так и аналитическая модель стен.
• Реализована подрезка стены по стене не только для перпендикулярных и угловых пересечений, но и для случаев, когда элементы расположены в одной плоскости. Такой тип подрезки упрощает построение модели и ускоряет корректировку импортированных данных, когда примыкающие стены в одной плоскости частично накладываются друг на друга.
• Улучшен механизм подрезки перегородок по несущим стенам. Если перегородка интерпретируется как нагрузка, линия нагрузки теперь не заходит в объем несущей стены, а корректно останавливается по ее габаритному периметру.
• Изменен механизм обработки пересечений перегородок с несущими стенами. Ранее элементы имели равный приоритет при подрезке, что в отдельных случаях приводило к некорректному укорачиванию несущей стены и искажению расчетной схемы. Теперь несущая стена имеет приоритет: перегородка всегда подрезается по аналитической пластине стены, что обеспечивает более корректное формирование расчетной модели здания.
• Доработан механизм формирования отверстий от вентканалов в стенах: отверстия создаются по фактическому пересечению со стенами независимо от этажной принадлежности элементов.
• Для перегородок, интерпретируемых как нагрузка, доработан механизм формирования нагрузки при подрезке под наклонную плоскость или плиту. В таких случаях нагрузка определяется по фактической подрезанной геометрии перегородки и формируется не как равномерная, а как треугольная или трапециевидная.

• Добавлена передача в LIRA-FEM исходных данных по колоннам (в виде пары узлов) для расчета перекосов.

• Реализовано создание капителей под наклонной плитой.
• Реализован множественный выбор капителей и подколонников с возможностью их последующей корректировки как отдельных элементов модели.

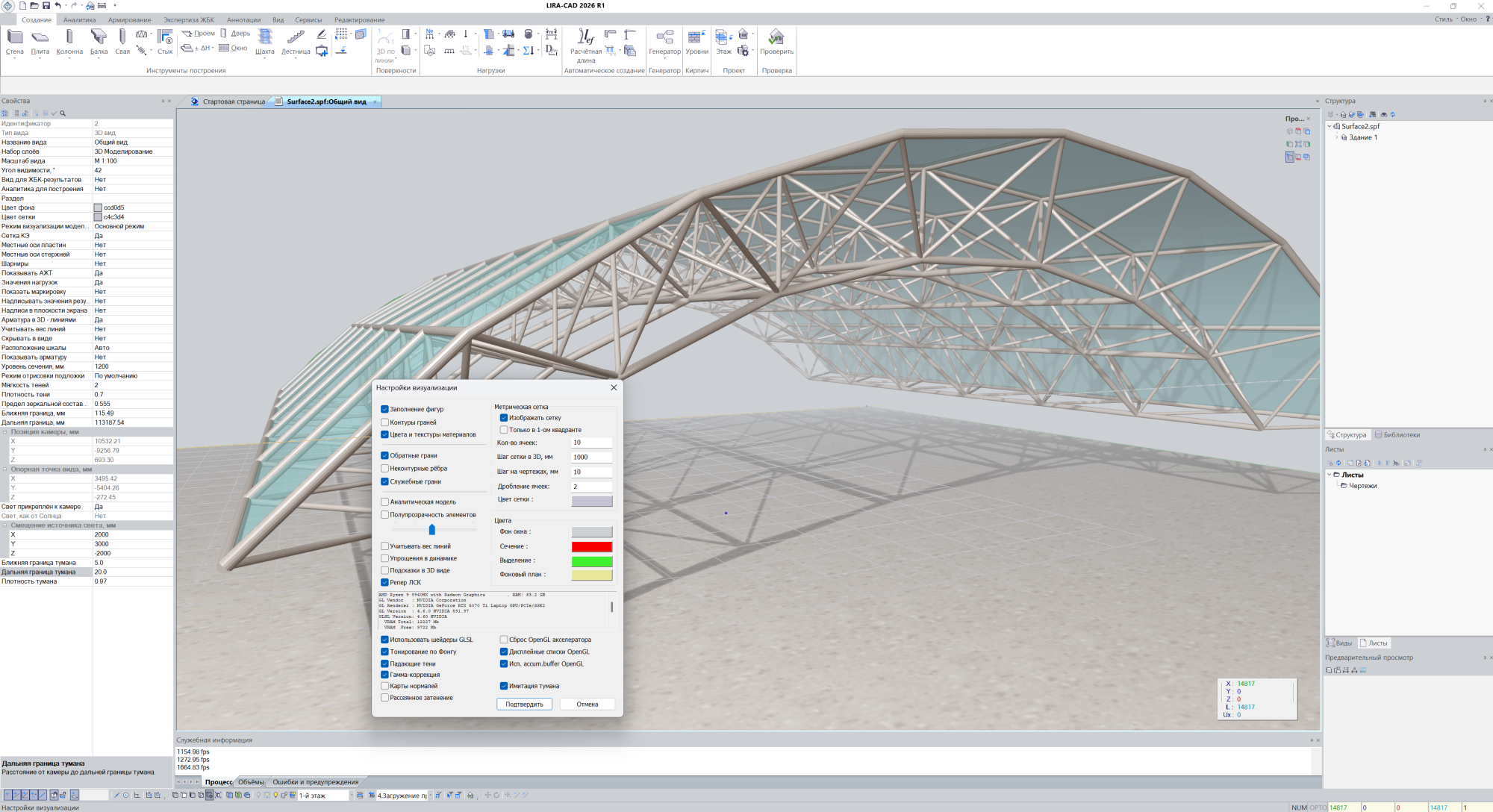

• Дальнейшее развитие графической подсистемы LIRA-CAD на базе программируемого конвейера рендеринга сделало нашу графику ещё более выразительной и интерактивной. Существенно повышена скорость и качество изображения.

Расширены возможности работы как на наиболее современном оборудовании, так и на видеокартах «проверенных временем». Наряду с имеющимися визуальными эффектами падающих теней, рельефа поверхностей, рассеянного затенения и прочих, представлена возможность динамической «скользящей» подсветки элементов конструкции вслед за движением курсора мыши.

• Добавлена возможность произвольного изменения контура односкатной и двускатной крыши.

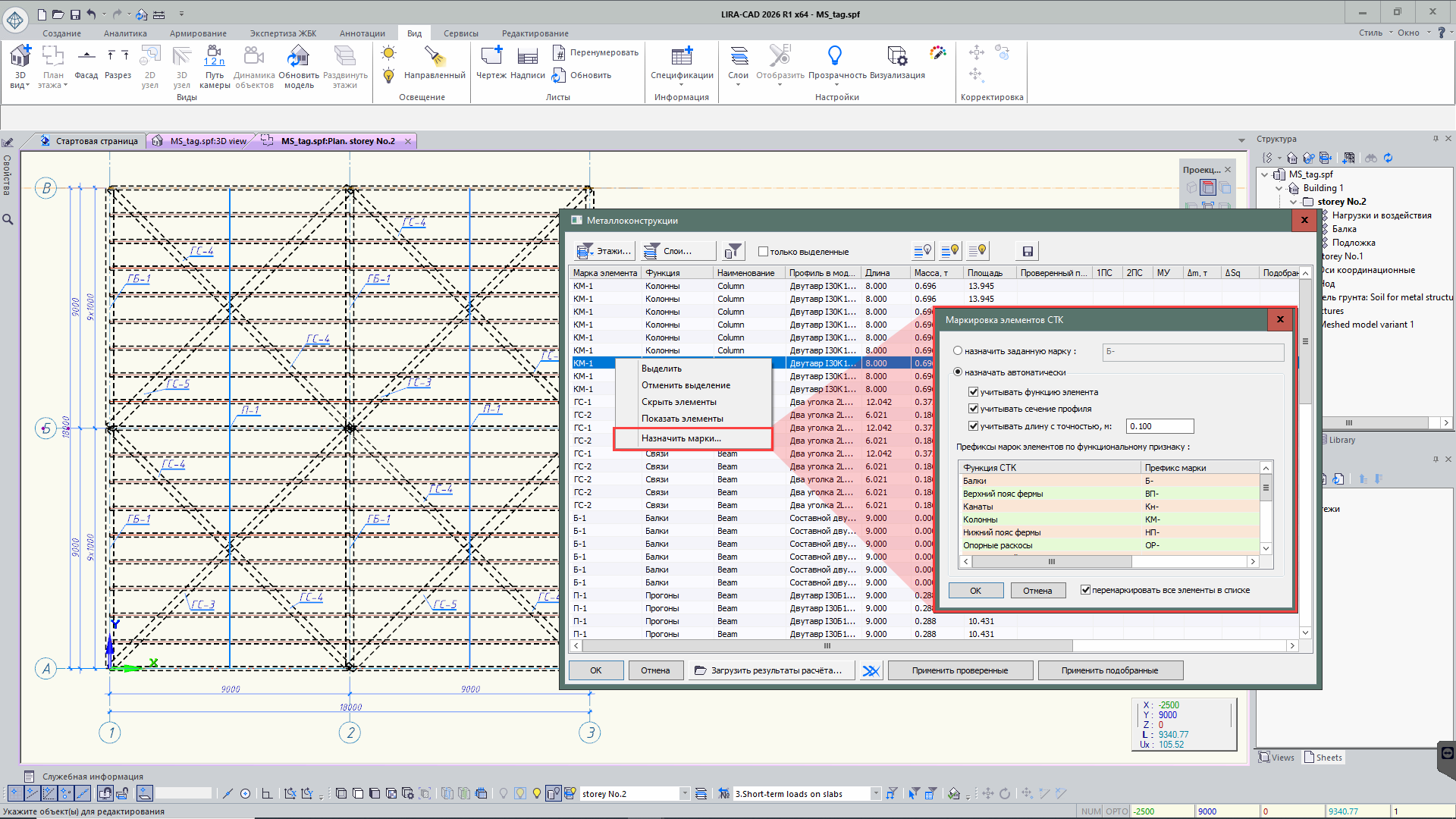

• Реализован инструмент Маркировка элементов металлических конструкций. Маркировка может выполняться вручную (с заданием конкретной марки) или автоматически (с автоматизированным формированием марок).

  Для автоматической маркировки необходимо задать префиксы марок по функциональному признаку. При автоматической маркировке учитывается функция стального элемента, его поперечное сечение и длина элемента с заданной точностью.

• Добавлен поиск слоев в диалоговом окне Слои моделирования. Существует два режима: режим частичного и полного соответствия. В режиме полного соответствия программа обращает внимание в том числе на заглавные буквы. По умолчанию включен режим частичного соответствия.

• В диалоге Параметры сечения добавлен множественный выбор сечений с помощью клавиш Shift и Ctrl. Это позволяет быстрее формировать наборы сечений, переносить их из библиотеки проекта в общую библиотеку LIRA-CAD, а также выполнять копирование и удаление сразу для группы выбранных позиций.
• В разделе Параметры элементов по умолчанию диалога Настройки программы добавлена возможность расширить набор свойств по умолчанию для основных объектов. Пользователь может заранее настроить часто используемые и редко изменяемые параметры, которые будут автоматически применяться при создании новых элементов модели.
• Для функции отрисовки объектов по свойствам и режимам отображения расширен набор вариантов визуализации. Добавлены новые режимы: цвет слоя здания, цвет колонн по типу армирования, цвета монтажных стадий, расчетных длин, групп масс, загружений, наборов подзадачи, а также отображение интенсивности нагрузки.

Для более наглядной работы в специализированных режимах добавлен графический акцент — рамка по периметру рабочей области. В режиме Блок рамка отображается синим цветом, а в режиме Редактируемая аналитика — зеленым, что позволяет пользователю быстро определить текущий режим работы.

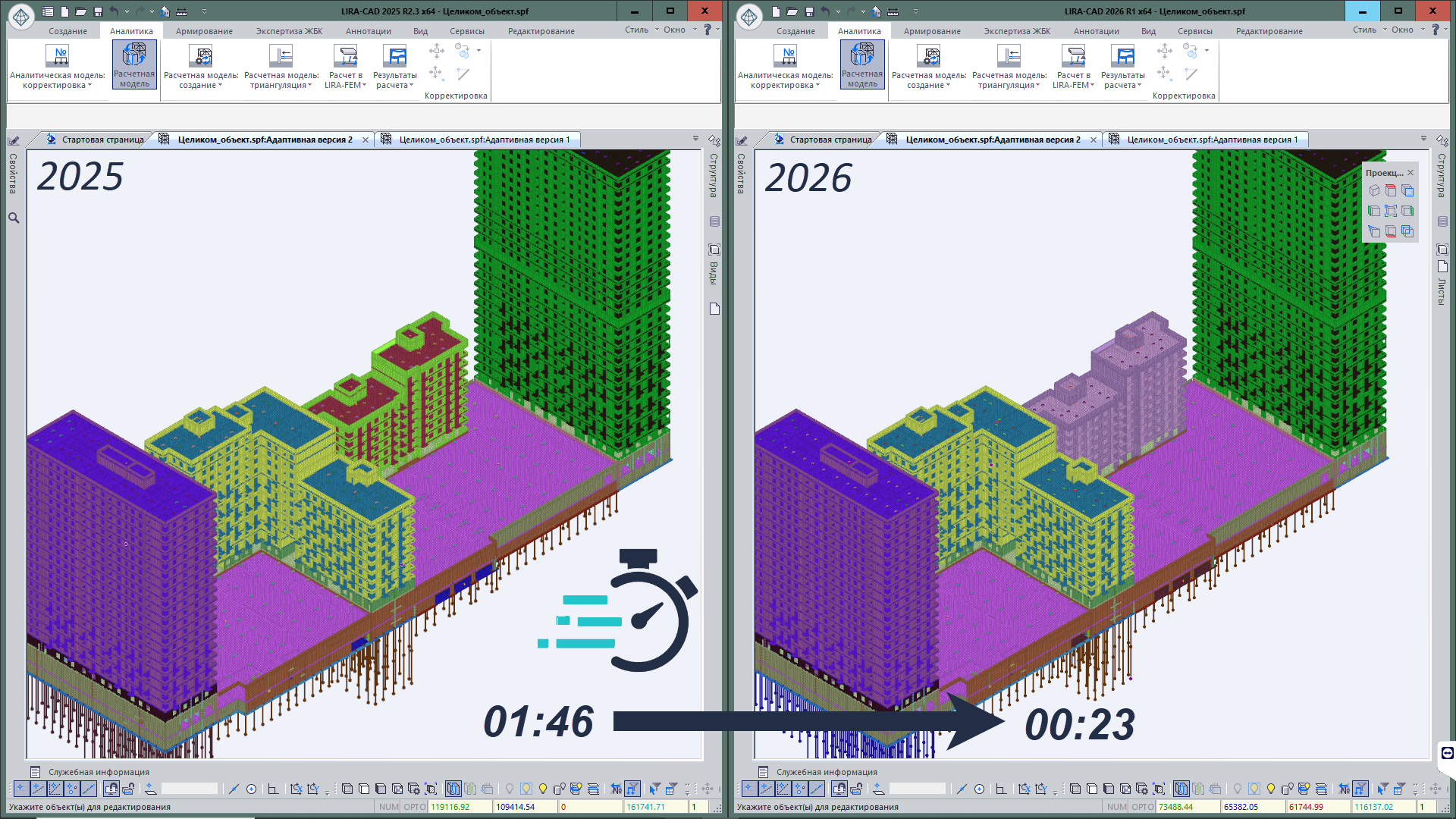

• Ускорен процесс триангуляции в 2-4 раза (по сравнению с предыдущими версиями программы), что позволяет быстрее подготавливать модель к расчету даже при работе со сложной геометрией и большими расчетными моделями.

• Реализован инструмент Аналитическая плоскость, предназначенный для привязки и выравнивания объектов модели относительно заданной плоскости.

  Плоскость может иметь вертикальную, горизонтальную или произвольную ориентацию и может использоваться как базовый опорный элемент наравне с осями и этажами.

  Объекты, выровненные по аналитической плоскости, сохраняют ассоциативную зависимость: при изменении положения плоскости они автоматически перестраиваются.

  Возможно два варианта взаимодействия:

  • полная привязка объекта к плоскости;
  • дотягивание / подрезка элемента до плоскости его началом или концом (например, для стен и балок).

  Инструмент упрощает параметризацию и выравнивание BIM-модели, обеспечивая управление геометрией без ручной корректировки.

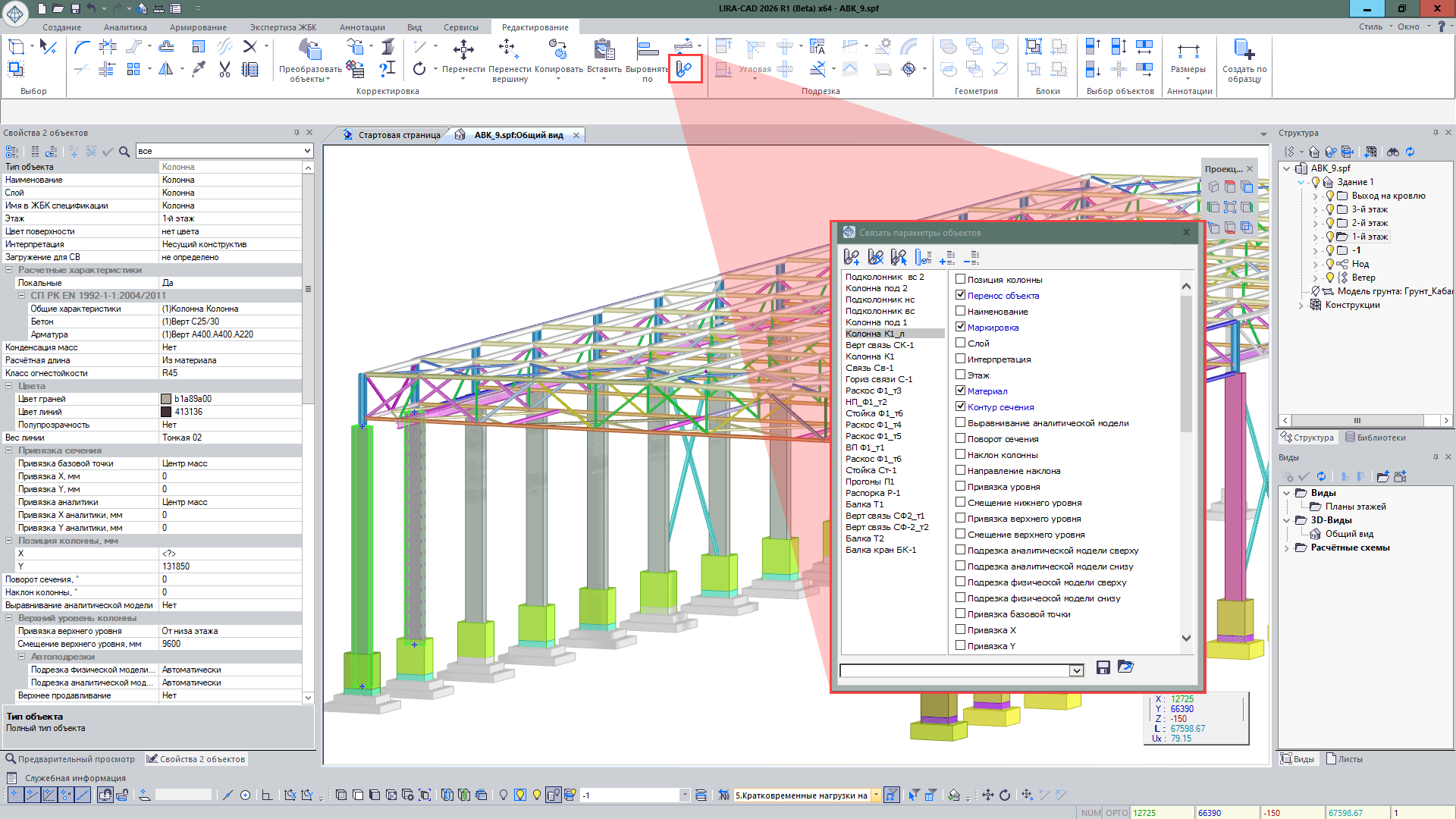

• Добавлен новый функционал в диалоговое окно Связать параметры объектов:

  • тепер виводиться список груп пов’язаних об’єктів — з можливістю їх виділення у моделі та ідентифікації об’єкта-зразка;
  • при выделении объекта в модели стало удобно видеть в диалоговом окне к какой группе он относится и по каким параметрам выполнена связь;
  • для каждого объекта добавлен параметр Перенос объекта, который позволяет автоматически перемещать связанные объекты вслед за образцом — даже если они находятся на разных плетях.

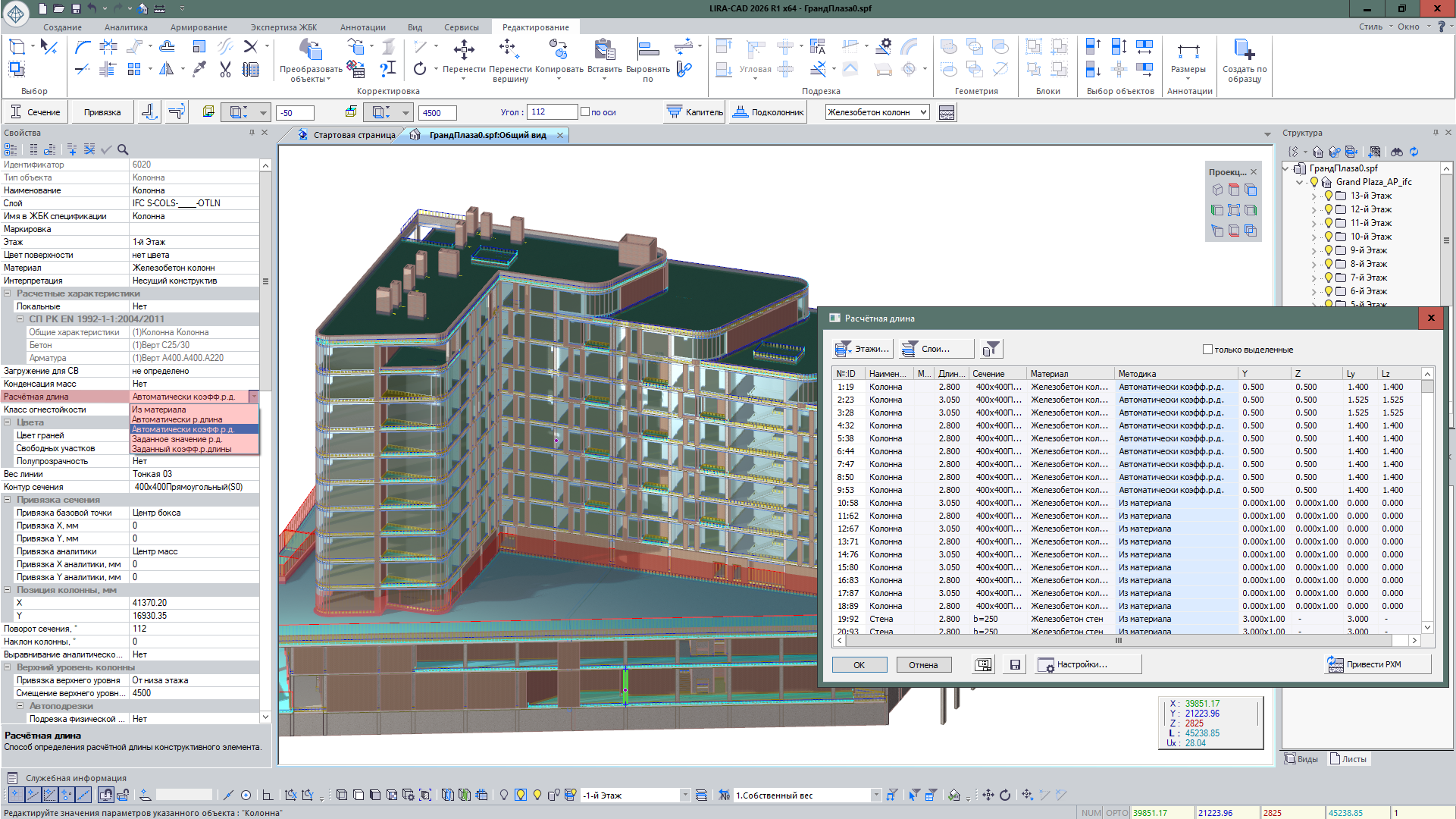

• Реализовано задание расчетных длин для железобетонных элементов. Ранее значения расчетных длин определялись на основе расчетных характеристик материалов. В текущей версии добавлены дополнительные способы задания: вручную, а также автоматическое определение длины или коэффициента расчетной длины.

  Для удобства работы реализована сводная таблица расчетных длин. Она позволяет централизованно просматривать, контролировать и редактировать параметры по всем элементам модели.

• Для режима Редактируемая аналитика добавлены инструменты корректировки аналитического представления модели без изменения физической геометрии. Реализована подрезка аналитических пластин стен и аналитических стержней балок, что упрощает подготовку расчетной схемы, повышает точность аналитической модели и ускоряет процесс ее редактирования.

• При создании расчетной модели расширены проверки корректности исходных данных. Добавлена проверка наличия связанной модели грунта: если в задаче указана привязка модели грунта к зданию, но сама модель не найдена, программа предупреждает пользователя о проблеме.

  При построении расчетной модели только по выбранным объектам проверка ошибок выполняется исключительно для этих элементов. Также актуализировано отображение данных в диалоге «Служебная информация к проекту»: ошибки и предупреждения показываются для активного проекта.

• Взаимная работа стены и колонны организуется автоматически как при подрезке края стены по телу колонны, так и при разрезке стены на части колонной, расположенной внутри стены. Аналитическая пластина стены подрезается по физическому габариту колонны, а совместная работа элементов формируется через АЖТ. Это позволяет корректно моделировать сопряжение стены и колонны в расчетной схеме.

  Для контроля таких связей добавлен инструмент Управление связями объекта, с помощью которого можно просматривать связанные элементы, подсвечивать их в модели и при необходимости удалять из связи.

• Улучшено формирование моделей, создаваемых инструментом Гиперболический параболоид. Для плоских вариантов таких объектов больше не создаются избыточные линии триангуляции, необходимые только для неплоских поверхностей.

  Параметр Разбивка на треугольники позволяет гибко управлять триангуляцией и формировать более качественную конечно-элементную сетку для данного типа объектов.

• Для стен, формирующих объект Стержневой аналог, реализован комплекс улучшений для более качественной подготовки аналитической и расчетной модели. В параметры СА добавлены новые настройки: Маркировка, Зона поиска крайних узлов и Пересекать.

  • Если к простенку со стержневым аналогом примыкает другая стена, а линия СА расположена близко к линии совместной работы стен, программа может сместить СА на линию сопряжения с учетом параметра Точность совпадения. Это позволяет формировать более корректную конечно-элементную сетку без вытянутых элементов неправильной формы.
  • Новые параметры дают возможность гибко управлять формированием СА и сетки КЭ в зоне стыковки стен. При значении параметра Пересекать = Нет стержневой аналог формируется без смещения, при этом сохраняется корректная форма конечных элементов.
  • При передаче СА в LIRA-FEM данные отображаются в диалоге Конструктивные блоки: передаются марка основного элемента, марка СА, комментарий с именем исходного элемента и приставкой Стержневой аналог, а также этажное расположение элемента.
• Добавлена поддержка передачи нестандартных сечений из LIRA-CAD в LIRA-FEM с интерпретацией их как эквивалентных поперечных сечений, что позволяет точнее учитывать специфические сечения несущих элементов каркаса в расчете.

• В LIRA-CAD добавлена возможность задания параметров для расчета динамического воздействия прямым динамическим методом с помощью системы Динамика во времени.

• Реализован алгоритм формирования исходных данных для инструмента Группы перераспределения масс, что упрощает подготовку модели к расчету с учетом перераспределения масс.
• Добавлена возможность автоматического сбора снеговой нагрузки на плиты, наклонные плиты, плиты переменной толщины и следующие типы кровли: односкатная, двускатная и сводчатая. Снеговая нагрузка собирается с учетом вариантов снеговых нагружений в соответствии с нормативными документами: ДБН В.1.2-2:2006, ДСТУ-Н Б EN 1991-1-3:2010, НП к СП РК EN 1991-1-3:2003/2017 и СНиП 2.01.07-85.

• Добавлена возможность задания снегового мешка на наклонные поверхности.

• В новой версии реализован альтернативный способ задания подвижной нагрузки, адаптированный к стандартной логике работы инструментов LIRA-CAD.

  Все подвижные нагрузки из библиотеки теперь доступны непосредственно в панели свойств команды Подвижная нагрузка. Пользователь выбирает команду, задаёт способ построения линии траектории, выбирает нужную нагрузку из выпадающего списка и формирует путь её движения в модели.

  Пользовательские подвижные нагрузки также можно создавать и сохранять в библиотеку — после этого они автоматически становятся доступными в панели свойств команды.

• Добавлена возможность приложения равномерно распределенной нагрузки на криволинейные поверхности. Приложение осуществляется через свойства объекта.

• В LIRA-CAD реализован алгоритм формирования исходных данных для Расчета нагрузок на фрагмент. Это позволяет автоматически создавать данные для сбора нагрузок на стены и колонны без необходимости доработки расчетной модели на стороне LIRA-FEM.

• Для монтажа усовершенствована логика определения нагрузок при формировании дополнительных монтажных и пост-стадийных загружений. Во все нагрузки и объекты, которые генерируют нагрузки, добавлен параметр Монтажное загружение.
• В диалоге Фильтр видимости объектов расширены возможности управления отображением нагрузок: добавлены отдельные параметры визуализации и скрытия для сосредоточенных сил, линейно распределенных нагрузок и нагрузок, распределенных по площади.
• Были упорядочены команды нагрузок на ленте. Теперь панель нагрузки структурирована по смыслу нагрузки, а не по способу построения, как было раньше.

• Реализована поддержка составной BIM-модели на основе нескольких связанных задач. Команда Загрузить здание позволяет подключать в мастер-проект отдельные здания из других проектов не как копию геометрии, а как динамически связанные объекты.

  При изменении исходного файла, подключенное здание можно актуализировать командой Обновить здание без повторного импорта. Вместе с геометрией передаются материалы, нагрузки, загружения и другие настроенные параметры здания.

  Расчет выполняется по единой составной модели, что позволяет рассматривать объект как общую пространственную систему с учетом взаимного влияния всех подключенных частей. Такой подход обеспечивает централизованное управление мастер-проектом, синхронизацию изменений и более удобную параллельную работу специалистов над крупными объектами.

• Реализована функция Сравнить здание, предназначенная для анализа версионности модели и выявления изменений между вариантами проекта.

  Диалог позволяет отображать:

  • добавленные объекты — зеленым цветом;
  • удаленные — красным;
  • измененные — синим.

  Режимы отображения можно включать одновременно или использовать в комбинированном сценарии анализа.

  Для удобной работы с результатами сравнения предусмотрены фильтрация по конструктивным объектам, а также группировка и сортировка изменений по типу изменения, этажам и типам объектов. Подтверждение изменений выполняется с помощью отметок напротив соответствующих позиций: пользователь может применить изменения ко всем объектам либо только к выбранным элементам.

• Добавлена функция создания нового здания на основе выделенных объектов проекта. Выбранные элементы переносятся из текущего здания во вновь сформированное, при этом автоматически воспроизводится структура этажей исходной модели. Инструмент особенно полезен при работе с крупными проектами и сложными BIM-моделями, импортированными из IFC, когда конструктивные элементы требуется разделить по зданиям, секциям, конструктивным блокам или монтажным группам.
• Улучшена работа со структурой проекта: в новой версии сохраняется состояние раскрытия дерева, заданное пользователем. Структура не сворачивается при импорте других зданий и при переходе между зданиями, что обеспечивает стабильное отображение этажей и объектов в соответствии с выбранным пользователем видом.
