История версий
LIRA-FEM
Проектирование железобетонных конструкций
- В параметрах расчета на продавливание добавлен учет угла поворота продавливающей колонны. Для материалов (бетона и поперечной арматуры) реализован учет коэффициентов условий работы по группам РСУ и РСН. Также реализована возможность опционального формирования отчета с выводом промежуточных вычислений.

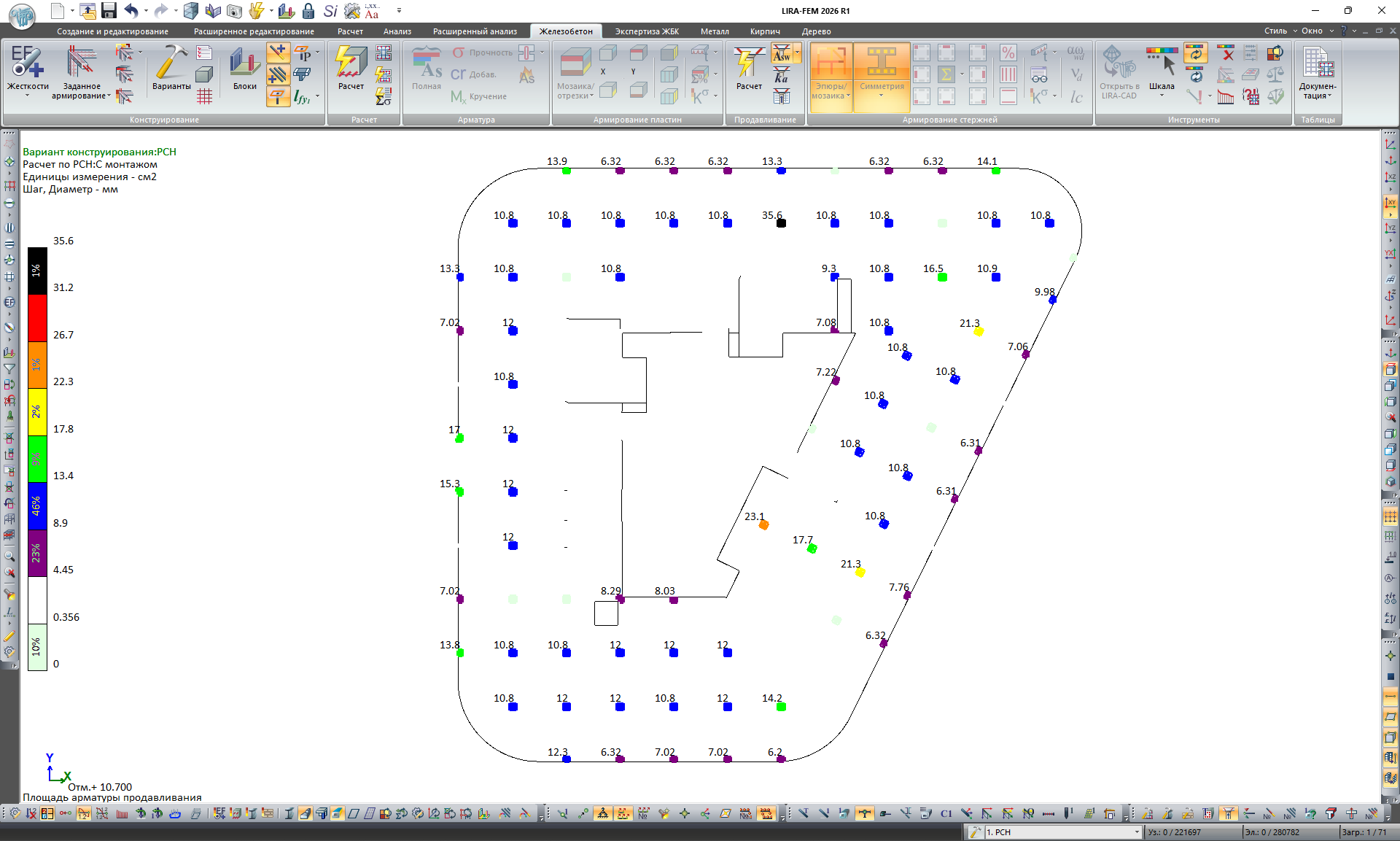

Мозаика площади подобранной арматуры продавливания
- Для всех реализованных норм добавлен расчет арматуры продавливания.
- В расчете на продавливание добавлена реакция на группу усилий Е1 для задач проверки на прогрессирующее обрушение, с выбором всех необходимых коэффициентов условий работы.
- В расчете сталежелезобетонных сечений для трубобетона с круглой трубой реализована опция Учитывать многоосный НДС в трубобетоне - для корректировки диаграмм работы бетонного ядра и трубы при сжатии (актуально для сжатых сечений, а для изгибаемых и внецентренно сжатых с большим эксцентриситетом по условиям в формулах остается без изменения). При этом работа трубы на растяжение соответствует исходной диаграмме.
- В диалогах, связанных с армированием, местная система координат стержней синхронизирована с другими подсистемами - теперь сечение стержня рассматривается с конца оси X1, поэтому местная ось Y1 повернута направо, как и во всех частях комплекса.
- Реализовано использование фактических заданных привязок для слоев армирования в ТЗА для пластин при расчете по методу Вуда (а не приведенных).
- Реализованы расчеты по нормам ДСТУ-Н Б EN 1992-1-1:2010 "Еврокод 2. Проектирование железобетонных конструкций. Часть 1-1. Общие правила и правила для зданий" и AzDTN 2.16-1 "Бетонные и железобетонные конструкции". Выбор этих норм производится в диалоге Варианты конструирования.

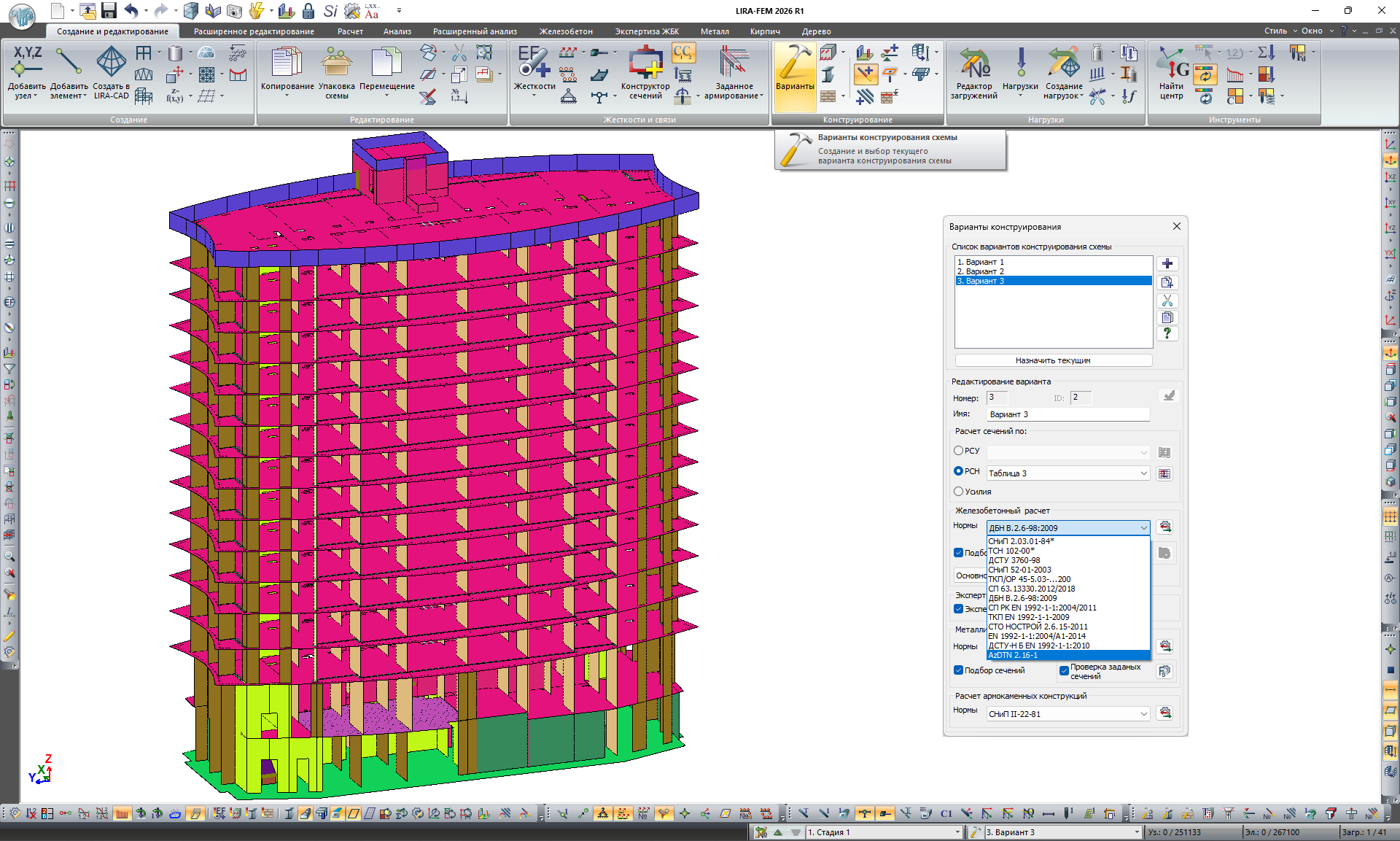

Настройка норм для расчета железобетонных конструкций
- Добавлен режим просмотра результатов подбора армирования всех типов армирования стержней одновременно (симметричное, несимметричное, кольцо).

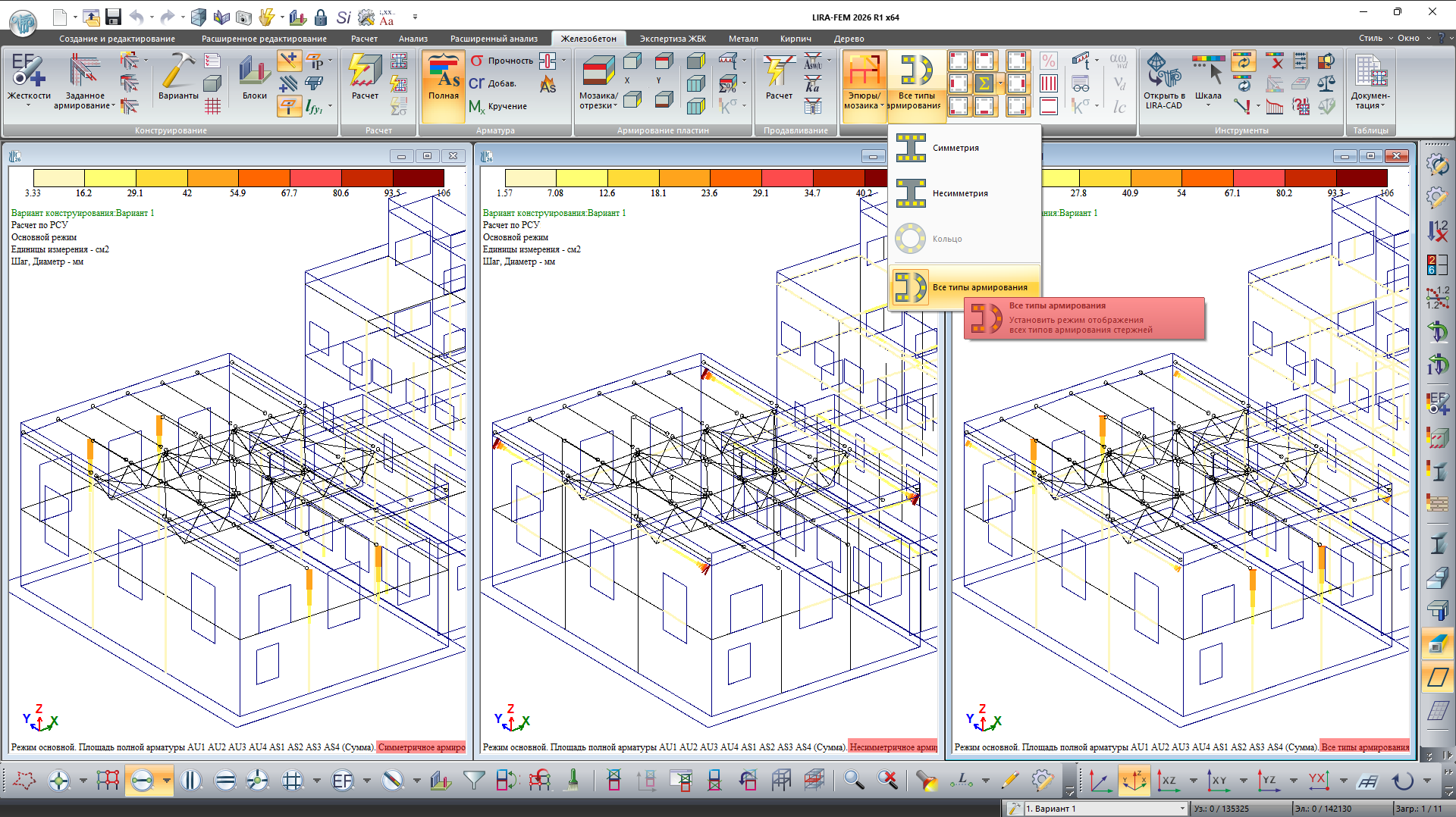

Просмотр результатов подбора армирования всех типов армирования стержней
- Обновлен алгоритм подбора армирования для супер-элементных задач.
- Реализован расчет расхода бетона и арматуры с учетом настроенных мозаик армирования. Это позволяет наглядно оценивать распределение материалов по расчетной модели и быстрее готовить данные для ведомостей объемов работ.
- Для проверки и подбора необходимого армирования реализованы дополнительные настройки характеристик материалов — бетона и арматуры (жесткая арматура). В частности, добавлена возможность учета коэффициентов условий работы в соответствии с положениями стандарта ДСТУ 9294:2024 Расчет зданий на устойчивость к прогрессирующему (непропорциональному) обрушению.
- Для проверки несущей способности стержневых аналогов Стена (Стержень) реализовано раздельное задание ТЗА в трех зонах: левый/нижний край сечения, центральная часть сечения и правый/верхний край сечения. При определении коэффициента запаса учитывается точное положение арматурных стержней. В каждой зоне допускается задавать несколько ТЗА.
- Добавлена возможность сохранения вариантов настроенных шкал армирования, что позволяет сохранять и переключать полные наборы настроенных шкал для всех типов армирования: продольного и поперечного армирования пластин, поперечного армирования пластин на продавливание, продольного и поперечного армирования стержней в углах и вдоль граней сечения, а также продольного армирования стержней кольцевого сечения.

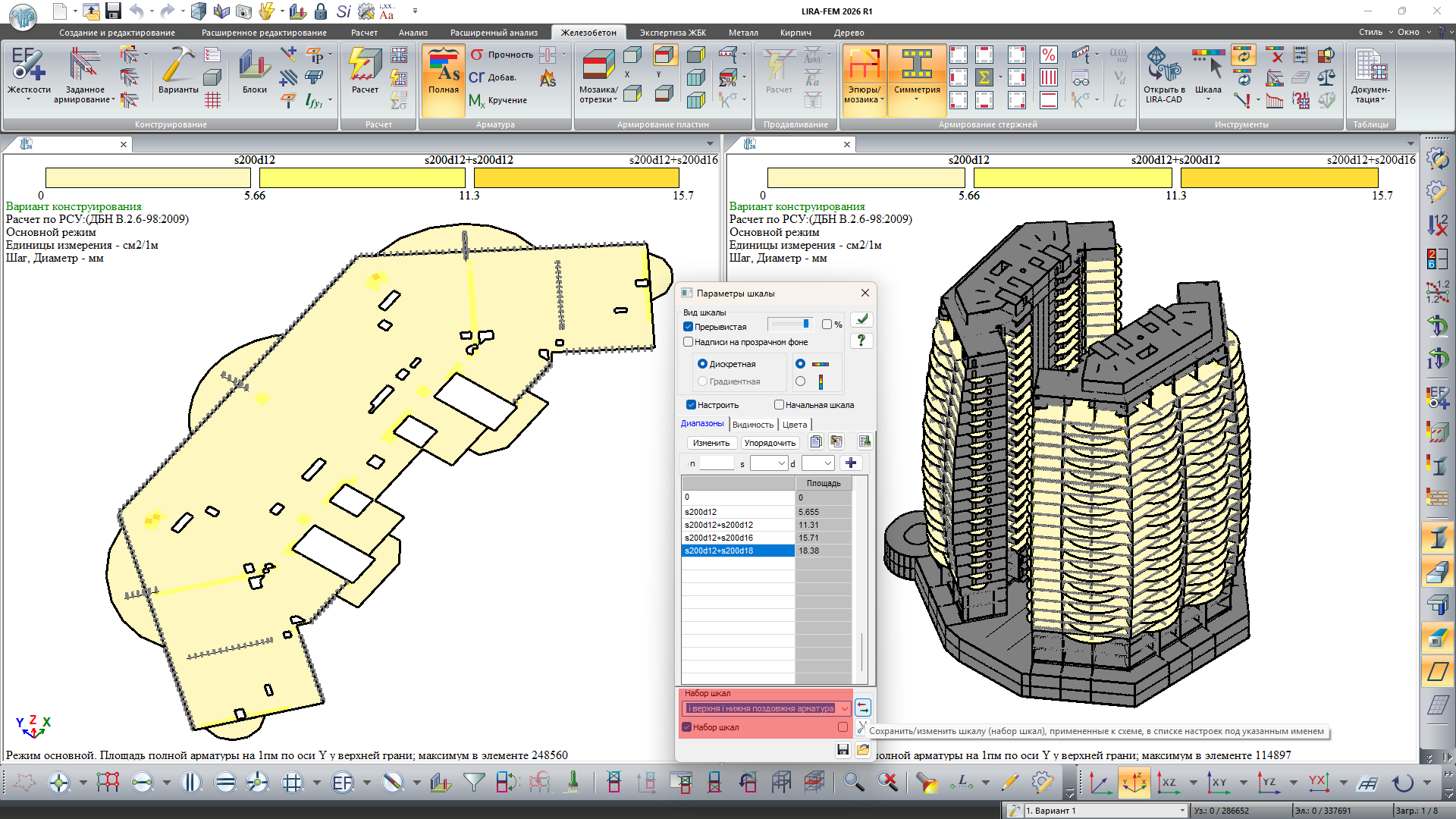

Cохранение вариантов настроенных шкал армирования
- Для документирования в таблицу Арматура для контуров продавливания добавлен столбец Площадь арматуры продавливания на 1 погонный метр периметра (Asw / U).
- Добавлена возможность одновременного копирования и удаления нескольких параметров, выбранных в списке, для железобетонных конструкций (тип / бетон / арматура).
- В настройках вариантов конструирования реализовано более гибкое управление расчетом на продавливание. Теперь для каждого варианта конструирования доступен отдельный переключатель включения/отключения расчета продавливания.
- В диалогах визуализации подобранной арматуры для сталежелезобетонных сечений добавлено отображение стальных включений.
- Улучшена синхронизация и контроль данных материалов ж/б при смене норм проектирования.
