Проектирование стальных конструкций

LIRA-FEM 2026 R1 Изменено: 25.05.2026 15:36:35

Расширена нормативная база проверки и подбора стержня переменного сечения.

В режиме конструирования программы LIRA-FEM добавлен расчёт переменного сечения: как балки, колонны, ферменного элемента или универсального стержня, – согласно нормам ДБН В.2.6-198:2014, а также EN 1993-1-1:2005/AC:2009. Само сечение может быть симметричным или несимметричным, путём варьирования геометрических характеристик полок или стенки по линейному закону.

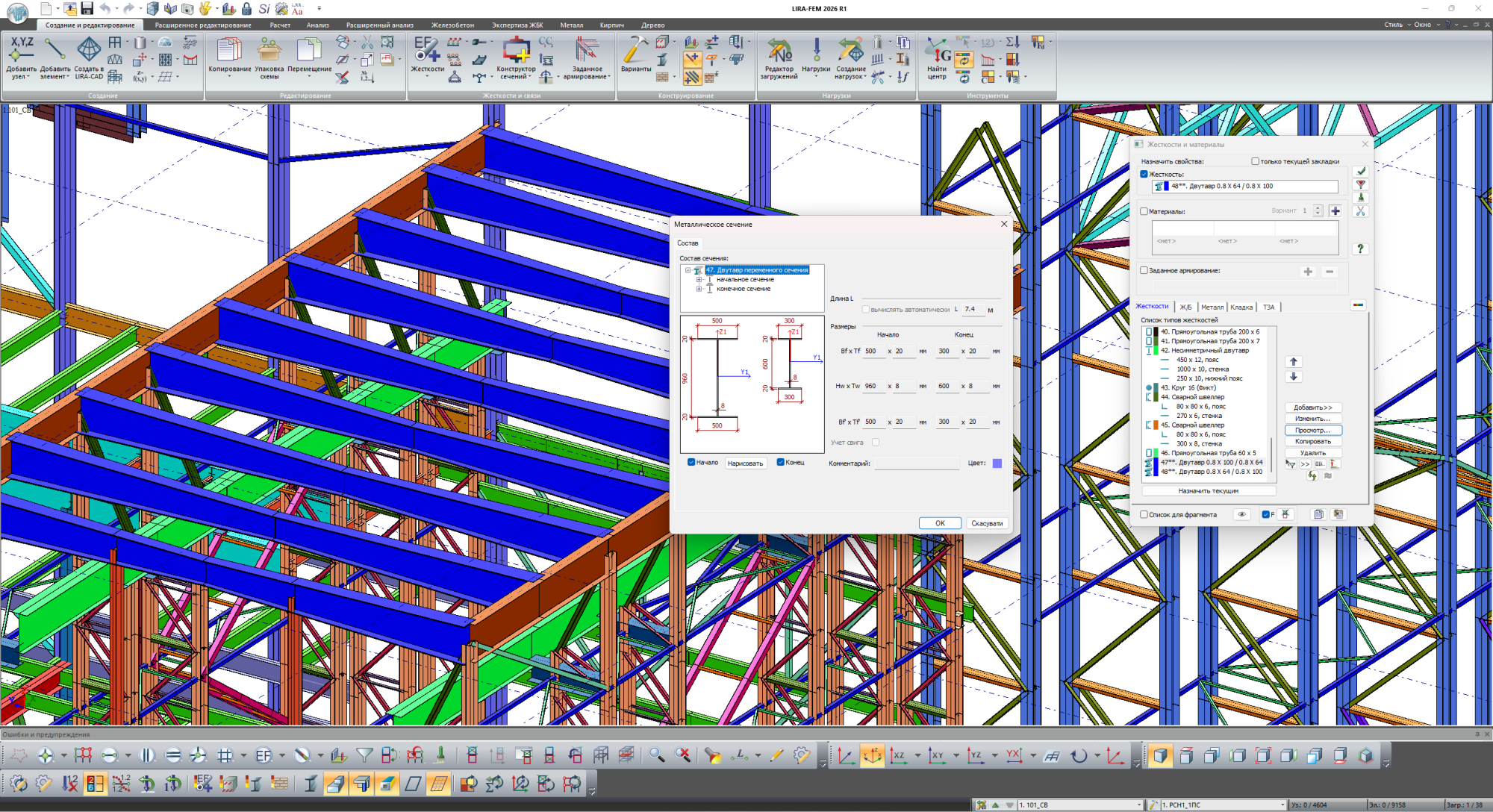

Двутавр переменного сечения

Реализован расчёт L уголка в параллельных полкам осях или относительно главных осей, в том числе добавлен расчёт крестовых сечений, состоящих из симметричных или несимметричных уголков в главных осях или осях параллельных полкам, как балки, колонны или универсального стержня.

Проверка и подбор уголковых сечений выполняются с учетом особенностей их работы при разных силовых характеристиках согласно нормативным документам ДБН В.2.6-198:2014 и "Пособия по проектированию стальных конструкций (к СНиП II-23-81*)".

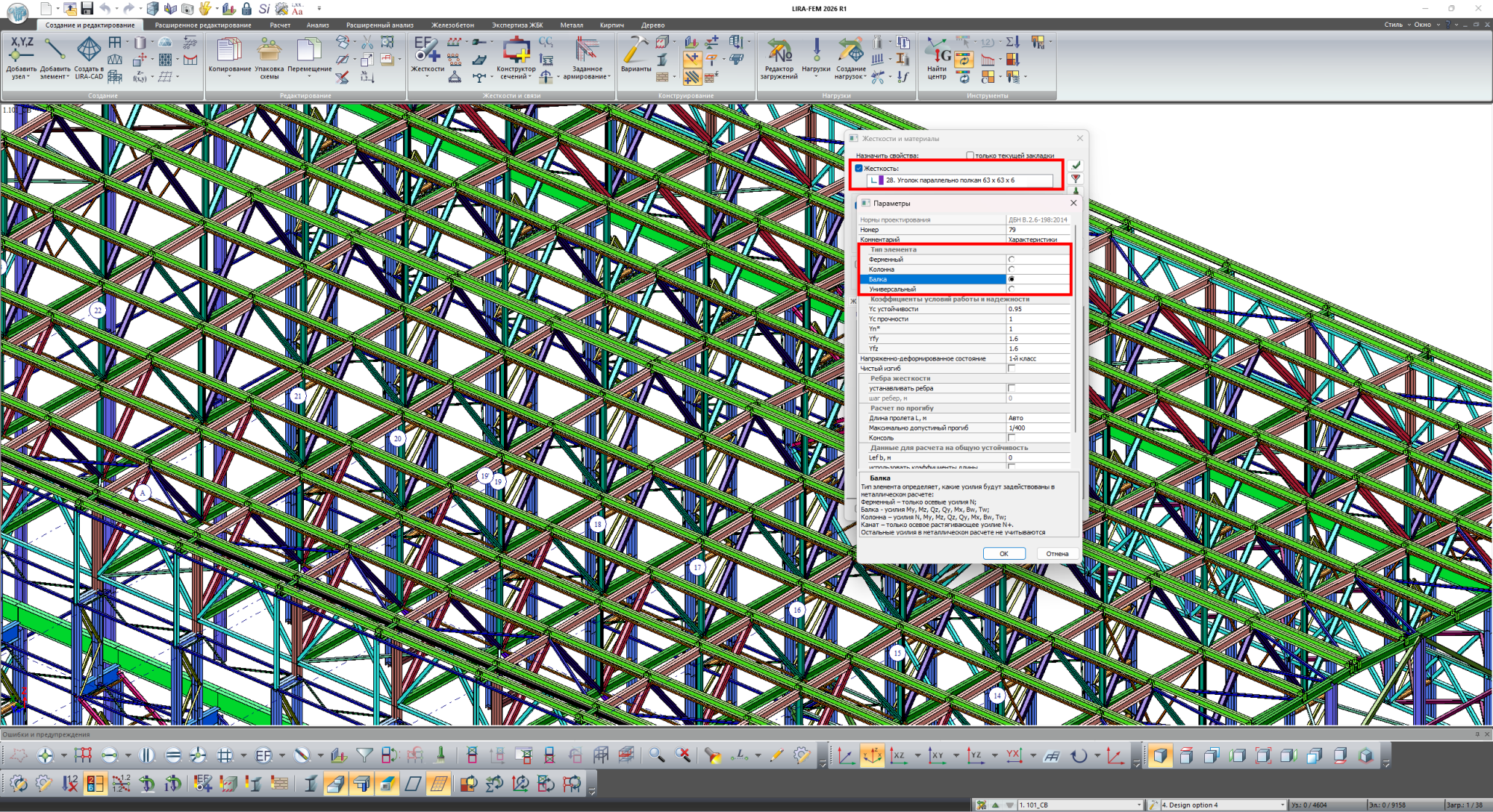

Расчет уголка как балки/колонны

Для стержневых конечных элементов с поперечными сечениями типа одиночный уголок L и крестовые уголки ┐└, полки которых располагаются в расчетной схеме параллельно глобальным осям, добавлена возможность расчета в главных осях. Такая возможность реализована как дополнительный флажок при выборе типа сечения Уголок параллельно полкам.

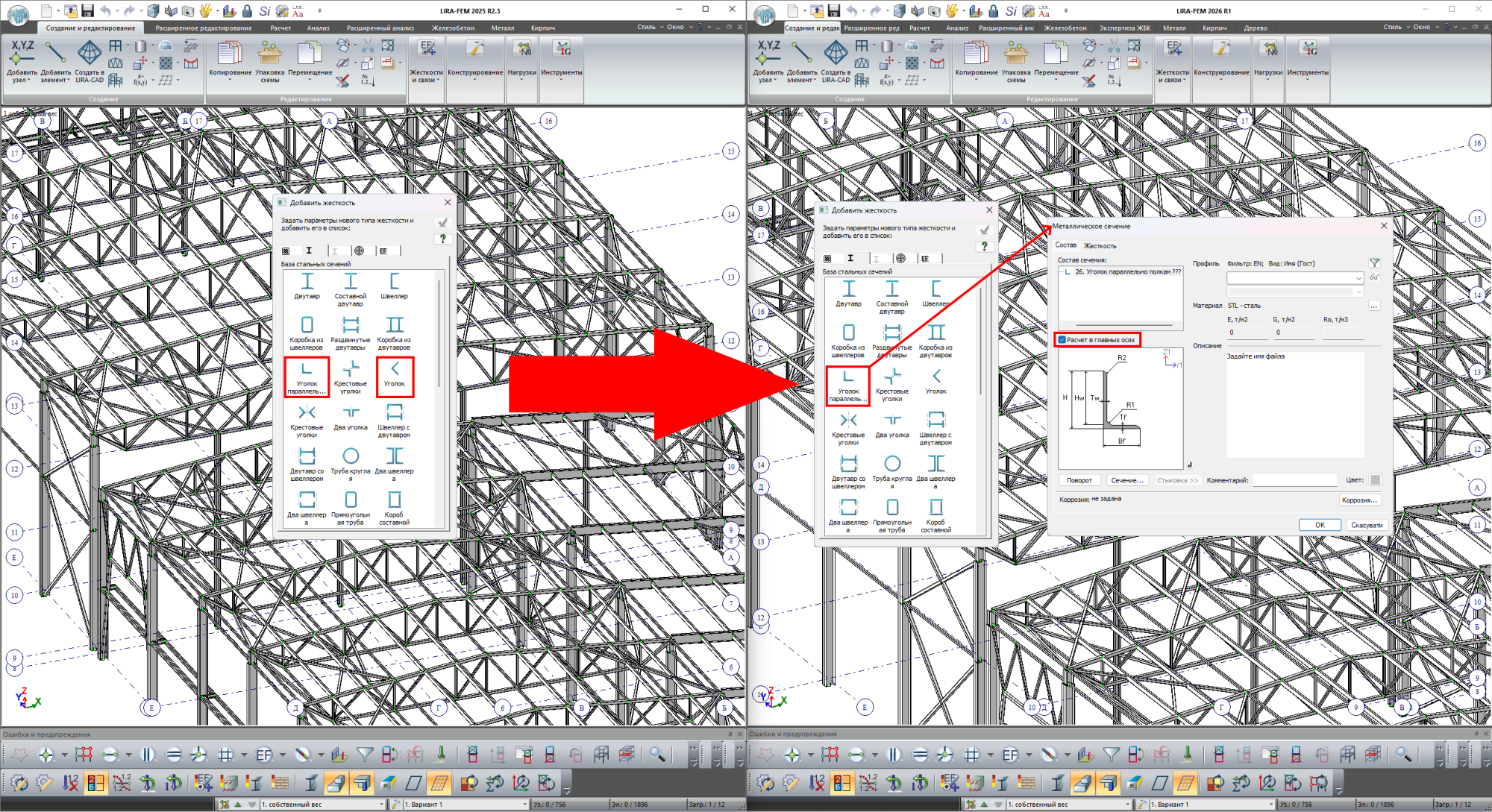

Учет главных осей уголка

Для оперативной оценки назначаемого металлического сечения расширена информация с указанием веса погонного метра проверяемого и подобранного профиля.

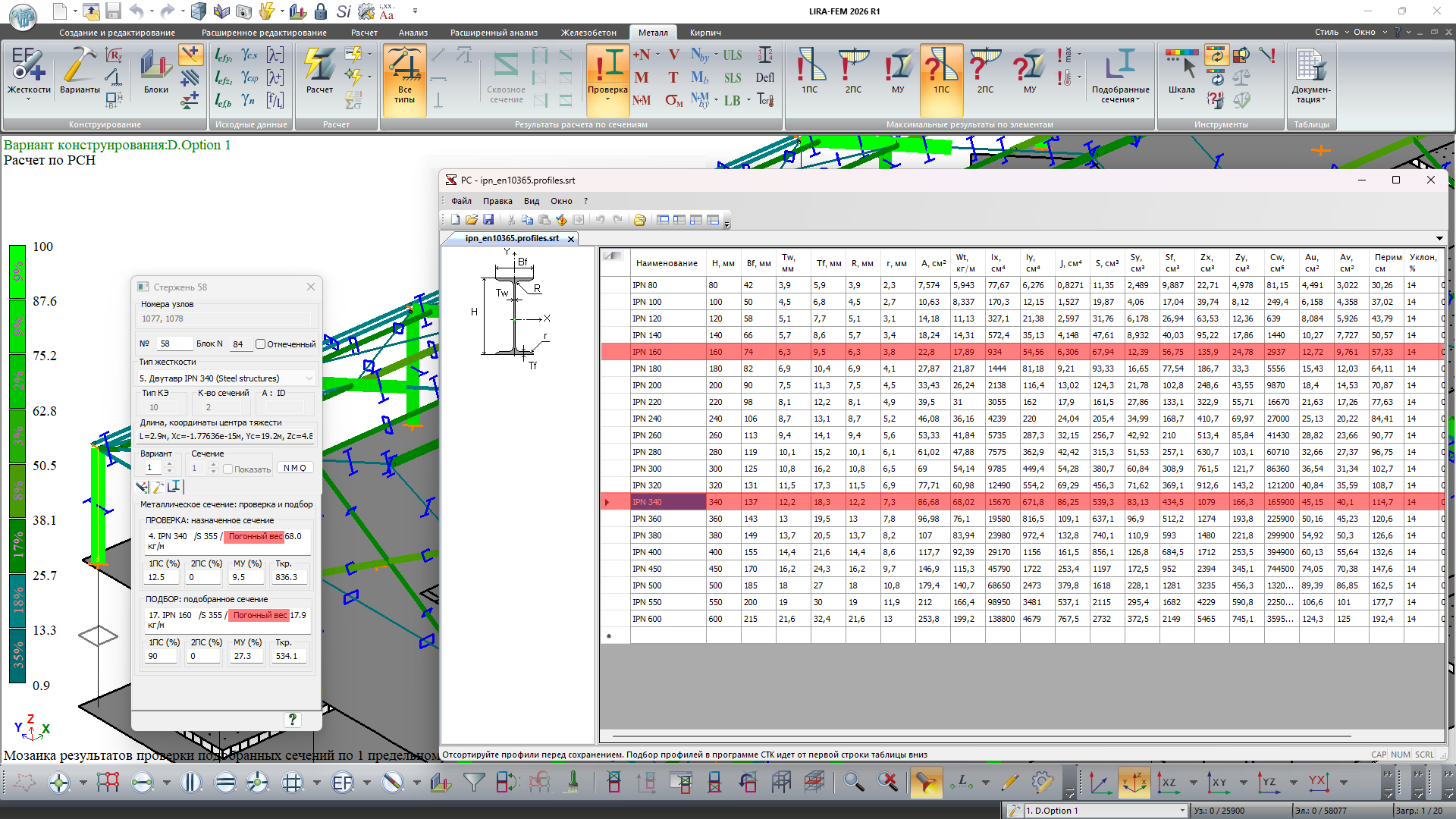

Информация о погонном весе проверяемого и подобранного металлического сечения

Добавлены новые сортаменты:
- Украина: уголки (ДСТУ EN 10056-1:2006), профильные и круглые трубы (ДСТУ EN 10219-2:2009), расширен сортамент для швеллеров и двутавров (EN 10365:2022).
- Индия: профильные трубы (IS 4923-1997), круглые трубы (IS 3601-2006), двутавры (IS 808:1989, IS 12778:2004), швеллеры, тавры и уголки (IS 808:1989).
- Китай: двутавры (GB/T 11263-2017), швеллеры (GB/T 706-2016), С-профили (JG/T 380-2012), уголки (GB/T 706-2016, JG/T 380-2012), круглые трубы, тавры (GB/T 11263-2010), профильные трубы (GB/T 6728-2017), Z-профили (GB 50018-2002).

В редакторе сортаментов реализованы удобные фильтры с группировкой по стандартам EN, ДСТУ, ISO, ГОСТ и другим. Это помогает быстрее ориентироваться в библиотеках профилей/сталей и подбирать нужные сортаменты с учетом региона проектирования.

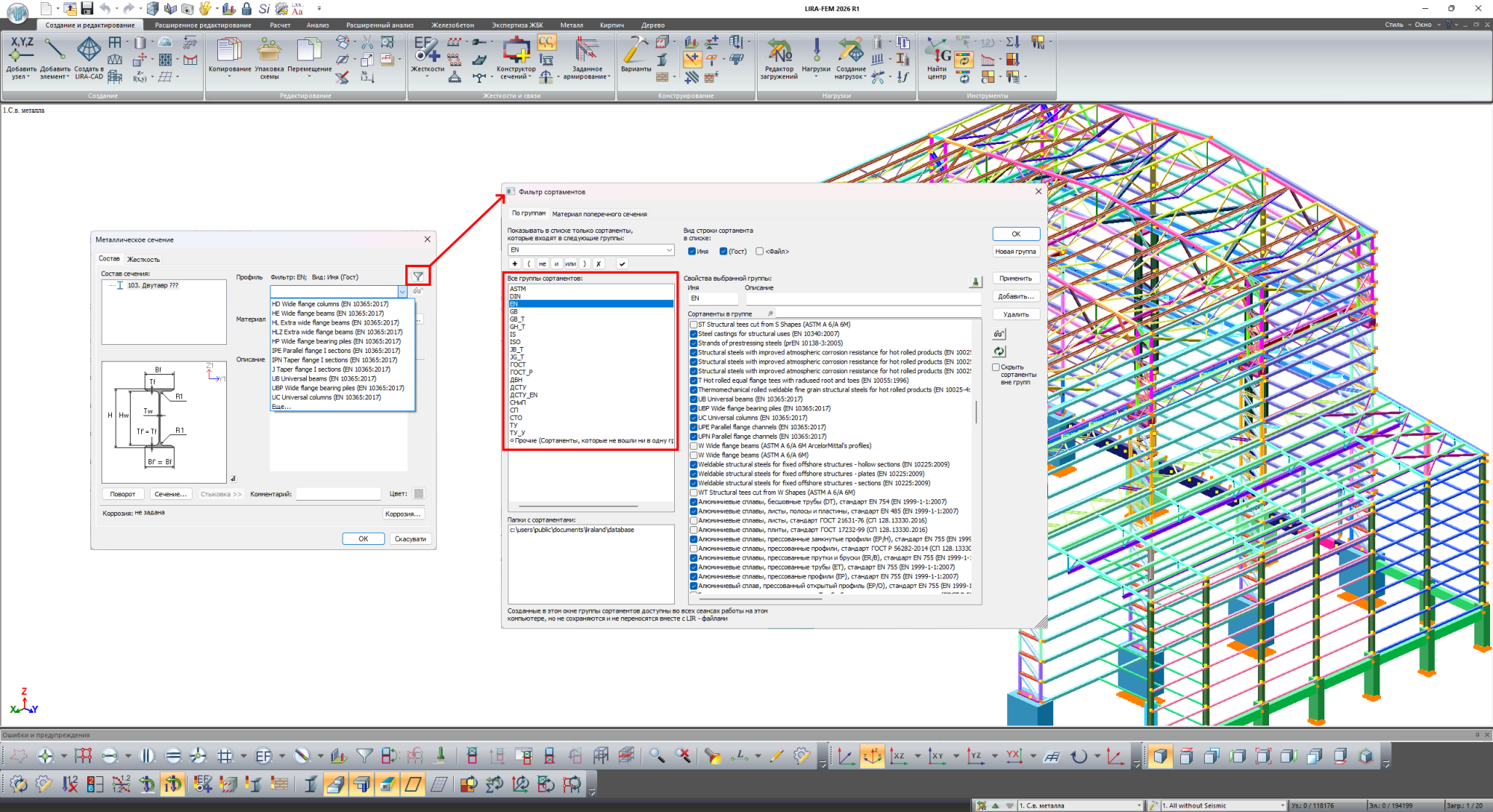

Новые фильтры сортаментов

В локальном расчете СТК добавлена возможность сортировки по столбцам в таблицах Расчетные усилия и Прогибы элемента.
