История версий
LIRA-FEM
Конструктор сечений универсальный
- В расчет и вывод результатов добавлены следующие крутильные характеристики поперечного сечения: секториальный момент сопротивления Ww, см4; полярный момент инерции Ip, см4; полярный момент сопротивления Wp, см3; полярный радиус инерции Rp, мм.
- Теперь в рамках расчета сечения можно использовать разные диаграммы работы материалов в зависимости от расчетной ситуации усилий.

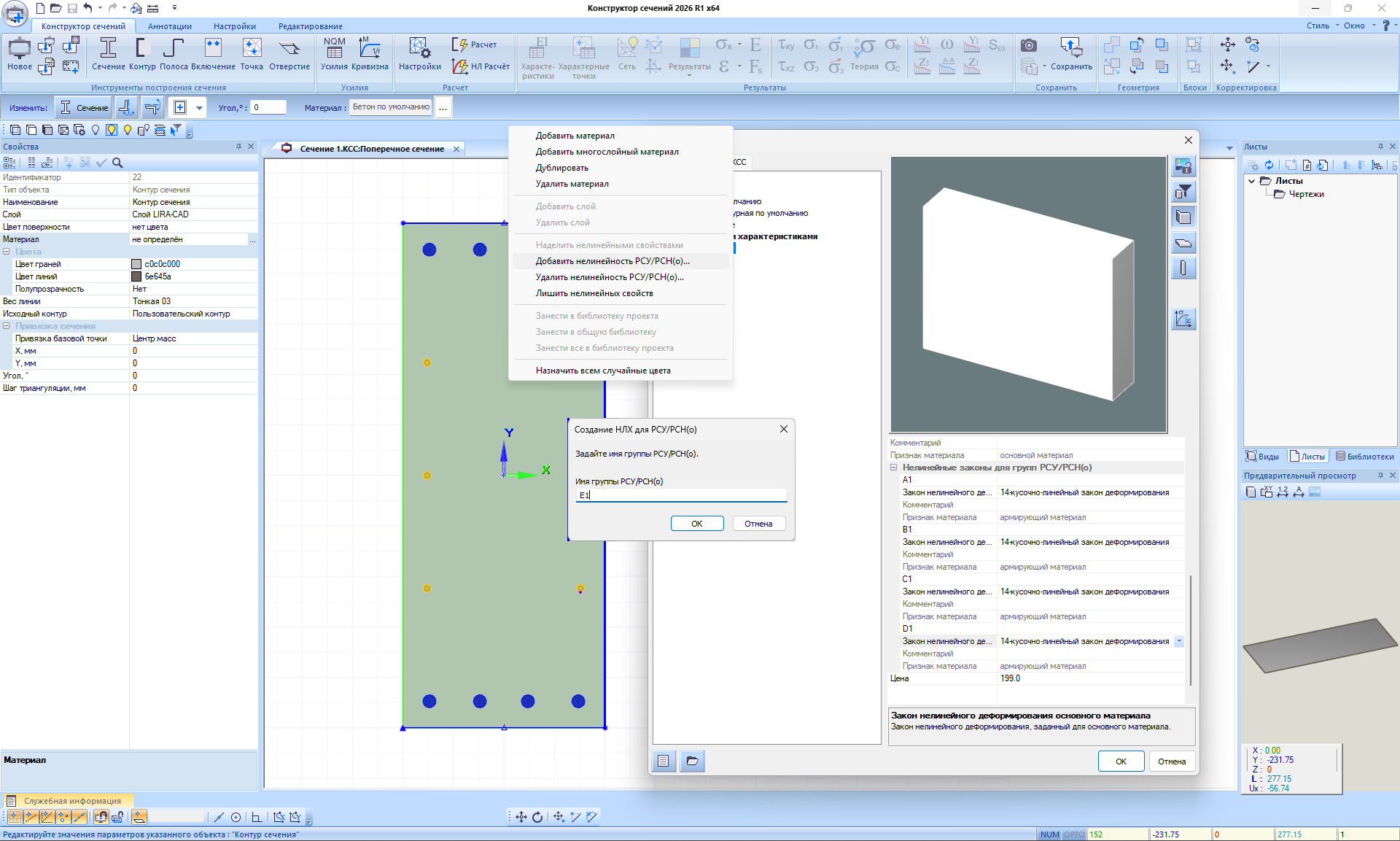

Создание нелинейных характеристик материала для групп РСУ
-
Реализована возможность определения графика «момент–кривизна» для поперечных сечений с учётом физической нелинейности материалов (диаграммы «напряжение–деформация»). При соответствии полученной зависимости требованиям 34-го кусочно-линейного закона деформирования кривая может быть экспортирована в файл формата
*.nll. Экспортированные данные используются для задания диаграммы «момент–угол поворота» Mi–φi для одно- и двухузловых конечных элементов 295 и 296, моделирующих нелинейные шарниры.

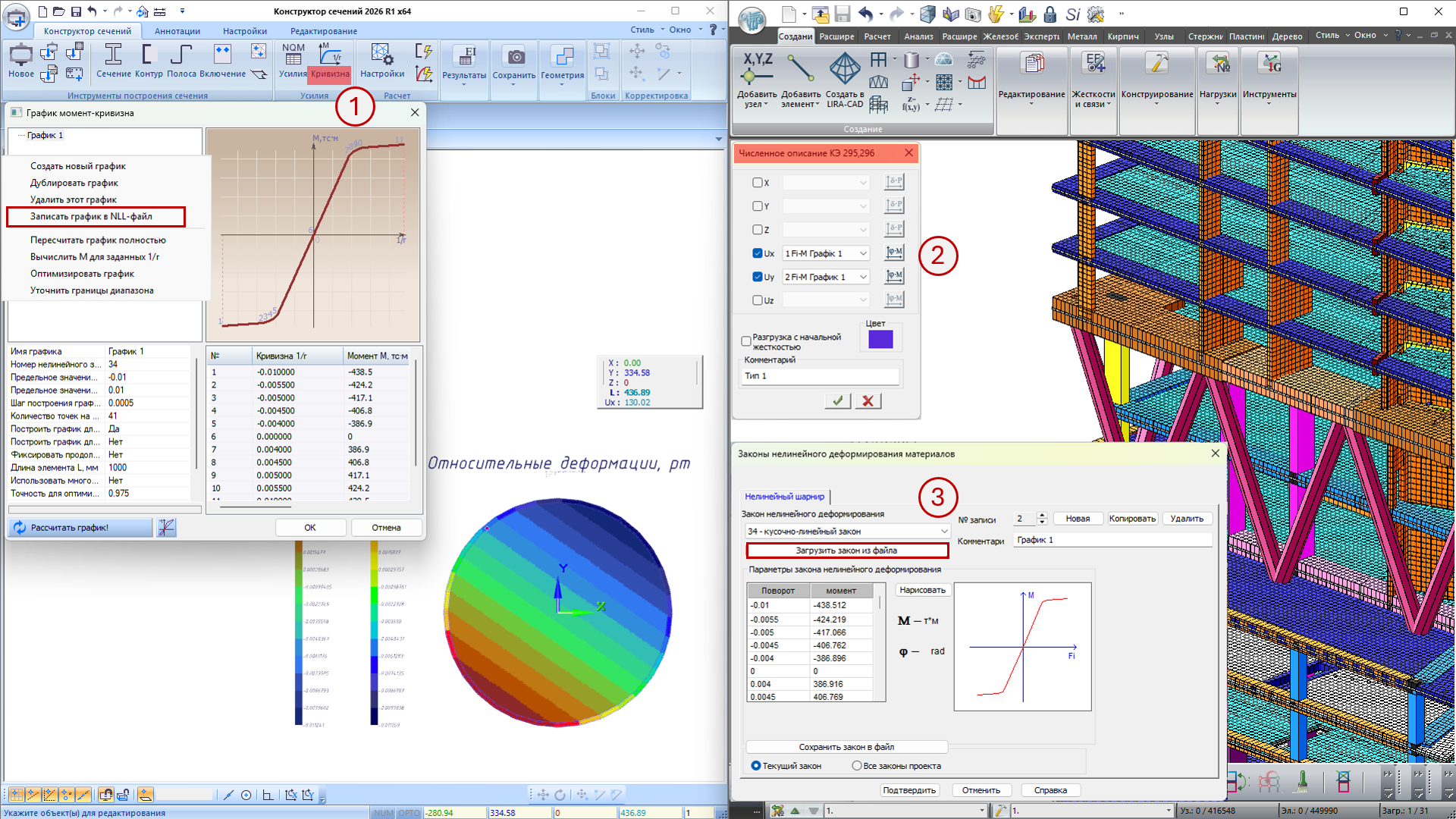

График «момент–кривизна»
- Реализовано создание новых сечений с помощью инструмента параметрического управления типом армирования (ТА). Также доступно создание на основе ранее сформированных моделей армирования, которые были добавлены в проекте.

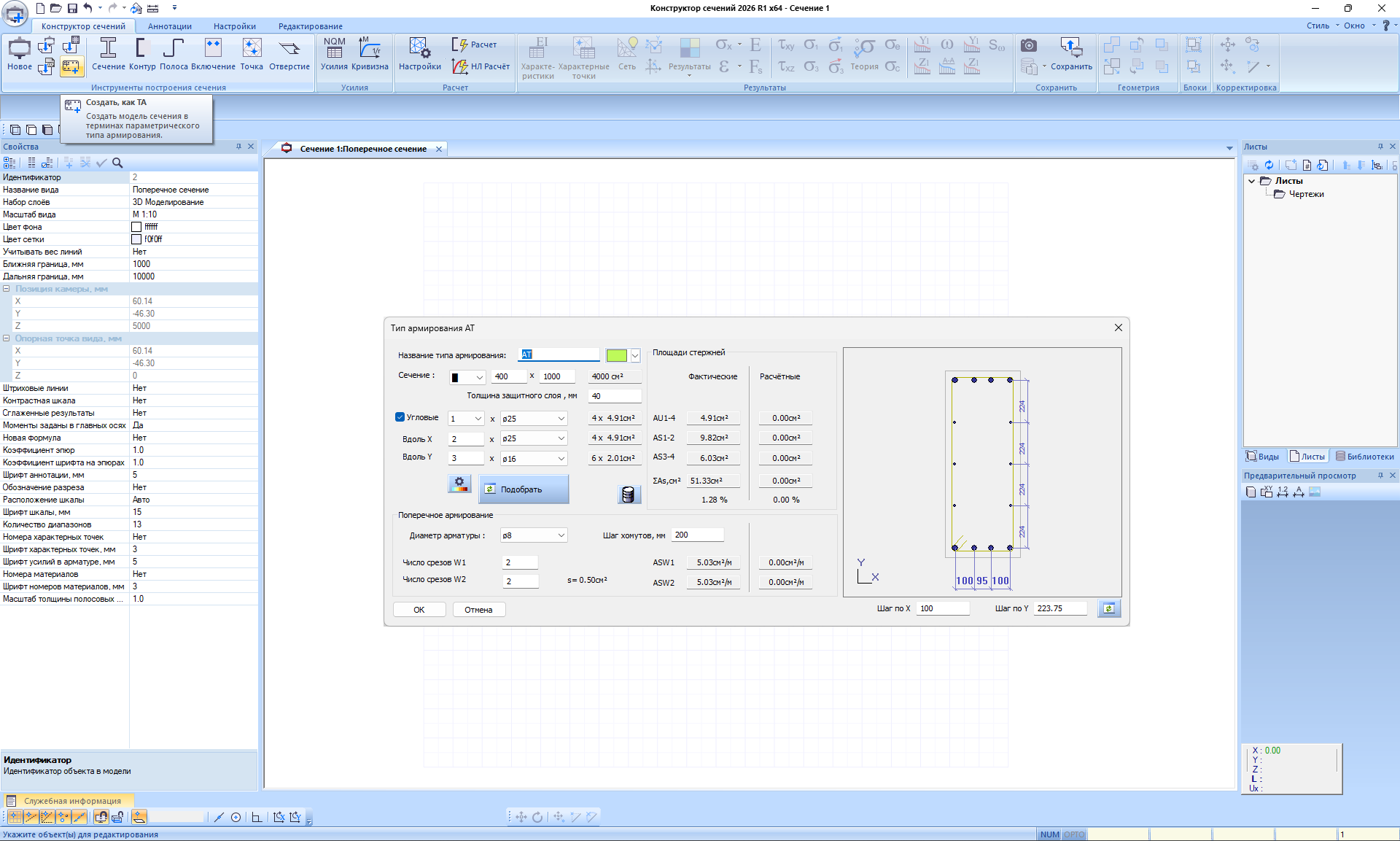

Создание сечения с помощью инструмента параметрического управления типом армирования
- Инструмент Полоса, который можно использовать для моделирования армирующих элементов в сечении (профилей, обойм), теперь отображается с учетом заданной толщины.
-
Добавлены новые мозаики для вывода нелинейных расчетов:
- относительные деформации стержней (точечных арматурных включений);
- напряжения в точечных арматурных включениях.
- Ускорено построение изополей результатов расчёта и отображение сети триангуляции поперечного сечения.
